气液固三相连续光催化反应方法和系统与流程
本发明涉及光化学技术及化工设备领域，具体涉及一种气液固三相连续光催化反应方法和系统。
背景技术：
1、多相光催化技术在能源转化、环境治理及精细化学品合成等领域应用广泛。为获得高反应效率，普遍采用悬浮浆态床反应器，以利用微纳米级催化剂的高比表面积和优良的传质性能。然而，将此类体系从实验室间歇操作放大至工业连续生产时，面临核心挑战：如何在动态流场中有效截留并循环利用昂贵的微纳米催化剂，同时维持系统长期、高通量的稳定运行。
2、现有技术为解决催化剂流失问题，引入膜组件进行液固分离。但在传统死端过滤模式下，催化剂颗粒迅速在膜表面形成致密滤饼层，导致跨膜压差飙升、通量骤降，必须频繁停机清洗，无法满足连续生产需求。
技术实现思路
1、有鉴于此，本技术的实施例致力于提供一种气液固三相连续光催化反应方法和系统。

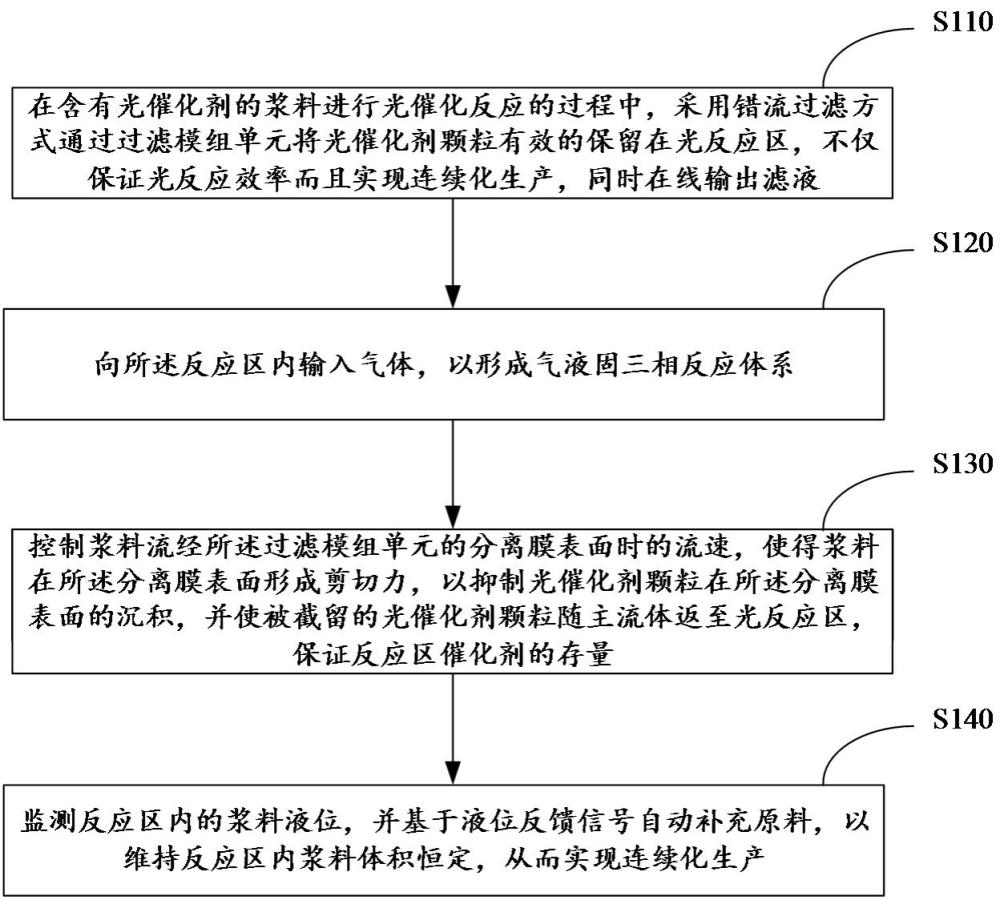

2、本技术提供了一种气液固三相连续光催化反应方法，包括：
3、在含有光催化剂的浆料进行光催化反应的过程中，采用错流过滤方式，通过过滤模组单元将光催化剂颗粒有效地保留在光反应区，既保证光反应效率，又实现连续化生产，同时在线输出滤液；
4、向所述光反应区内输入气体，以形成气液固三相反应体系；
5、控制浆料流经所述过滤模组单元的分离膜表面时的流速，使得浆料在所述分离膜表面形成剪切力，以抑制光催化剂颗粒在所述分离膜表面的沉积，并使被截留的光催化剂颗粒随主流体返至光反应区，保证光反应区催化剂的存量；
6、监测光反应区内的浆料液位，并基于液位反馈信号自动补充原料，以维持光反应区内浆料体积恒定，从而实现连续化生产；
7、所述控制浆料流经所述过滤模组单元的分离膜表面时的流速，使得浆料在所述分离膜表面形成剪切力，包括以下至少一种：
8、控制浆料流经分离膜表面时的流速，使雷诺数大于3000，以使所述浆料在所述分离膜表面处于湍流状态，从而在膜表面形成剪切力，抑制膜表面催化剂的沉积；
9、控制浆料流经分离膜表面时的流速，使膜组件的跨膜压差稳定在预设范围内，以使催化剂滤饼层厚度达到动态平衡而不再持续增厚。
10、可选地，所述气体以微细气泡形态输入，所述微细气泡用于参与光催化反应和/或对所述分离膜表面提供辅助扰动。
11、可选地，根据所述浆料的动力粘度或催化剂颗粒粒径，调节所述浆料流经分离膜表面时的流速。
12、可选地，还包括膜污染监测与处置步骤：
13、实时监测所述过滤模组单元的过滤通量或跨膜压差；
14、当过滤通量下降至初始通量的预设比例阈值以下，或跨膜压差上升至预设压力阈值以上时，自动执行反冲洗程序。
15、可选地，所述预设比例阈值为初始通量的70%-80%；所述预设压力阈值为安全限值的80%-90%。
16、可选地，还包括：基于所述过滤模组单元的跨膜压差或滤饼层厚度，计算理论反冲洗周期，并按照所述理论反冲洗周期定期触发反冲洗程序。
17、可选地，所述错流过滤方式中，所述过滤模组单元的膜孔径与所述光催化剂颗粒的粒径相匹配：
18、对于粘度低于第一阈值的体系，选取膜孔径小于或等于所述光催化剂颗粒粒径；
19、对于粘度高于第二阈值的体系，选取膜孔径为所述光催化剂颗粒粒径的1.2至1.5倍。
20、本技术还提供一种气液固三相连续光催化反应系统，包括：光反应器、错流过滤膜组件、循环管路、循环泵、气体分布单元、物料平衡单元和控制单元；
21、所述光反应器设置有用于容纳气液固三相反应浆料的腔体、用于提供光催化反应所需光照的光源以及用于调控反应温度的热交换部件；
22、所述错流过滤膜组件用于对来自所述光反应器的反应浆料进行液固分离；
23、所述循环管路依次连通所述光反应器、所述循环泵和所述错流过滤膜组件，以构成闭合的浆料循环回路；
24、所述气体分布单元用于向所述光反应器的腔体内通入气体并对所述气体进行分布；
25、所述物料平衡单元包括原料储瓶、与所述错流过滤膜组件的滤液出口连通的滤液储瓶、用于将原料从所述原料储瓶泵入所述浆料循环回路的进料泵以及用于监测所述光反应器内液位的液位传感器；
26、所述控制单元分别与所述循环泵、所述气体分布单元、所述进料泵、所述液位传感器、设置于系统内的至少一个压力传感器以及至少一个温度传感器通信连接；
27、所述控制单元被配置为基于所述液位传感器的反馈信号控制所述进料泵的启停或转速，以维持所述光反应器内反应浆料的液位稳定并使反应浆料处于光照区域；
28、所述控制单元还被配置为基于预先构建的物料特性与膜表面沉积状态之间的流体动力学平衡控制模型，确定并调节所述循环泵的转速，以使所述错流过滤膜组件的膜表面的固体颗粒沉积速率与脱离速率保持平衡。
29、可选地，流体动力学平衡控制模型的构建方法包括：
30、依据反应体系的粘度特性与颗粒尺寸，设定膜孔径的理论边界条件：
31、对于低粘度体系：选用孔径小于或等于催化剂粒径的滤膜，即：
32、；
33、为膜孔径；为催化剂粒径；
34、对于高粘度/大颗粒体系：为防止孔隙内部堵塞，设定孔径为体系内催化剂粒径的1.2至1.5倍，即：
35、
36、进行渗透阻力基准标定与动态滤饼层反算：
37、在错流过滤模组单元中，渗透阻力监测模型遵循darcy定律：
38、
39、
40、
41、其中，为有效阻力层厚度；为清洁膜本体固有厚度；为催化剂滤饼层厚度；为膜渗透性常数；为实时体积通量；为跨膜压差；为动力粘度；
42、进行双重再生闭环控制的阈值计算：
43、设定实时通量与清洁初始通量的比值临界点。当满足下式时系统执行剥离程序：
44、
45、式中：为通量衰减临界比例，取值范围可根据实验条件进行取值，取值范围：0.7~0.8；
46、基于系统内催化剂的累积速率（即：催化剂在膜表面的累积速率或催化剂积累速率）；与单批次处理体积，计算理论反冲洗周期：
47、
48、将作为时间维度的强制重置基准；达到上述任一计算阈值，系统即刻进行反冲，使归零，确保组件始终运行于线性高效区；
49、浆料处理量与膜有效面积()的匹配计算：
50、
51、
52、其中，为膜有效面积：为系统允许的通量衰减临界比例；为目标连续出料体积流量；为系统设定的单周期浆料总处理量；为目标处理时间；
53、流体运动参数的计算基于以下雷诺数公式。
54、管式错流循环流速的计算如下：
55、
56、
57、式中：为流体密度；为循环流速；为管路水力直径；为流体动力粘度。
58、可选地，所述物料特性与膜表面沉积状态之间的流体动力学平衡控制模型包括：
59、输入模块，用于获取或计算当前反应浆料的物料特性参数，所述参数包括流体密度、动力粘度、催化剂颗粒的粒径与浓度；
60、平衡计算模块：基于所述物料特性参数及系统结构参数，计算为抵消颗粒沉积趋势所需的膜表面最小剪切应力，并进一步转化为维持该剪切应力所需的浆料循环流速或循环泵转速设定值；
61、依据所述设定值调节所述循环泵的功率或转速，使系统运行在湍流区间，从而利用流体切向力主动抑制固体颗粒在所述错流过滤膜组件表面的过度沉积与滤饼层增厚。
62、可选地，所述控制单元被配置为实时监测过滤通量或跨膜压差，当监测到过滤通量下降至初始通量的预设比例阈值以下，或跨膜压差上升至预设压力阈值以上时，自动触发所述错流过滤膜组件的反冲洗程序。
63、可选地，所述错流过滤膜组件为外置式独立单元，通过所述循环管路与所述光反应器连接。
64、可选地，所述错流过滤膜组件为内置式模块，其被集成在所述光反应器的腔体内部或侧壁。
65、可选地，气体分布单元，包括气体质量流量控制器和设置在所述光反应器底部的气体分布器，用于向所述光反应器的腔体内通入气体并形成微细气泡。
66、可选地，所述过滤模组单元的膜孔径与所述光催化剂颗粒的粒径相匹配：
67、对于粘度低于第一阈值的体系，选取膜孔径小于或等于所述光催化剂颗粒粒径；
68、对于粘度高于第二阈值的体系，选取膜孔径为所述光催化剂颗粒粒径的1.2至1.5倍。
69、本技术提供一种气液固三相连续光催化反应系统的控制方法，用于控制上述气液固三相连续光催化反应系统，包括以下步骤：
70、建立反应浆料在所述光反应器与所述错流过滤膜组件之间的循环扰动流场；
71、向所述光反应器内通入气体以形成气液固三相反应环境；
72、通过调节扰动装置的功率/转速来控制流经所述错流过滤膜组件膜表面浆料的剪切力，以抑制催化剂颗粒在膜表面的过度沉积。
73、通过所述错流过滤膜组件对循环浆料进行连续错流过滤，有效保证反应体系用的催化剂含量并连续输出滤液；
74、可选地，还包括：
75、实时监测所述错流过滤膜组件的过滤通量或跨膜压差；
76、当所述过滤通量下降至初始通量的70%-80%，或所述跨膜压差上升至预设安全限值的80%-90%时，自动执行以下操作之一或组合：提高所述扰动装置的功率/转速以增大膜表面剪切力、触发所述错流过滤膜组件的脉冲反冲洗或发出维护警报。
77、本技术还提供一种连续光催化反应方法，使用如上述的气液固三相连续光催化反应系统，或采用如上述的控制方法，用于进行光催化反应。
78、与现有技术相比，本发明具有以下显著优点：
79、实现了催化剂的高效原位循环与近乎零流失：通过错流过滤与智能流场控制的结合，在保证高反应效率（使用微纳米催化剂）的同时，解决了其易流失的难题，极大降低了运行成本。
80、突破了“截留”与“通量”的矛盾：利用基于流体动力学模型的主动控制，在膜表面维持足够的剪切力，有效抑制滤饼层形成，实现了长期高通量的稳定运行，减少了停机清洗频率。
81、具备广泛的工艺适应性与可放大性：所述控制模型考虑了物料特性（粘度、密度、颗粒尺寸），使得系统能够通过调整泵速等参数，灵活适应从水相到高粘度有机相、从低浓度到高固含率的多种反应体系。其模块化设计原理一致，便于从实验室规模线性放大至工业规模。
82、智能化与自动化程度高：集成液位、压力、温度等多参数传感与反馈控制，实现了从进料、反应、分离到出料的全程自动化连续生产，提高了工艺的可靠性与重复性。
