一种细雾喷雾枪的制作方法
本申请涉及喷雾枪，具体涉及一种细雾喷雾枪。
背景技术：
1、液体压泵在日常生活中的应用非常广泛，如厨房用的油污清洁液、洗发水、化妆类用品香水、驱虫剂等瓶装液体用品，均会使用到液体压泵技术，液体压泵技术相较于传统的开瓶方式更加方便、高效，而且产量较大。而喷雾枪头是一种常见的液体压泵工具，需要搭配液体容器使用，一般具有扳机、腔体、活塞杆及喷头等结构。其工作原理是利用活塞内压，通过压缩空间使得液体容器的内压增大，从而实现从喷头喷射出液体。现有的喷雾枪扳机处需装配金属弹簧体进行复位，容易导致生锈影响使用，同时不利于废弃回收。
技术实现思路
1、（一）要解决的技术问题
2、本申请所要解决的问题是提供一种细雾喷雾枪，可以克服现有技术中的缺陷。
3、（二）技术方案
4、本说明书实施例提供以下技术方案：
5、本说明书实施例提供一种细雾喷雾枪，包括泵体、喷头以及扳机，所述喷头与所述泵体通过中空的活塞杆连接，所述扳机通过复位机构连接所述活塞杆，所述复位机构包括驱动件以及弹性件，所述弹性件的一端插装在所述驱动件上，另一端抵靠在所述泵体上，所述活塞杆位于所述驱动件下方，所述驱动件以及所述扳机分别铰接在所述泵体上，所述扳机位于所述驱动件的一侧；按压所述扳机可推动所述驱动件以及所述活塞杆运动进行出液，所述弹性件可带动所述驱动件以及所述扳机行复位。
6、在一些实施例中，所述驱动件上对称设有倾斜的第一驱动面，所述扳机上对称设有倾斜的第二驱动面，所述第二驱动面贴合所述第一驱动面。
7、在一些实施例中，所述弹性件为c型中空件，所述驱动件穿过所述弹性件，所述驱动件的一端对称设有卡钩，所述弹性件的上端设有支撑杆，所述支撑杆插装在所述卡钩内。
8、在一些实施例中，所述弹性件的下端设有支撑筋，所述泵体上设有固定槽，所述支撑筋卡入所述固定槽内，所述驱动件上设有铰接座，所述活塞杆的端部安装在所述铰接座内，所述活塞杆的端部一体成型设有出液管，所述出液管连接所述喷头，所述喷头与所述出液管之间安装有单向阀，所述喷头的端部安装有雾化片。
9、在一些实施例中，所述活塞杆的底部连接有活塞，所述活塞活动设置在所述泵体内，所述活塞内设有出液座，所述出液座连通所述泵体与所述活塞杆，所述出液座内安装有弹簧与密封管，所述弹簧推动所述密封管密封所述活塞杆，所述泵体的底部安装有伞阀。
10、（三）有益效果
11、与现有技术相比，本说明书实施例采用的上述至少一个技术方案能够达到的有益效果至少包括：扳机可通过驱动件带动活塞杆下降进行出液，弹性件可带动驱动件以及扳机进行复位，从而无需安装弹簧，可以避免生锈，延长使用寿命且更加环保，单向阀可对喷头外部进行隔绝，且有雾化片进行雾化，出液座处可通过密封管进行密封，避免液体回流。

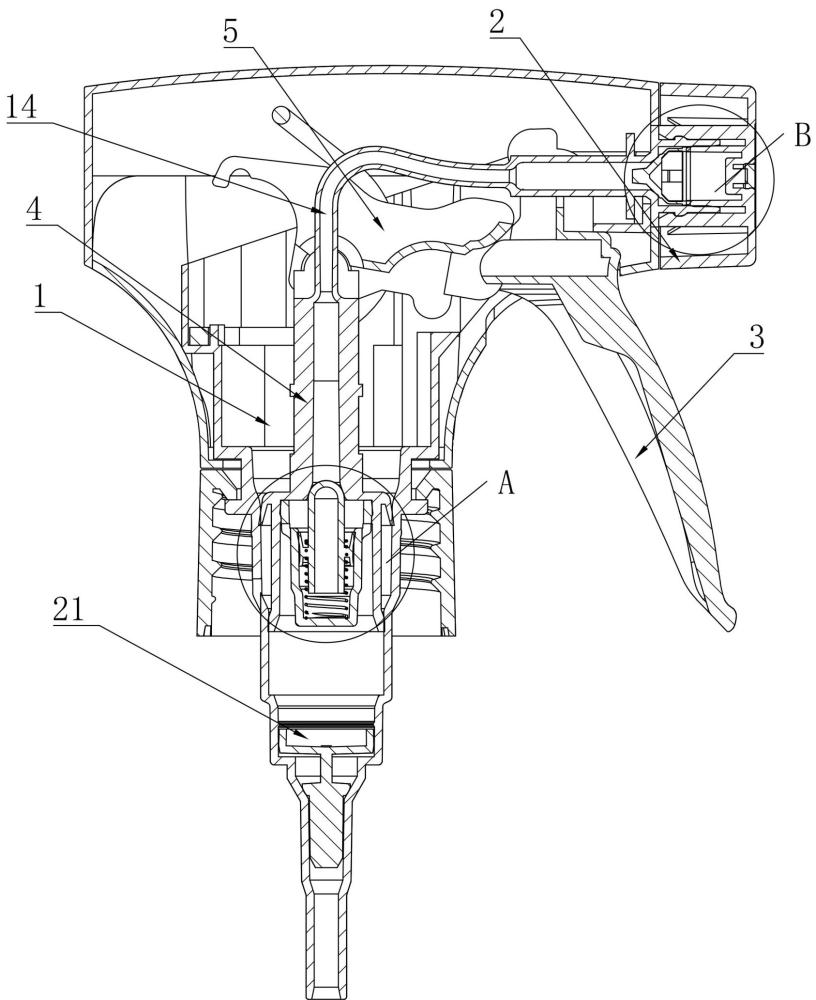

1.一种细雾喷雾枪，包括泵体（1）、喷头（2）以及扳机（3），其特征在于：所述喷头（2）与所述泵体（1）通过中空的活塞杆（4）连接，所述扳机（3）通过复位机构连接所述活塞杆（4），所述复位机构包括驱动件（5）以及弹性件（6），所述弹性件（6）的一端插装在所述驱动件（5）上，另一端抵靠在所述泵体（1）上，所述活塞杆（4）位于所述驱动件（5）下方，所述驱动件（5）以及所述扳机（3）分别铰接在所述泵体（1）上，所述扳机（3）位于所述驱动件（5）的一侧；按压所述扳机（3）可推动所述驱动件（5）以及所述活塞杆（4）运动进行出液，所述弹性件（6）可带动所述驱动件（5）以及所述扳机（3）进行复位。
2.根据权利要求1所述的细雾喷雾枪，其特征在于，所述驱动件（5）上对称设有倾斜的第一驱动面（7），所述扳机（3）上对称设有倾斜的第二驱动面（8），所述第二驱动面（8）贴合所述第一驱动面（7）。
3.根据权利要求1所述的细雾喷雾枪，其特征在于，所述弹性件（6）为c型中空件，所述驱动件（5）穿过所述弹性件（6）。
4.根据权利要求3所述的细雾喷雾枪，其特征在于，所述驱动件（5）的一端对称设有卡钩（9），所述弹性件（6）的上端设有支撑杆（10），所述支撑杆（10）插装在所述卡钩（9）内。
5.根据权利要求3所述的细雾喷雾枪，其特征在于，所述弹性件（6）的下端设有支撑筋（11），所述泵体（1）上设有固定槽（12），所述支撑筋（11）卡入所述固定槽（12）内。
6.根据权利要求1所述的细雾喷雾枪，其特征在于，所述驱动件（5）上设有铰接座（13），所述活塞杆（4）的端部安装在所述铰接座（13）内，所述活塞杆（4）的端部一体成型设有出液管（14），所述出液管（14）连接所述喷头（2）。
7.根据权利要求6所述的细雾喷雾枪，其特征在于，所述喷头（2）与所述出液管（14）之间安装有单向阀（15），所述喷头（2）的端部安装有雾化片（16）。
8.根据权利要求1所述的细雾喷雾枪，其特征在于，所述活塞杆（4）的底部连接有活塞（17），所述活塞（17）活动设置在所述泵体（1）内。
9.根据权利要求8所述的细雾喷雾枪，其特征在于，所述活塞（17）内设有出液座（18），所述出液座（18）连通所述泵体（1）与所述活塞杆（4），所述出液座（18）内安装有弹簧（19）与密封管（20），所述弹簧（19）推动所述密封管（20）密封所述活塞杆（4）。
10.根据权利要求1所述的细雾喷雾枪，其特征在于，所述泵体（1）的底部安装有伞阀（21）。
