电极浆料制备装置和电极浆料制备方法与流程
本公开涉及一种电极浆料制备装置以及一种电极浆料制备方法。本申请要求基于2024年8月8日提交的韩国专利申请第10-2024-0105892号的优先权的权益，该韩国专利申请的全部内容通过引用并入本文中。
背景技术：
1、随着移动设备的技术的发展以及对移动设备的需求的增加，对二次电池的需求急剧增加。在二次电池中，锂二次电池在高能量密度、高工作电压及其优异的保存和寿命特性方面已被广泛用作各种类型的电子产品以及各种类型的移动设备的能量源。最近，随着二次电池的应用领域的扩大，对更高容量二次电池的需求迅速增加。
2、二次电池通过电极工序、组装工序和活化工序来制造。在这些工序中，电极工序是确定电池单体的良率和性能的关键工序。电极工序可以包括混合工序、涂覆工序、辊压工序和切割工序。在混合工序中，可以提供含有活性材料、导电添加剂和粘合剂的电极浆料。在涂覆工序中，可以将活性材料和绝缘材料施加到集流体的表面。在辊压工序中，可以通过滚动辊来按压电极。在辊压工序中，可以确定电极的密度、性能和表面质量。在切割工序中，可以根据电池单体的设计将电极切割成多个电极。
技术实现思路
1、技术问题
2、本公开涉及提供一种电极浆料制备装置及电极浆料制备方法。
3、技术方案
4、本公开的一个方面提供一种电极浆料制备装置，包括：混合设备，该混合设备被配置为将电极浆料材料混合；以及材料供应部，该材料供应部被配置为将电极浆料材料供应到混合设备，并且混合设备包括：搅拌容器，该搅拌容器容纳电极浆料材料；以及搅拌组件，该搅拌组件包括被配置为旋转的搅拌叶片，该搅拌组件被配置为使搅拌叶片在竖直方向和水平方向上移动的同时将搅拌容器中的电极浆料材料混合。

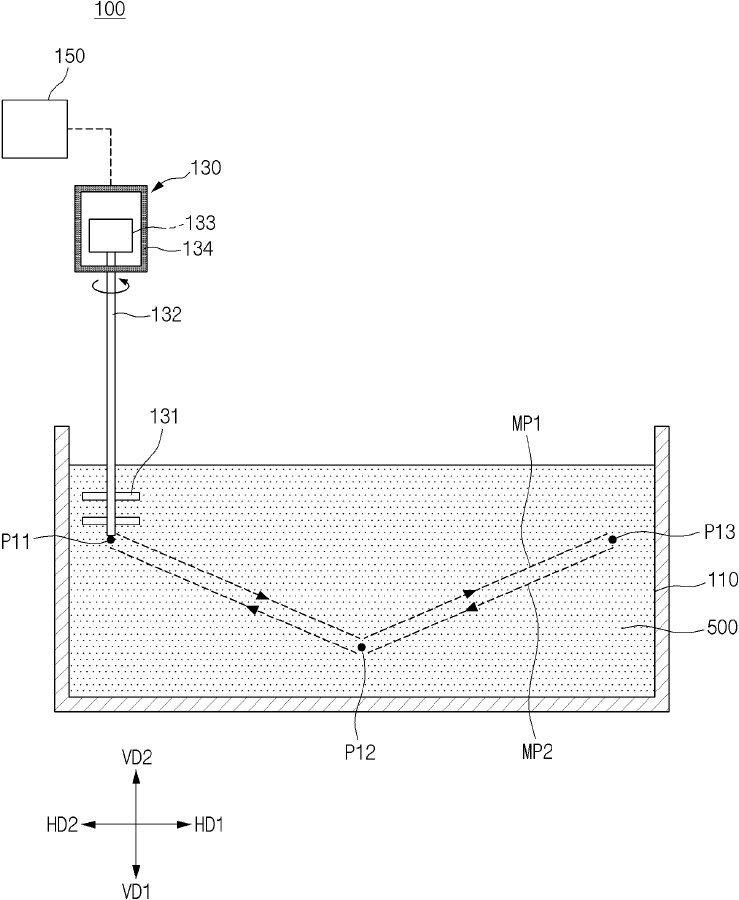

5、在实施例中，搅拌叶片可以被配置为：在沿着依次经过第一位置、第二位置和第三位置的第一移动路径以及与第一移动路径相反的第二移动路径移动的同时将电极浆料材料混合，第二位置可以是从第一位置沿第一水平方向和第一竖直方向移动到的位置，第三位置可以是从第二位置沿第一水平方向和第二竖直方向移动到的位置，并且第二竖直方向可以与第一竖直方向相反。
6、在实施例中，搅拌叶片可以在相对于第一水平方向和第一竖直方向中的每一个倾斜的方向上在第一位置与第二位置之间移动，并且在相对于第一水平方向和第二竖直方向中的每一个倾斜的方向上在第二位置与第三位置之间移动。
7、在实施例中，搅拌叶片可以被配置为在沿着v形移动路径来回移动（moved backand forth）的同时将电极浆料材料混合。
8、在实施例中，搅拌叶片可以被配置为：在沿着依次经过第一位置、第二位置、第三位置、第四位置和第五位置的第一移动路径以及与第一移动路径相反的第二移动路径移动的同时将电极浆料材料混合，第二位置可以是从第一位置沿第一水平方向和第一竖直方向移动到的位置，第三位置可以是从第二位置沿第一水平方向和第二竖直方向移动到的位置，第四位置可以是从第三位置沿第一水平方向和第一竖直方向移动到的位置，第五位置可以是从第四位置沿第一水平方向和第二竖直方向移动到的位置，并且第二竖直方向可以与第一竖直方向相反。
9、在实施例中，搅拌叶片可以被配置为在沿着w形移动路径来回移动的同时将电极浆料材料混合。
10、在实施例中，电极浆料制备装置可以进一步包括：被配置为使搅拌叶片在水平方向上移动的第一致动器；以及被配置为使搅拌叶片在竖直方向上移动的第二致动器。
11、在实施例中，第一致动器可以包括在水平方向上延伸的水平导轨以及沿着水平导轨移动的水平移动块，第二致动器可以包括在竖直方向上延伸的竖直导轨以及沿着竖直导轨移动的竖直移动块，竖直导轨可以结合到水平移动块，并且竖直移动块可以结合到搅拌组件。
12、在实施例中，电极浆料材料可以包括活性材料、粘合剂、导电添加剂和溶剂。
13、本公开的一个方面提供一种电极浆料制备方法，包括：将电极浆料材料供应到搅拌容器；以及通过使搅拌叶片旋转将搅拌容器中的电极浆料材料混合，并且在电极浆料材料的混合中，搅拌叶片在沿竖直方向和水平方向移动的同时将电极浆料材料混合。
14、在实施例中，电极浆料材料的混合可以包括：使搅拌叶片沿着依次经过第一位置、第二位置和第三位置的第一移动路径移动；以及使搅拌叶片沿着与第一移动路径相反的第二移动路径移动，第二位置可以是从第一位置沿第一水平方向和第一竖直方向移动到的位置，第三位置可以是从第二位置沿第一水平方向和第二竖直方向移动到的位置，并且第二竖直方向可以与第一竖直方向相反。
15、在实施例中，在电极浆料材料的混合中，搅拌叶片可以在沿着v形移动路径来回移动的同时将电极浆料材料混合。
16、在实施例中，电极浆料材料的混合可以包括：使搅拌叶片沿着依次经过第一位置、第二位置、第三位置、第四位置和第五位置的第一移动路径移动；以及使搅拌叶片沿着与第一移动路径相反的第二移动路径移动，第二位置可以是从第一位置沿第一水平方向和第一竖直方向移动到的位置，第三位置可以是从第二位置沿第一水平方向和第二竖直方向移动到的位置，第四位置可以是从第三位置沿第一水平方向和第一竖直方向移动到的位置，第五位置可以是从第四位置沿第一水平方向和第二竖直方向移动到的位置，并且第二竖直方向可以与第一竖直方向相反。
17、在实施例中，在电极浆料材料的混合中，搅拌叶片可以在沿着w形移动路径来回移动的同时将电极浆料材料混合。
18、在实施例中，电极浆料材料可以包括活性材料、粘合剂、导电添加剂和溶剂。
19、有益效果
20、根据实施例，在混合电极浆料材料的混合工序中，当搅拌叶片在沿着与在竖直方向上的移动和在水平方向上的移动相关的移动路径移动的同时将电极浆料材料混合时，在电极浆料材料的混合物中可以形成涡流。即使在搅拌叶片的相对低的搅拌速度下，在混合工序中在电极浆料材料的混合物中形成的涡流也可能促使电极浆料材料的分散性增加。随着在混合工序中电极浆料材料的分散性提高，通过混合工序制备的电极浆料的质量可以提高。
21、本公开的实施例可实现的效果不限于上述效果，并且本公开的实施例所属领域的普通技术人员将根据下面的描述清楚地得出并理解本文未描述的其他效果。也就是说，本领域普通技术人员可以根据本公开的实施例得出在实施本公开的实施例时实现的非预期效果。
1.一种电极浆料制备装置，包括：
2.根据权利要求1所述的电极浆料制备装置，其中，所述搅拌叶片被配置为在沿着依次经过第一位置、第二位置和第三位置的第一移动路径以及与所述第一移动路径相反的第二移动路径移动的同时将所述电极浆料材料混合，
3.根据权利要求2所述的电极浆料制备装置，其中，所述搅拌叶片在相对于所述第一水平方向和所述第一竖直方向中的每一个倾斜的方向上在所述第一位置与所述第二位置之间移动，并且在相对于所述第一水平方向和所述第二竖直方向中的每一个倾斜的方向上在所述第二位置与所述第三位置之间移动。
4.根据权利要求1所述的电极浆料制备装置，其中，所述搅拌叶片被配置为在沿着v形移动路径来回移动的同时将所述电极浆料材料混合。
5.根据权利要求1所述的电极浆料制备装置，其中，所述搅拌叶片被配置为在沿着依次经过第一位置、第二位置、第三位置、第四位置和第五位置的第一移动路径以及与所述第一移动路径相反的第二移动路径移动的同时将所述电极浆料材料混合，
6.根据权利要求1所述的电极浆料制备装置，其中，所述搅拌叶片被配置为在沿着w形移动路径来回移动的同时将所述电极浆料材料混合。
7.根据权利要求1所述的电极浆料制备装置，还包括：
8.根据权利要求7所述的电极浆料制备装置，其中，所述第一致动器包括：在所述水平方向上延伸的水平导轨；以及沿着所述水平导轨移动的水平移动块，
9.根据权利要求1所述的电极浆料制备装置，其中，所述电极浆料材料包括活性材料、粘合剂、导电添加剂和溶剂。
10.一种电极浆料制备方法，包括：
11.根据权利要求10所述的电极浆料制备方法，其中，所述电极浆料材料的混合包括：
12.根据权利要求10所述的电极浆料制备方法，其中，在所述电极浆料材料的混合中，所述搅拌叶片在沿着v形移动路径来回移动的同时将所述电极浆料材料混合。
13.根据权利要求10所述的电极浆料制备方法，其中，所述电极浆料材料的混合包括：
14.根据权利要求10所述的电极浆料制备方法，其中，在所述电极浆料材料的混合中，所述搅拌叶片在沿着w形移动路径来回移动的同时将所述电极浆料材料混合。
15.根据权利要求10所述的电极浆料制备方法，其中，所述电极浆料材料包括活性材料、粘合剂、导电添加剂和溶剂。
