一种中药颗粒溶解装置
本技术属于中药制剂冲泡器具，具体涉及一种中药颗粒溶解装置。
背景技术：
1、目前，中药配方颗粒普遍采用温水冲泡方式，该方式存在如下缺陷：1、中药颗粒溶解不均匀，粉末状颗粒遇水容易结块，传统搅拌方式效率低。2、冲泡温度难以控制，热水冲泡容易导致挥发性成分流失，而冷水冲泡则溶解速度下降60%。3、中药残渣残留，未溶解颗粒需要进行二次过滤，导致操作繁琐，且容易污染药液。
2、现有技术中虽有在中药颗粒冲泡过程中，通过旋转搅拌扇叶旋转搅拌的方式，但该方式仍存在无法解决温度精准控制及药渣分离的问题，其无法实现杯体与主机分离，杯体刷洗不方便。
技术实现思路
1、针对上述现有技术中的至少一个问题，本实用新型的目的是提供一种中药颗粒溶解装置，以解决现有技术所存在的无法实现温度精准控制及药渣分离的问题，使其能够促进中药颗粒溶解均匀，避免中药结块，提高搅拌效率和效果；便于精准控制冲泡温度，减少中药成分流失，提高溶解速度；避免中药残渣残留，避免污染药液；且操作简便，提高效率。
2、为实现上述目的，本实用新型采取以下技术方案：
3、一种中药颗粒溶解装置，其特征在于，包括：
4、加热磁力搅拌器；
5、杯体，放置在所述加热磁力搅拌器上；所述杯体的内壁设置螺旋导流槽，所述杯体的外壁设置把手；
6、搅拌磁子，放置在所述杯体内；
7、过滤网，拆卸设置在所述杯体内的上部；
8、杯盖，盖设在所述杯体的顶部。
9、优选地，所述杯体的侧壁开设水泵进水孔和喷淋孔，所述水泵进水孔与水泵的进水口连接，所述喷淋孔与所述水泵的出水口连接。
10、优选地，所述把手设置内空腔，所述水泵设置在所述内空腔中。
11、优选地，所述内空腔内设置电池盒，所述电池盒内设置电池；所述电池与所述水泵连接，用于为水泵供电；所述把手的外壁设置水泵开关键，所述内空腔的外侧侧壁开设线孔，所述线孔内设置线缆；所述水泵开关键通过所述线缆与所述水泵连接，用于控制所述水泵的启停。
12、优选地，所述杯体的侧壁开设出水通道，所述喷淋孔通过所述出水通道与所述水泵的出水口连接。
13、优选地，所述喷淋孔设置为至少两个，多个所述喷淋孔沿所述杯体的周向均匀分布。
14、优选地，所述杯体的侧壁沿周向开设喷淋通道，周向分布的多个所述喷淋孔通过所述喷淋通道与所述出水通道连接。
15、优选地，所述喷淋通道设置为至少两个，多个所述喷淋通道沿所述杯体的高度方向分布。
16、优选地，所述杯体的内壁开设卡槽，所述过滤网的边缘设置弹性卡扣，所述弹性卡扣拆卸设置在所述卡槽内。
17、优选地，所述杯盖的顶部设置提手。
18、本实用新型由于采取以上技术方案，其具有以下优点：
19、1、本实用新型提供的中药颗粒溶解装置，能够解决现有技术中所存在的无法实现温度精准控制及药渣分离的问题，其通过加热磁力搅拌器结合杯体内放置的搅拌磁子以及杯体内壁设置的螺旋导流槽，能够促进中药颗粒溶解均匀，避免中药结块，提高搅拌、溶解效率和效果；且加热磁力搅拌器结合搅拌磁子的搅拌结构能够减小机械磨损，延长使用寿命；其通过加热磁力搅拌器利于对药液进行恒温控制，便于精准控制冲泡温度，减少中药成分流失，有效提升成分保留率，提高溶解速度；其能够通过过滤网提升残渣分离效率，避免中药残渣残留，避免污染药液；且其操作简便，提高效率。
20、2、本实用新型提供的中药颗粒溶解装置，能够通过水泵和喷淋孔结构，便于清洗杯体内部，保持清洁卫生，提高使用安全性。
1.一种中药颗粒溶解装置，其特征在于，包括：

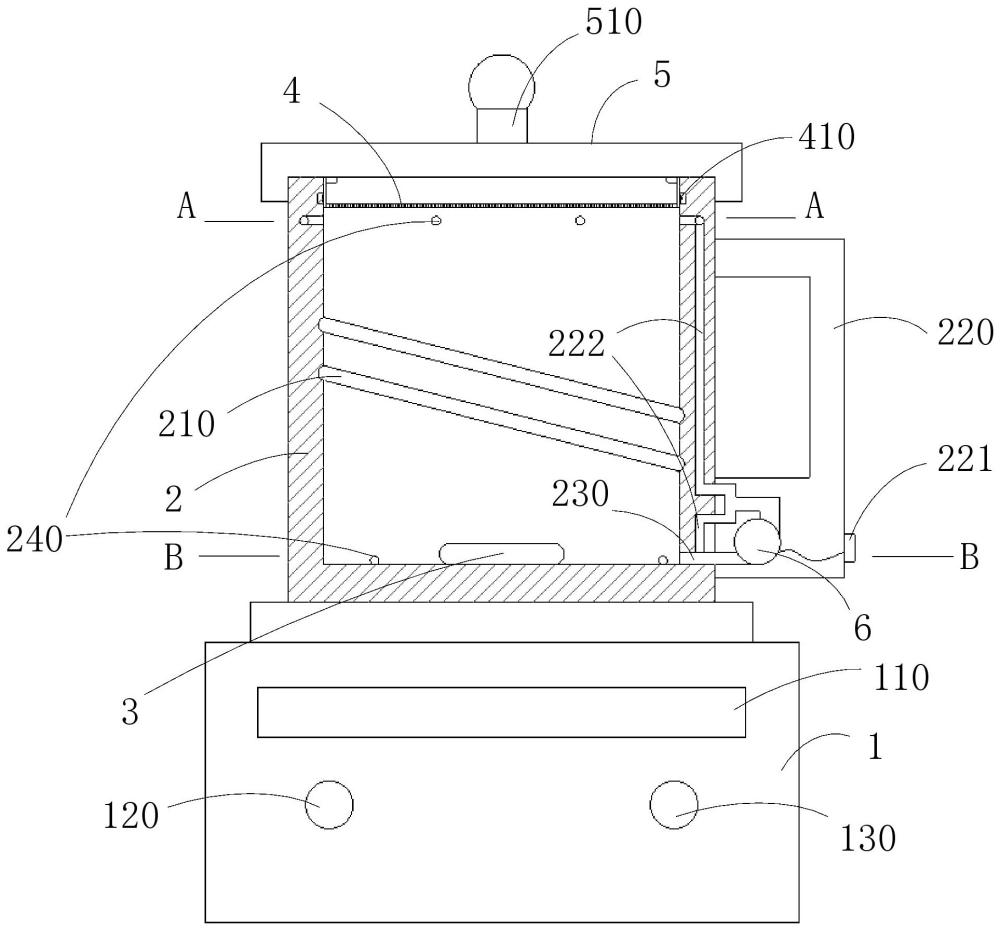

2.根据权利要求1所述的中药颗粒溶解装置，其特征在于，所述杯体（2）的侧壁开设水泵进水孔（230）和喷淋孔（240），所述水泵进水孔（230）与水泵（6）的进水口连接，所述喷淋孔（240）与所述水泵（6）的出水口连接。
3.根据权利要求2所述的中药颗粒溶解装置，其特征在于，所述把手（220）设置内空腔，所述水泵（6）设置在所述内空腔中。
4.根据权利要求3所述的中药颗粒溶解装置，其特征在于，所述内空腔内设置电池盒，所述电池盒内设置电池；所述电池与所述水泵（6）连接，用于为水泵供电；所述把手（220）的外壁设置水泵开关键（221），所述内空腔的外侧侧壁开设线孔，所述线孔内设置线缆；所述水泵开关键（221）通过所述线缆与所述水泵（6）连接，用于控制所述水泵（6）的启停。
5.根据权利要求3所述的中药颗粒溶解装置，其特征在于，所述杯体（2）的侧壁开设出水通道（222），所述喷淋孔（240）通过所述出水通道（222）与所述水泵（6）的出水口连接。
6.根据权利要求5所述的中药颗粒溶解装置，其特征在于，所述喷淋孔（240）设置为至少两个，多个所述喷淋孔（240）沿所述杯体（2）的周向均匀分布。
7.根据权利要求6所述的中药颗粒溶解装置，其特征在于，所述杯体（2）的侧壁沿周向开设喷淋通道（250），周向分布的多个所述喷淋孔（240）通过所述喷淋通道（250）与所述出水通道（222）连接。
8.根据权利要求7所述的中药颗粒溶解装置，其特征在于，所述喷淋通道（250）设置为至少两个，多个所述喷淋通道（250）沿所述杯体（2）的高度方向分布。
9.根据权利要求1所述的中药颗粒溶解装置，其特征在于，所述杯体（2）的内壁开设卡槽，所述过滤网（4）的边缘设置弹性卡扣（410），所述弹性卡扣（410）拆卸设置在所述卡槽内。
10.根据权利要求1-9中任一项所述的中药颗粒溶解装置，其特征在于，所述杯盖（5）的顶部设置提手（510）。
