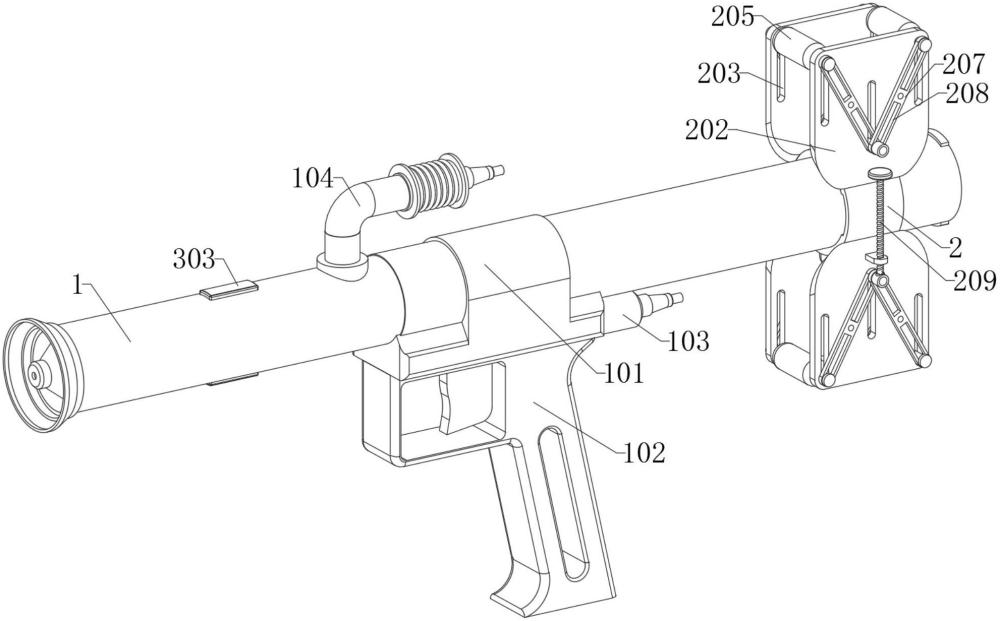

一种脉冲发射、喷着装置的制作方法

本发明涉及脉冲发射，尤其涉及一种脉冲发射、喷着装置。

背景技术：

1、脉冲喷射是一种通过周期性压力变化产生瞬态冲击能的非连续流体喷射技术，通过脉冲发射装置可以进行将水流脉冲发射。

2、现有技术中水流在脉冲发射的过程中，脉冲发射装置通常需连接水管提供水流，然而在脉冲发射过程中水流呈非连续性喷射状态，水管供水呈现间歇性特征，水管内的水流频繁启停产生水锤效应，这种效应反复作用于水管接口部位，可能导致水管接口出现松动的问题，可能引发水管渗漏甚至脱落。

技术实现思路

1、针对现有技术的不足，本发明提供了一种脉冲发射、喷着装置，以解决上述背景技术中提到的问题。

2、为解决上述技术问题，本发明是通过以下技术方案实现的：

3、本发明为一种脉冲发射、喷着装置，具体包括：发射本体，所述发射本体为圆柱形结构，且发射本体上安装有驱动控制组件；所述发射本体的侧端外侧滑动安装有定位环，且发射本体的侧端上还安装有两处限位凸块；所述定位环为环形结构，且定位环的内侧设有凹槽，定位环可滑过限位凸块的外侧，且定位环的外侧安装有两组相对位置的固定支板；两组所述固定支板的两侧均设有两处侧向滑槽和一处中心滑槽；所述中心滑槽处于两处侧向滑槽之间；两处所述固定支板的内侧均安装有两处导辊和一处压辊。

4、进一步的，所述驱动控制组件的底部安装有驱动手柄，且驱动控制组件的底部一侧安装有进水接头；所述发射本体的顶部安装有进气接头。

5、进一步的，所述导辊的两端滑动安装在侧向滑槽的内部；所述压辊的两端滑动安装在中心滑槽的内部。

6、进一步的，所述固定支板的外侧转动安装有导向板；所述导向板的侧面开设有两处导向槽。

7、进一步的，一处所述导向槽的内部滑动安装有导辊的侧端，另一处导向槽的内部滑动安装有压辊的侧端。

8、进一步的，两组所述固定支板的外侧转动安装有驱动螺纹杆；所述压辊的一侧端外侧转动安装有驱动块；所述驱动螺纹杆的底部转动安装在驱动块的外侧。

9、进一步的，所述发射本体的输出端内侧开设有蓄水内腔；所述蓄水内腔的外端安装有喷嘴。

10、进一步的，所述发射本体的外侧开设有两处相对位置的开槽，开槽的外侧连接有伸缩密封件；所述伸缩密封件上安装有活动板。

11、进一步的，所述活动板的内侧一端转动安装有支撑板；所述支撑板的内端转动安装有中心板；所述中心板的中间位置安装有疏通杆。

12、进一步的，所述蓄水内腔的内部安装有定位支板；所述疏通杆的侧端为锥形结构，且疏通杆的侧端贯穿定位支板的中间位置可插在喷嘴的内部。

13、本发明提供了一种脉冲发射、喷着装置，具有如下有益效果：

14、本发明在使用时，通过转动驱动螺纹杆进而驱动导辊和压辊以及导向板移动，使得两处导辊和一处压辊对流通气流和流通水流管道进行固定，将管道挤压成 u 形状，能够高效地对脉冲时产生的振动进行缓冲，有效防止振动沿着管道持续传播，极大地减少了管道的整体振动，避免了管道因振动而出现松动的问题，确保了水流或者气流的正常稳定供应。

15、此外，喷嘴因水中杂质出现堵塞情况时，蓄水内腔压力升高会推动活动板移动进而带动疏通杆在定位支板中间位置水平移动并插入喷嘴内有效清除堵塞杂质，确保喷嘴恢复正常工作，无需人工干预，提高了装置的可靠性和稳定性，保障了脉冲发射、喷着装置的持续正常运行，降低了因喷嘴堵塞导致的设备故障风险和维护成本。

1.一种脉冲发射、喷着装置，包括：发射本体（1），所述发射本体（1）上安装有驱动控制组件（101）；其特征在于，所述发射本体（1）的侧端外侧滑动安装有定位环（2），且发射本体（1）的侧端上还安装有两处限位凸块（201）；所述定位环（2）的内侧设有凹槽，定位环（2）可滑过限位凸块（201）的外侧，且定位环（2）的外侧安装有两组相对位置的固定支板（202）；两组所述固定支板（202）的两侧均设有两处侧向滑槽（203）和一处中心滑槽（204）；所述中心滑槽（204）处于两处侧向滑槽（203）之间；两处所述固定支板（202）的内侧均安装有两处导辊（205）和一处压辊（206）。

2.根据权利要求1所述的一种脉冲发射、喷着装置，其特征在于，所述驱动控制组件（101）的底部安装有驱动手柄（102），且驱动控制组件（101）的底部一侧安装有进水接头（103）；所述发射本体（1）的顶部安装有进气接头（104）。

3.根据权利要求2所述的一种脉冲发射、喷着装置，其特征在于，所述导辊（205）的两端滑动安装在侧向滑槽（203）的内部；所述压辊（206）的两端滑动安装在中心滑槽（204）的内部。

4.根据权利要求3所述的一种脉冲发射、喷着装置，其特征在于，所述固定支板（202）的外侧转动安装有导向板（207）；所述导向板（207）的侧面开设有两处导向槽（208）。

5.根据权利要求4所述的一种脉冲发射、喷着装置，其特征在于，一处所述导向槽（208）的内部滑动安装有导辊（205）的侧端，另一处导向槽（208）的内部滑动安装有压辊（206）的侧端。

6.根据权利要求5所述的一种脉冲发射、喷着装置，其特征在于，两组所述固定支板（202）的外侧转动安装有驱动螺纹杆（209）；所述压辊（206）的一侧端外侧转动安装有驱动块（2010）；所述驱动螺纹杆（209）的底部转动安装在驱动块（2010）的外侧。

7.根据权利要求6所述的一种脉冲发射、喷着装置，其特征在于，所述发射本体（1）的输出端内侧开设有蓄水内腔（3）；所述蓄水内腔（3）的外端安装有喷嘴（301）。

8.根据权利要求7所述的一种脉冲发射、喷着装置，其特征在于，所述发射本体（1）的外侧开设有两处相对位置的开槽，开槽的外侧连接有伸缩密封件（302）；所述伸缩密封件（302）上安装有活动板（303）。

9.根据权利要求8所述的一种脉冲发射、喷着装置，其特征在于，所述活动板（303）的内侧一端转动安装有支撑板（304）；所述支撑板（304）的内端转动安装有中心板（305）；所述中心板（305）的中间位置安装有疏通杆（306）。

10.根据权利要求9所述的一种脉冲发射、喷着装置，其特征在于，所述蓄水内腔（3）的内部安装有定位支板（307）；所述疏通杆（306）的侧端贯穿定位支板（307）的中间位置可插在喷嘴（301）的内部。
