一种纸箱生产用瓦楞纸板压平装置的制作方法

本技术涉及纸箱生产设备，具体为一种纸箱生产用瓦楞纸板压平装置。

背景技术：

1、在纸箱生产加工流程中，瓦楞纸板压平核心是依赖压平装置，对瓦楞纸板形成稳定挤压。当前行业内主流的瓦楞纸板压平装置，通过液压杆驱动压板下移，实现对瓦楞纸板的压平操作。

2、然而，现有装置在长期使用过程中，作为直接与瓦楞纸板接触的挤压面，易残留瓦楞纸板加工过程中产生的纸屑、纤维碎屑等杂物。由于缺乏针对性的清洁结构，这些杂物会持续附着在接触面表面，后续压平作业时，杂物会夹在顶板、底板与瓦楞纸板之间，不仅会在瓦楞纸板表面留下压痕、破损等缺陷，还可能导致瓦楞纸板局部受力不均，出现压平不彻底、平整度不达标的情况，严重影响纸箱成品质量，因此我们需要提供一种纸箱生产用瓦楞纸板压平装置。

技术实现思路

1、本实用新型的目的在于提供一种纸箱生产用瓦楞纸板压平装置，通过碎屑清洁件对顶板底部与底板顶部进行除尘清理，能彻底清除接触面残留的纸屑、纤维碎屑等杂物，避免杂物夹在接触面与瓦楞纸之间，有效防止瓦楞纸在压平过程中出现压痕、破损等缺陷，保障瓦楞纸表面完整性与平整度，显著提升压平质量，降低不合格品率，既减少了不合格品带来的原材料浪费，解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种纸箱生产用瓦楞纸板压平装置，包括：

3、处理架、底板、压板件和碎屑清洁件，所述处理架内壁底部固定安装有底板，所述压板件安装在处理架内，用于对底板上纸箱压平，所述碎屑清洁件安装在处理架内，用于对底板与压板件表面碎屑进行清理；

4、碎屑清洁件包括移动架、杆体、安装座和刮板件，所述移动架位于处理架内，且顶部与底部均设有安装座，所述安装座表面固定安装有杆体，且杆体表面通过两个铰接座安装在安装座表面，所述刮板件安装在移动架表面。

5、优选的，所述刮板件包括刷板部、上座、下座和弹簧，所述弹簧固定在上座与下座之间，所述上座铰接在安装座表面，所述下座铰接在移动架表面，所述刷板部固定在安装座远离移动架一侧。

6、优选的，所述上座与下座之间设有伸缩杆，所述弹簧活动套接在伸缩杆表面。

7、优选的，所述移动架顶部设有护板，所述护板固定在移动架上方的安装座上。

8、优选的，所述处理架底部设有用于移动架滑动的滑动件。

9、优选的，所述压板件包括顶板、压力传感器和液压杆，所述液压杆固定在处理架顶部，所述压力传感器安装在顶板与液压杆延伸端之间。

10、优选的，所述处理架底部设有两个排料槽。

11、与现有技术相比，本实用新型的有益效果是：

12、本实用新型通过碎屑清洁件对顶板底部与底板顶部进行除尘清理，能彻底清除接触面残留的纸屑、纤维碎屑等杂物，避免杂物夹在接触面与瓦楞纸之间，有效防止瓦楞纸在压平过程中出现压痕、破损等缺陷，保障瓦楞纸表面完整性与平整度，显著提升压平质量，降低不合格品率，既减少了不合格品带来的原材料浪费。

1.一种纸箱生产用瓦楞纸板压平装置，其特征在于，包括：

2.根据权利要求1所述的一种纸箱生产用瓦楞纸板压平装置，其特征在于：所述刮板件(44)包括刷板部(441)、上座(442)、下座(443)和弹簧(444)，所述弹簧(444)固定在上座(442)与下座(443)之间，所述上座(442)铰接在安装座(43)表面，所述下座(443)铰接在移动架(41)表面，所述刷板部(441)固定在安装座(43)远离移动架(41)一侧。

3.根据权利要求2所述的一种纸箱生产用瓦楞纸板压平装置，其特征在于：所述上座(442)与下座(443)之间设有伸缩杆(5)，所述弹簧(444)活动套接在伸缩杆(5)表面。

4.根据权利要求1所述的一种纸箱生产用瓦楞纸板压平装置，其特征在于：所述移动架(41)顶部设有护板(6)，所述护板(6)固定在移动架(41)上方的安装座(43)上。

5.根据权利要求1所述的一种纸箱生产用瓦楞纸板压平装置，其特征在于：所述处理架(1)底部设有用于移动架(41)滑动的滑动件(7)。

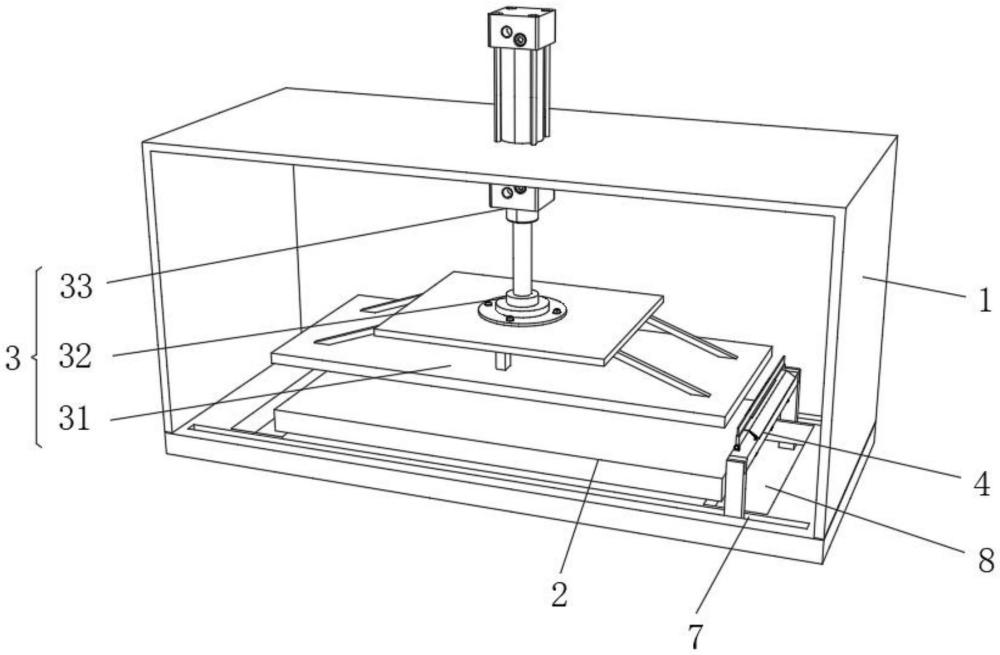

6.根据权利要求1所述的一种纸箱生产用瓦楞纸板压平装置，其特征在于：所述压板件(3)包括顶板(31)、压力传感器(32)和液压杆(33)，所述液压杆(33)固定在处理架(1)顶部，所述压力传感器(32)安装在顶板(31)与液压杆(33)延伸端之间。

7.根据权利要求1所述的一种纸箱生产用瓦楞纸板压平装置，其特征在于：所述处理架(1)底部设有两个排料槽(8)。
