一种多铜复合纱加捻设备的制作方法
本发明涉及复合纱加捻，具体为一种多铜复合纱加捻设备。
背景技术：
1、玻璃纤维，是一种性能优异的无机非金属材料，种类繁多，优点是绝缘性好、耐热性强、抗腐蚀性好、机械强度高，但缺点是性脆，耐磨性较差，加捻是一种形成纱线的过程，如果纺丝的一端被握持住，另一端回转，即可形成纱线。
2、在对复合纱进行加捻的过程中，多根复合纱线在送往加捻机时进行加捻时，难免会出现少量的纱线出现未绷紧的情况，在加捻完成时所加捻而成的线就会出现部分松弛的情况，对加捻工序造成一定的影响，为此我们提出了一种多铜复合纱加捻设备。
技术实现思路
1、本发明的目的在于提供一种多铜复合纱加捻设备，以解决上述背景技术中提出的在对复合纱进行加捻的过程中，多根复合纱线在送往加捻机时进行加捻时，难免会出现少量的纱线出现未绷紧的情况，在加捻完成时所加捻而成的线就会出现部分松弛的情况，对加捻工序造成一定的影响的问题。为实现上述目的，本发明提供如下技术方案：一种多铜复合纱加捻设备，包括工作台、固定中板、两个延伸板、两个曲形板和若干穿线孔，所述固定中板固定连接在工作台的顶部；
2、传动组件，所述传动组件包括两个传动辊、两个直传动带和两个三角传动带，两个传动辊活动连接在固定中板的内部，其中一个所述传动辊的侧表面分别固定连接有两个传动齿轮一且两个传动齿轮一分别与固定中板的两侧相贴合，其中一个所述传动辊的侧表面活动连接有两个传动齿轮二且两个传动齿轮二以固定中板的中轴线呈对称分布，另外一个所述传动辊的侧表面活动连接有两个传动齿轮三且两个传动齿轮三分别位于固定中板的两侧与固定中板相贴合，另外一个所述传动辊的侧表面活动连接有两个传动齿轮四且两个传动齿轮四以固定中板的中轴线呈对称分布，两个所述传动齿轮一通过直传动带与两个传动齿轮三传动连接；
3、加捻组件，所述加捻组件包括两个固定板，两个所述固定板的内部分别开设有两个曲形槽，每个所述固定板的内部分别开设有两个滑槽；
4、调节组件，所述调节组件包括四个传动盒，每个所述传动盒通过铰链活动连接有铰接架，所述铰接架的底端铰接有连接杆，所述连接杆的一侧固定连接有回形架，所述回形架的一侧固定连接有拉杆，在进行使用该多铜复合纱加捻设备时，通过将所需加捻的纱线穿过穿线孔，将纱线固定缠绕在缠绕辊上，然后通过传动组件进行转动加捻，转动传动齿轮一，带动传动齿轮二、传动齿轮三与传动辊进行转动，当传动齿轮二进行转动时，带动两个副齿轮、传动齿轮三和活动辊进行转动，同时活动辊与传动辊的两端分别固定连接有缠绕辊且所需加捻的纱线固定在缠绕辊上，通过活动辊与传动辊进行转动进行加捻，穿线孔高于活动辊与传动辊，形成一个落差可以使得所需加捻的纱线进行绷紧，在拉动拉杆时，连接杆拉动活动辊沿滑槽进行移动，进行调节，在出现松弛情况时，可以第一时间进行调整，避免了在加捻完成后进行返工，提高了工作效率。
5、进一步优选的，每个所述滑槽的内部活动连接有活动辊，每个所述传动齿轮二的侧表面啮合有两个副齿轮且两个副齿轮呈对称分布，每个所述传动辊的两端分别固定连接有缠绕辊，所述固定中板的内部开设有两个避空槽且两个避空槽呈对称分布，两个所述避空槽的内部共同固定连接有两个滑动块，两个所述滑动块相对的一侧共同固定连接有弹簧。
6、进一步优选的，所述副齿轮套接在活动辊的侧表面且每个活动辊的两端分别固定连接有与传动辊的两端相同的缠绕辊，所述副齿轮通过三角传动带与传动齿轮四传动连接，其中一个所述滑动块位于其中一个传动辊的底部，另外一个所述滑动块位于另外一个传动辊的底部且两个滑动块呈对称分布。
7、进一步优选的，所述加捻组件还包括四个连接固定块，四个所述连接固定块分别固定连接在两个固定板相对的一侧且两个固定板呈对称分布。
8、进一步优选的，两个所述传动辊分别活动连接在两个曲形槽的内部，所述活动辊活动连接在曲形槽的内部，每个所述缠绕辊与两个固定板相背的一侧相贴合。
9、进一步优选的，所述连接杆的底端固定连接在活动辊的侧表面，两个所述延伸板分别固定连接在工作台的两侧且两个延伸板呈对称分布。
10、进一步优选的，两个所述曲形板分别固定连接在两个延伸板的顶部，两个所述曲形板相对的一侧共同固定连接有避空板且拉杆的另一端与避空板相贴合。
11、进一步优选的，所述每个所述曲形板的内部开设有若干穿线孔且穿线孔呈线性阵列分布，所述工作台的底部固定连接有支撑腿，在调节的过程中，两个传动辊通过滑动块进行移动，弹簧进行支撑，在工作完成后，通过弹簧的弹力能够使设备恢复，拉动拉杆，通过拉杆的拉力对铰接架进行弯曲，同时铰接架沿传动盒进行移动且铰接架与连接杆相铰接，连接杆与活动辊相连接，使得该设备具有了较高的灵活性，在人们进行使用时更加方便快捷。
12、与现有技术相比，本发明的有益效果：
13、本发明中，在进行使用该多铜复合纱加捻设备时，通过将所需加捻的纱线穿过穿线孔，将纱线固定缠绕在缠绕辊上，然后通过传动组件进行转动加捻，转动传动齿轮一，带动传动齿轮二、传动齿轮三与传动辊进行转动，当传动齿轮二进行转动时，带动两个副齿轮、传动齿轮三和活动辊进行转动，同时活动辊与传动辊的两端分别固定连接有缠绕辊且所需加捻的纱线固定在缠绕辊上，通过活动辊与传动辊进行转动进行加捻，穿线孔高于活动辊与传动辊，形成一个落差可以使得所需加捻的纱线进行绷紧，在拉动拉杆时，连接杆拉动活动辊沿滑槽进行移动，进行调节，在出现松弛情况时，可以第一时间进行调整，避免了在加捻完成后进行返工，提高了工作效率。
14、本发明中，在调节的过程中，两个传动辊通过滑动块进行移动，弹簧进行支撑，在工作完成后，通过弹簧的弹力能够使设备恢复，拉动拉杆，通过拉杆的拉力对铰接架进行弯曲，同时铰接架沿传动盒进行移动且铰接架与连接杆相铰接，连接杆与活动辊相连接，使得该设备具有了较高的灵活性，在人们进行使用时更加方便快捷。

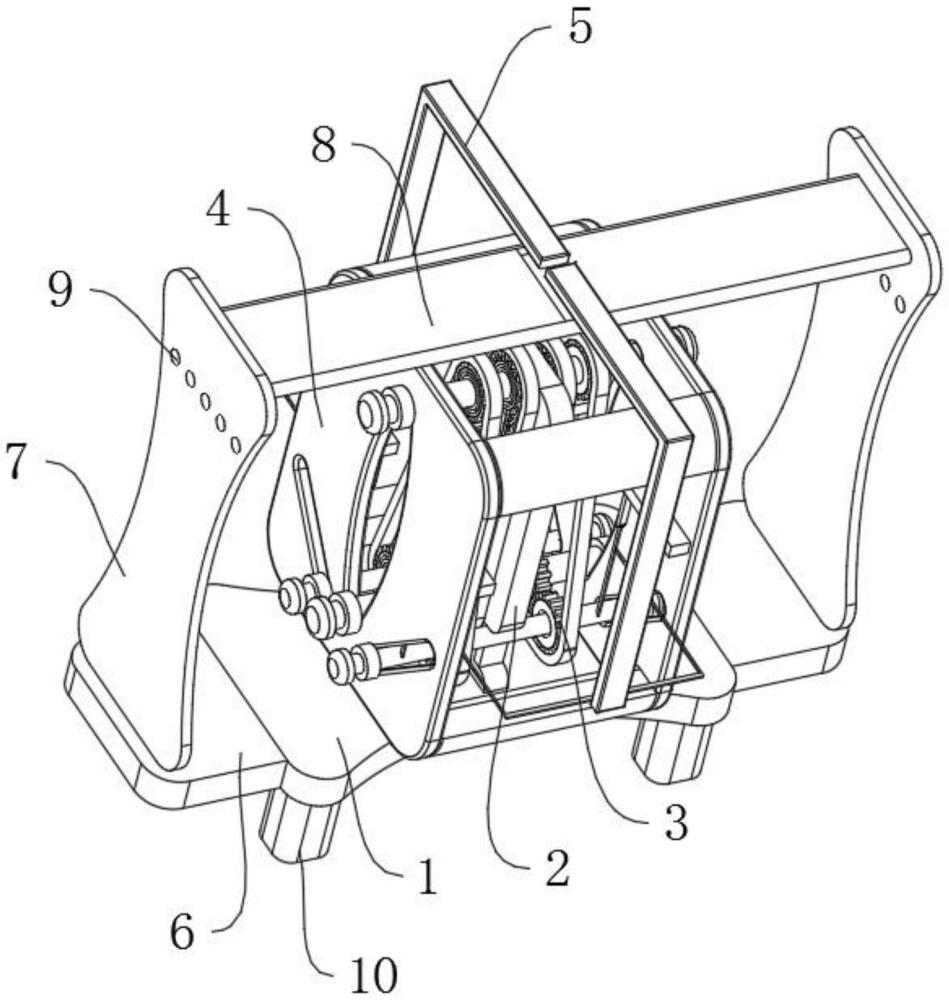

1.一种多铜复合纱加捻设备，其特征在于，包括工作台(1)、固定中板(2)、两个延伸板(6)、两个曲形板(7)和若干穿线孔(9)，所述固定中板(2)固定连接在工作台(1)的顶部；
2.根据权利要求1所述的一种多铜复合纱加捻设备，其特征在于：每个所述滑槽(404)的内部活动连接有活动辊(308)，每个所述传动齿轮二(303)的侧表面啮合有两个副齿轮(309)且两个副齿轮(309)呈对称分布，每个所述传动辊(301)的两端分别固定连接有缠绕辊(310)，所述固定中板(2)的内部开设有两个避空槽(311)且两个避空槽(311)呈对称分布，两个所述避空槽(311)的内部共同固定连接有两个滑动块(312)，两个所述滑动块(312)相对的一侧共同固定连接有弹簧(313)。
3.根据权利要求2所述的一种多铜复合纱加捻设备，其特征在于：所述副齿轮(309)套接在活动辊(308)的侧表面且每个活动辊(308)的两端分别固定连接有与传动辊(301)的两端相同的缠绕辊(310)，所述副齿轮(309)通过三角传动带(307)与传动齿轮四(305)传动连接，其中一个所述滑动块(312)位于其中一个传动辊(301)的底部，另外一个所述滑动块(312)位于另外一个传动辊(301)的底部且两个滑动块(312)呈对称分布。
4.根据权利要求1所述的一种多铜复合纱加捻设备，其特征在于：所述加捻组件(4)还包括四个连接固定块(402)，四个所述连接固定块(402)分别固定连接在两个固定板(401)相对的一侧且两个固定板(401)呈对称分布。
5.根据权利要求2所述的一种多铜复合纱加捻设备，其特征在于：两个所述传动辊(301)分别活动连接在两个曲形槽(403)的内部，所述活动辊(308)活动连接在曲形槽(403)的内部，每个所述缠绕辊(310)与两个固定板(401)相背的一侧相贴合。
6.根据权利要求5所述的一种多铜复合纱加捻设备，其特征在于：所述连接杆(503)的底端固定连接在活动辊(308)的侧表面，两个所述延伸板(6)分别固定连接在工作台(1)的两侧且两个延伸板(6)呈对称分布。
7.根据权利要求1所述的一种多铜复合纱加捻设备，其特征在于：两个所述曲形板(7)分别固定连接在两个延伸板(6)的顶部，两个所述曲形板(7)相对的一侧共同固定连接有避空板(8)且拉杆(505)的另一端与避空板(8)相贴合。
8.根据权利要求1所述的一种多铜复合纱加捻设备，其特征在于：每个所述曲形板(7)的内部开设有若干穿线孔(9)且穿线孔(9)呈线性阵列分布，所述工作台(1)的底部固定连接有支撑腿(10)。
