一种可拆卸密封试验罐盖装置的制作方法

本技术涉及罐车，具体为一种可拆卸密封试验罐盖装置。

背景技术：

1、由于一般罐车顶部均设有一个或多个人孔用于装卸液体和工作人员进出罐体的工作通道，为确保罐体密封性，在罐体焊接完成后转下一工序前均需对罐体进行密封耐压试验，试验前需将罐体人孔封闭并加注试验介质。现有的罐盖封闭装置为盲盖结构，盲盖通过多个螺栓与罐体人孔拧紧密封，每次试验均要重复拆装16-20颗螺栓，效率低，严重影响作业效率。为提高罐体人孔密封效率，简化工作量，急需设计一种可拆卸的罐盖密封装置，能有效的解决该问题。

技术实现思路

1、本实用新型的目的是提供一种可拆卸密封试验罐盖装置，该装置结构简单、便于安装及拆卸、密封效果好，且工作效率高。

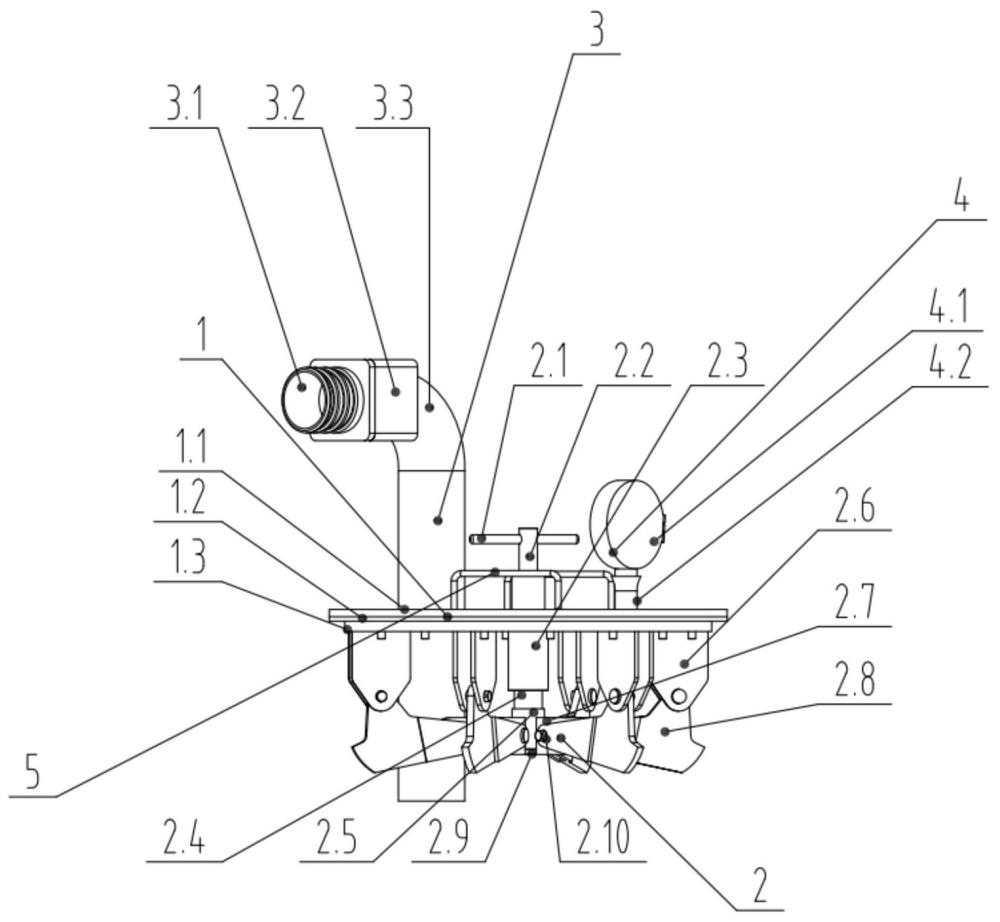

2、本实用新型解决其技术问题所采取的技术方案是：一种可拆卸密封试验罐盖装置，包括人孔盖密封板总成和锁紧机构，所述锁紧机构包括锁紧螺杆总成和锁钩组件，所述锁紧螺杆总成与人孔盖密封板总成连接，所述锁钩组件一端与人孔盖密封板总成的盖板连接，锁钩组件的另一端与锁紧螺杆总成连接，所述锁钩组件在锁紧螺杆上下移动作用下沿锁钩导向板运动。

3、进一步，人孔盖密封板总成包括盖板、橡胶垫和压板，所述盖板的底部设有压板，所述压板外侧设有起密封作用的橡胶垫，所述盖板及橡胶垫对应位置设有多个与锁钩组件配合连接的螺纹孔。

4、采用上述进一步方案的技术效果是：通过设置橡胶垫和压板，人孔盖密封板与罐体人孔压紧后能达到良好的密封效果。

5、进一步，所述锁紧螺杆总成包括扭杆、锁紧螺杆、螺套和锁钩导向板，所述扭杆与锁紧螺杆上端连接，所述锁紧螺杆与螺套内螺纹配合，所述螺套末端外侧均匀设有多个锁钩导向板。

6、采用上述进一步方案的技术效果是：锁紧螺杆通过转动扭杆带动锁钩在锁钩导向板限定的运动范围内按导向运动，在锁钩锁紧状态下可以起到对罐体人孔的密封作用。

7、进一步，所述锁紧螺杆与螺套通过密封套和密封圈进行密封。

8、采用上述进一步方案的技术效果是：通过密封套和密封圈提高密封效果，提高实验效果的准确率。

9、进一步，所述螺套的末端设有堵板。

10、进一步，所述锁钩组件包括锁钩支架和锁钩，所述锁钩支架的一端与人孔盖密封板总成连接，所述锁钩一侧通过销与锁钩支架连接，所述锁钩另一侧通过销与锁紧螺杆总成的锁钩导向板连接。

11、采用上述进一步方案的技术效果是：锁钩在锁钩导向板的导向作用下，通过拉紧力的拉紧或放松实现对罐盖的密封或松开，拿取方便。

12、进一步，所述锁钩导向板侧壁设有滑孔，所述锁钩的一侧通过销与滑孔滑动连接。

13、采用上述进一步方案的技术效果是：通过在导向板上设置滑孔，滑孔的长度即导向板导向的行程。

14、进一步，还包括加水组件，所述加水组件包括阳端接头、球阀和进水管路，所述进水管路的一端与人孔盖密封板总成连通，进水管路的另一端设有球阀和阳端接头。

15、采用上述进一步方案的技术效果是：通过在盖板上设置加水组件，解决了以往还需要单独配备加水管路的问题，提高工作效率。

16、进一步，所述盖板上设有压力显示装置。

17、采用上述进一步方案的技术效果是：能实时显示罐内压力，提高试验精确度。

18、进一步，所述盖板上设有便于抓握的把手。

19、采用上述进一步方案的技术效果是：方便双手提握，更便于装置的拿取转运。

20、本实用新型的有益效果：

21、1、本实用新型的可拆卸密封试验罐盖装置可应用于罐车人孔盖的密封作业，通过锁紧螺杆与锁钩组件的配合连动，能提供更稳定的锁紧扭矩，试验过程中装置不易松脱，具有极高的可靠性，可以便捷的对人孔进行快速密封、加注试验介质、检测试验压力，功能实用，能很好地应用于罐车人孔密封作业，密封效果良好，拿取使用方便，达到了提高作业效率的目的。

22、2、通过在盖板上设置加水组件，使罐盖装置集成了罐内加注功能，通过加水组件的阳端接头与外部水源相连，解决了以往需单独配备加水管路的问题，提高工作效率，节省操作时间。

23、3、通过在人孔盖板上设置压力显示装置，能实时显示罐内压力，提高试验精确度。

1.一种可拆卸密封试验罐盖装置，其特征是，包括人孔盖密封板总成和锁紧机构，所述锁紧机构包括锁紧螺杆总成和锁钩组件，所述锁紧螺杆总成与人孔盖密封板总成连接，所述锁钩组件一端与人孔盖密封板总成的盖板连接，锁钩组件的另一端与锁紧螺杆总成连接，所述锁钩组件在锁紧螺杆上下移动作用下沿锁钩导向板运动。

2.根据权利要求1所述的一种可拆卸密封试验罐盖装置，其特征是，人孔盖密封板总成包括盖板、橡胶垫和压板，所述盖板的底部设有压板，所述压板外侧设有起密封作用的橡胶垫，所述盖板及橡胶垫对应位置设有多个与锁钩组件配合连接的螺纹孔。

3.根据权利要求1所述的一种可拆卸密封试验罐盖装置，其特征是，所述锁紧螺杆总成包括扭杆、锁紧螺杆、螺套和锁钩导向板，所述扭杆与锁紧螺杆上端连接，所述锁紧螺杆与螺套内螺纹配合，所述螺套末端外侧均匀设有多个锁钩导向板。

4.根据权利要求3所述的一种可拆卸密封试验罐盖装置，其特征是，所述锁紧螺杆与螺套通过密封套和密封圈进行密封。

5.根据权利要求3所述的一种可拆卸密封试验罐盖装置，其特征是，所述螺套的末端设有堵板。

6.根据权利要求1所述的一种可拆卸密封试验罐盖装置，其特征是，所述锁钩组件包括锁钩支架和锁钩，所述锁钩支架的一端与人孔盖密封板总成连接，所述锁钩一侧通过销与锁钩支架连接，所述锁钩另一侧通过销与锁紧螺杆总成的锁钩导向板连接。

7.根据权利要求1所述的一种可拆卸密封试验罐盖装置，其特征是，所述锁钩导向板侧壁设有滑孔，所述锁钩的一侧通过销与滑孔滑动连接。

8.根据权利要求1所述的一种可拆卸密封试验罐盖装置，其特征是，还包括加水组件，所述加水组件包括阳端接头、球阀和进水管路，所述进水管路的一端与人孔盖密封板总成连通，进水管路的另一端设有球阀和阳端接头。

9.根据权利要求2所述的一种可拆卸密封试验罐盖装置，其特征是，所述盖板上设有压力显示装置。

10.根据权利要求2所述的一种可拆卸密封试验罐盖装置，其特征是，所述盖板上设有便于抓握的把手。
