缓冲式抗水击储罐加热器的制作方法

本技术涉及储罐防护，尤其涉及缓冲式抗水击储罐加热器。

背景技术：

1、在工业生产及日常生活中，储罐加热器被广泛应用于热水的存储与加热供应，这类设备包括一个用于盛装液体的金属罐体以及附着在罐体上的加热组件，工作时，外部水源通过进水管道注入罐体内部，加热组件通电工作将热量传递给水流以达到预定温度，然而，这种传统的储罐加热器在实际运行过程中面临着流体动力学方面的严峻挑战。

2、具体而言，当进水管道的阀门突然开启或关闭，或者进水流速发生剧烈变化时，流动的水柱会因惯性作用对罐体壁面产生瞬间的压力冲击，这种现象被称为水击或水锤效应，在加热过程中，水受热膨胀导致的内部压力波动也会对罐壁产生周期性的应力作用，在现有的储罐结构中，内胆是刚性固定在外壳或底座上的，缺乏有效的缓冲机制。

3、这种刚性的连接方式导致内胆无法吸收或耗散水击产生的巨大动能，长期的冲击震动会直接作用于内胆的焊缝及连接节点，会造成焊缝疲劳开裂、管口连接处松动甚至内胆变形，这不仅会导致设备漏水引发安全事故，还会严重缩短加热器的使用寿命，增加维护成本。

4、因此，本实用新型提出缓冲式抗水击储罐加热器，来解决现有技术的不足。

技术实现思路

1、针对现有技术中，缓冲式抗水击储罐加热器存在的因内胆与外壳采用刚性连接导致无法有效吸收水锤冲击能量，进而造成焊缝开裂、使用可靠性低以及设备寿命短等问题，本实用新型旨在提供一种结构经过改良的、能够有效解决上述问题的缓冲式抗水击储罐加热器。

2、本实用新型提供缓冲式抗水击储罐加热器，包括：底座和固定安装在所述底座顶部的储罐本体，所述储罐本体的内部安装有内胆，所述内胆的底部固定连接有多个支撑柱，所述支撑柱远离所述内胆的一端抵接于所述储罐本体的内壁底部，还包括进水管以及加热管，所述进水管穿过所述储罐本体的外壁并连通至所述内胆的内部，所述加热管螺旋缠绕并固定在所述内胆的外圆周壁上；以及设置于所述内胆与所述储罐本体之间的缓冲组件。

3、其中，所述缓冲组件具有包括呈水平分布的伸缩套筒以及套设在所述伸缩套筒外侧的弹簧的构造特征，所述伸缩套筒具体构造为包含固定筒和伸缩杆的分体式结构。

4、并且，所述固定筒的一端固定连接于所述储罐本体的内壁，所述伸缩杆的一端固定连接于所述内胆的外壁，且所述伸缩杆的另一端滑动连接于所述固定筒的内部，所述弹簧的两端分别抵接于所述内胆的外壁和所述储罐本体的内壁，从而在所述内胆与所述储罐本体之间形成能够吸收水平震动能量的柔性连接配合关系。

5、优选的，所述储罐本体的前端开口处设置有用于封闭罐体的盖板，所述盖板的边缘通过管卡与所述储罐本体的前端边缘紧密贴合，从而实现对所述储罐本体内部空间的密封。

6、优选的，所述管卡的外侧安装有卡扣固定器，所述卡扣固定器通过机械扣合的方式锁紧固定所述管卡与所述盖板的连接处，以便于实现快速拆装。

7、优选的，所述进水管位于所述储罐本体外部的一端的外壁顶部螺纹连接有盖帽，用于在非注水状态下防止杂物进入所述进水管内部。

8、优选的，所述固定筒的内壁沿轴向开设有导向槽，所述伸缩杆的表面设有与所述导向槽滑动配合的限位块，所述伸缩杆受限于所述导向槽只能沿所述伸缩套筒的轴线方向做往复滑动运动，以防止所述内胆发生周向转动。

9、优选的，多个所述支撑柱呈阵列状均匀分布在所述内胆的底部外壁上，且所述支撑柱本身具有弹性缓冲结构以配合所述伸缩套筒的伸缩动作，从而提供竖直方向的微量位移补偿。

10、优选的，所述加热管紧贴所述内胆的外壁表面以提高热传导效率，且所述加热管的两端穿过所述储罐本体的外壁延伸至所述储罐本体的外部以便于连接电源。

11、优选的，所述弹簧为螺旋压缩弹簧，且所述弹簧的内径大于所述伸缩套筒的外径，所述弹簧在自然状态下处于微压缩状态，以保持所述内胆在初始位置的稳定性。

12、本实用新型具有如下有益效果：

13、1、本实用新型，通过在内胆与储罐本体之间设置由伸缩套筒和弹簧组成的缓冲组件，其中伸缩套筒的固定筒与伸缩杆形成滑动配合，弹簧套设在伸缩套筒外侧并抵接于两层罐壁之间，解决了现有储罐加热器在进水流速突变或内部压力波动时内胆极易受到水锤效应冲击而导致焊缝开裂或结构变形的问题，达到了利用弹簧的弹性形变高效吸收冲击能量、利用伸缩套筒限制内胆位移方向防止晃动，从而显著提升设备结构稳定性与使用寿命的效果。

14、2、本实用新型，通过在进水管顶部设置螺纹连接的盖帽，以及采用加热管螺旋缠绕在内胆外壁并穿过储罐本体外壁延伸至外部的结构设计，解决了现有技术中进水管口敞开易导致杂物污染水质以及加热部件内置不易检修且存在漏电隐患的问题，达到了闲置时有效密封防尘、加热工作时水电分离确保安全，同时便于外部接线与后续维护的效果。

15、3、本实用新型，通过在储罐本体前端开口处设置盖板，并配合使用管卡与卡扣固定器进行连接锁紧，解决了传统储罐封头采用多颗螺栓紧固导致拆装繁琐、检修内胆效率低下的问题，达到了能够快速实现盖板的压紧密封与拆卸开启，大幅缩短设备清洗与内胆维护时间的效果。

1.缓冲式抗水击储罐加热器，包括：

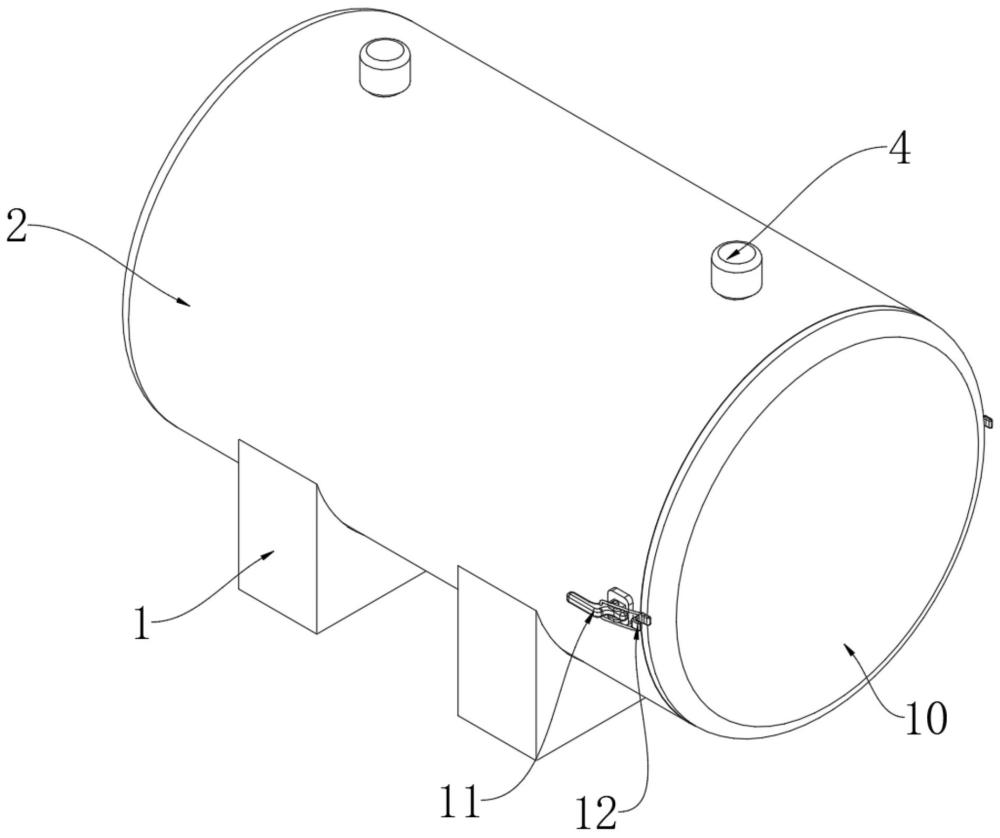

2.根据权利要求1所述的缓冲式抗水击储罐加热器，其特征在于，所述储罐本体（2）的前端开口处设置有盖板（10），所述盖板（10）的边缘通过管卡（11）与所述储罐本体（2）的前端边缘贴合。

3.根据权利要求2所述的缓冲式抗水击储罐加热器，其特征在于，所述管卡（11）的外侧安装有卡扣固定器（12），所述卡扣固定器（12）锁紧固定所述管卡（11）与所述盖板（10）的连接处。

4.根据权利要求1所述的缓冲式抗水击储罐加热器，其特征在于，所述进水管（3）位于所述储罐本体（2）外部的一端的外壁顶部螺纹连接有盖帽（4）。

5.根据权利要求1所述的缓冲式抗水击储罐加热器，其特征在于，所述固定筒的内壁沿轴向开设有导向槽，所述伸缩杆的表面设有与所述导向槽滑动配合的限位块，所述伸缩杆沿所述伸缩套筒（8）的轴线方向做往复滑动运动。

6.根据权利要求1所述的缓冲式抗水击储罐加热器，其特征在于，多个所述支撑柱（9）呈阵列状均匀分布在所述内胆（5）的底部外壁上，且所述支撑柱（9）本身具有弹性缓冲结构以配合所述伸缩套筒（8）的伸缩动作。

7.根据权利要求1所述的缓冲式抗水击储罐加热器，其特征在于，所述加热管（6）紧贴所述内胆（5）的外壁表面，且所述加热管（6）的两端穿过所述储罐本体（2）的外壁延伸至所述储罐本体（2）的外部。

8.根据权利要求1所述的缓冲式抗水击储罐加热器，其特征在于，所述弹簧（7）为螺旋压缩弹簧（7），且所述弹簧（7）的内径大于所述伸缩套筒（8）的外径，所述弹簧（7）在自然状态下处于微压缩状态。
