一种可对管路清堵的集装箱排水结构的制作方法

本技术属于集装箱排水结构，具体为一种可对管路清堵的集装箱排水结构。

背景技术：

1、集装箱，是能装载包装或无包装货进行运输，并便于用机械设备进行装卸搬运的一种成组工具，集装箱最大的成功在于其产品的标准化以及由此建立的一整套运输体系，能够让一个载重几十吨的庞然大物实现标准化，并且以此为基础逐步实现全球范围内的船舶、港口、航线、公路、中转站、桥梁、隧道、多式联运相配套的物流系统。

2、现有的集装箱具有以下缺陷：

3、现有的集装箱通常在底部设置有排水结构，包括排水管路，排水管路容易被泥沙、树叶等杂物堵塞，发生堵塞后，会严重影响集装箱的正常排水。

技术实现思路

1、本实用新型的目的是提供一种可对管路清堵的集装箱排水结构，以解决上述背景技术中提出的问题。

2、为达到上述目的，本实用新型提供的技术方案为：一种可对管路清堵的集装箱排水结构，包括底板、侧板和顶板；所述侧板的尺寸不同，分布于底板顶部的四周；所述顶板设置于侧板的顶部；

3、所述顶板的四个拐角处均固定连接有上凸起柱，所述上凸起柱底端固定连接有立柱，所述立柱底端固定连接有下凸起柱，所述下凸起柱与底板的端部相连接；

4、所述上凸起柱的顶部开设有第一进水口，所述上凸起柱对应顶板的一侧开设有第二进水口，所述立柱内部为中空状，所述下凸起柱的顶部与立柱的内部相连通，所述下凸起柱的外侧壁开设有排水口，所述排水口内侧安装有排水管道；

5、所述排水管道外端部设有清堵机构，所述清堵机构包括沿排水管道内部水平移动的清堵块，所述清堵块的外侧壁与排水管道的内侧壁相接触。

6、进一步的，所述清堵机构还包括固定柱和连接板，所述固定柱的一端通过多根连杆与清堵块的内侧壁相连接，所述固定柱远离清堵块的一端与连接板的内侧壁固定连接，所述连接板的上端设有水平驱动组件。

7、进一步的，所述水平驱动组件包括对称固定连接于下凸起柱外侧壁上部的支撑柱，一个所述支撑柱顶部的一端固定安装有电机，所述电机的输出端连接有转动杆，所述转动杆外部的两端均固定连接有齿轮，所述支撑柱一侧设有齿条，所述齿轮与齿条之间构成啮合传动结构。

8、进一步的，所述支撑柱靠近齿条的一侧开设有滑槽，滑槽内部滑动连接有滑块，滑块外部的一端延伸至与齿条的侧壁固定连接。

9、进一步的，所述下凸起柱外侧壁上固定连接有固定箱，所述固定箱位于第二进水口的下方，所述固定箱内部设有可拆卸的过滤网。

10、进一步的，所述固定箱外侧壁上对应过滤网的位置开设有取出槽，所述过滤网延伸至取出槽外部的一侧固定连接有挡板。

11、进一步的，所述第二进水口及水平驱动组件外部设置有防护罩，所述防护罩可沿立柱的侧壁上下移动。

12、进一步的，所述立柱的外侧壁上开设有移动槽，所述移动槽内部滑动连接有移动块，所述移动块的外端部与防护罩内侧的上端壁固定连接，所述立柱一侧壁固定连接有延伸轨道，所述延伸轨道顶部滑动连接有限位板，所述限位板的上表面可与防护罩的上侧下表面相抵触。

13、与现有技术相比，本实用新型具有如下有益效果：

14、本实用新型设计合理，通过水平驱动组件驱动清堵机构沿排水管道的内壁来回移动，可快速地将排水管道内部附着及堵塞的杂物刮出，无需人工手动清理，清堵机构的往复运动即可实现对排水管道的清堵，提升了清堵的工作效率及清理效果；

15、通过防护罩的设置，能够对清堵机构及水平驱动组件进行防护，避免裸露于外部，受到雨淋而导致部件损坏，延长了清堵机构及水平驱动组件的使用寿命。

16、需要说明的是，本实用新型未介绍的结构由于不涉及本实用新型的设计要点及改进方向，均与现有技术相同或者可采用现有技术加以实现在此不做赘述。

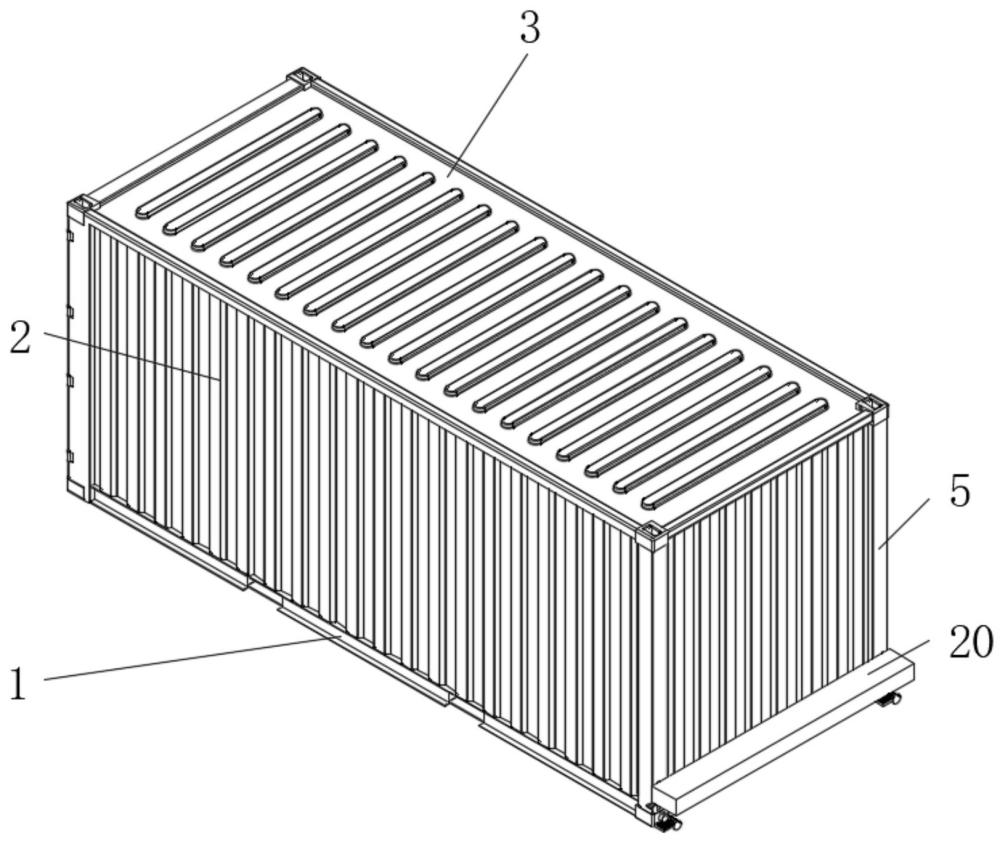

1.一种可对管路清堵的集装箱排水结构，其特征在于，包括底板（1）、侧板（2）和顶板（3）；所述侧板（2）的尺寸不同，分布于底板（1）顶部的四周；所述顶板（3）设置于侧板（2）的顶部；

2.根据权利要求1所述的一种可对管路清堵的集装箱排水结构，其特征在于，所述清堵机构还包括固定柱（12）和连接板（13），所述固定柱（12）的一端通过多根连杆与清堵块（11）的内侧壁相连接，所述固定柱（12）远离清堵块（11）的一端与连接板（13）的内侧壁固定连接，所述连接板（13）的上端设有水平驱动组件。

3.根据权利要求2所述的一种可对管路清堵的集装箱排水结构，其特征在于，所述水平驱动组件包括对称固定连接于下凸起柱（6）外侧壁上部的支撑柱（14），一个所述支撑柱（14）顶部的一端固定安装有电机（15），所述电机（15）的输出端连接有转动杆（16），所述转动杆（16）外部的两端均固定连接有齿轮（17），所述支撑柱（14）一侧设有齿条（18），所述齿轮（17）与齿条（18）之间构成啮合传动结构。

4.根据权利要求3所述的一种可对管路清堵的集装箱排水结构，其特征在于，所述支撑柱（14）靠近齿条（18）的一侧开设有滑槽，滑槽内部滑动连接有滑块，滑块外部的一端延伸至与齿条（18）的侧壁固定连接。

5.根据权利要求4所述的一种可对管路清堵的集装箱排水结构，其特征在于，所述下凸起柱（6）外侧壁上固定连接有固定箱（19），所述固定箱（19）位于第二进水口（8）的下方，所述固定箱（19）内部设有可拆卸的过滤网（20）。

6.根据权利要求5所述的一种可对管路清堵的集装箱排水结构，其特征在于，所述固定箱（19）外侧壁上对应过滤网（20）的位置开设有取出槽，所述过滤网（20）延伸至取出槽外部的一侧固定连接有挡板（21）。

7.根据权利要求6所述的一种可对管路清堵的集装箱排水结构，其特征在于，所述第二进水口（8）及水平驱动组件外部设置有防护罩（22），所述防护罩（22）可沿立柱（5）的侧壁上下移动。

8.根据权利要求7所述的一种可对管路清堵的集装箱排水结构，其特征在于，所述立柱（5）的外侧壁上开设有移动槽（23），所述移动槽（23）内部滑动连接有移动块（24），所述移动块（24）的外端部与防护罩（22）内侧的上端壁固定连接，所述立柱（5）一侧壁固定连接有延伸轨道（25），所述延伸轨道（25）顶部滑动连接有限位板（26），所述限位板（26）的上表面可与防护罩（22）的上侧下表面相抵触。
