一种大容量配料秤防堵塞机构的制作方法

本技术涉及配料秤，具体为一种大容量配料秤防堵塞机构。

背景技术：

1、配料秤是一种衡器，通常用于预先给定质量比例，对被称物中的几种物质进行配料计量。用途十分广泛，既可用于多种物料的配料计量，也可用于一种物料的计量（料斗秤）。配料秤通常由称重系统、配料系统、控制系统和数据处理系统等组成，通过高精度称重和测量，以及控制系统和数据处理系统的智能化控制，能够实现自动化配料，提高生产效率，降低成本，同时也可以减少人为因素对配料过程的影响，提高配料精度和产品质量稳定性。在饲料加工行业中，配料秤通常与缝包输送机等设备配合使用，以实现对饲料原料的自动配料和定量包装。

2、传统的配料秤在使用时，受下料管和阀门尺寸的限制，从料斗内下落的材料容易堵塞在下料管和阀门内，当下料管和阀门被堵塞后，料斗内的材料就无法正常的下落，从而会降低材料从料斗内下落出来的效率，进而最终会降低配料秤的配料效率。

3、为此，我们提出一种大容量配料秤防堵塞机构。

技术实现思路

1、本实用新型的目的在于提供一种大容量配料秤防堵塞机构，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种大容量配料秤防堵塞机构，包括料斗，所述料斗的底部设置有下料管，所述下料管的中部固定安装有固定架，所述固定架的正面固定安装有驱动电机，所述固定架底部固定安装有位于下料管前后两侧的支撑横担，所述固定架的一端转动连接有转动杆，所述转动杆的一端与驱动电机的输出端固定安装，所述支撑横担的中部转动连接有转动轴，所述转动轴的一端与转动杆传动连接，所述转动轴的另一端固定安装有位于支撑横担内部的转动套，所述转动套的外周面固定安装有位于支撑横担内部的弧形齿板，所述支撑横担内部的上下两侧开设有位移槽，两个所述支撑横担相对面的两端开设有滑动槽，所述位移槽滑动连接有传动杆，所述传动杆表面固定安装有齿条，所述传动杆的一端固定连接有弹簧，所述传动杆的另一端一体连接有与滑动槽滑动连接的滑动横杆，所述齿条与弧形齿板啮合，所述滑动横杆靠近下料管的一侧固定安装有撞击锤。

3、可选的，所述弹簧的另一端与支撑横担的内部固定安装。

4、可选的，所述弧形齿板在同一个转动套的外周面对称设置有两个，两个所述弧形齿板的中轴线与转动套的中轴线重合。

5、可选的，两个所述弧形齿板分别啮合的两个齿条，两个所述齿条分别固定安装在两根传动杆的相对面，两根所述传动杆以转动套的圆心为对称中心对称设置，所述弧形齿板两端与弧形齿板圆心形成的夹角为九十度。

6、可选的，所述转动杆的两端固定安装有链轮，所述转动轴固定安装有位于支撑横担外侧的另一个链轮，两个所述链轮通过链条传动连接。

7、可选的，两根所述滑动横杆对称设置在下料管的两侧，所述滑动横杆的相对面固定安装有连接杆，所述撞击锤与连接杆的末端固定安装。

8、可选的，所述连接杆的长度不同，所述撞击锤以下料管的圆心为圆心均匀设置。

9、与现有技术相比，本实用新型的有益效果是：

10、该大容量配料秤防堵塞机构，通过设置转动套与弧形齿板，通过驱动电机带动转动杆进行转动，再带动转动轴以及转动套转动，转动套的转动带动弧形齿板转动，当弧形齿板与齿条啮合时，齿条随着弧形齿板的转动进行移动，进而带动滑动横杆远离下料管，当弧形齿板偏转至一定角度后，弧形齿板与齿条不再啮合，传动杆在弹簧的作用下向反方向快速移动，使得滑动横杆上的撞击锤快速撞击在下料管的外壁上，使得下料管产生震动，此时经下料管下落的材料受到震动的影响，就不易在管道和阀门内堵塞，从而可保证材料保持良好的下落效率，进而最终可保证该配料秤的配料效率。

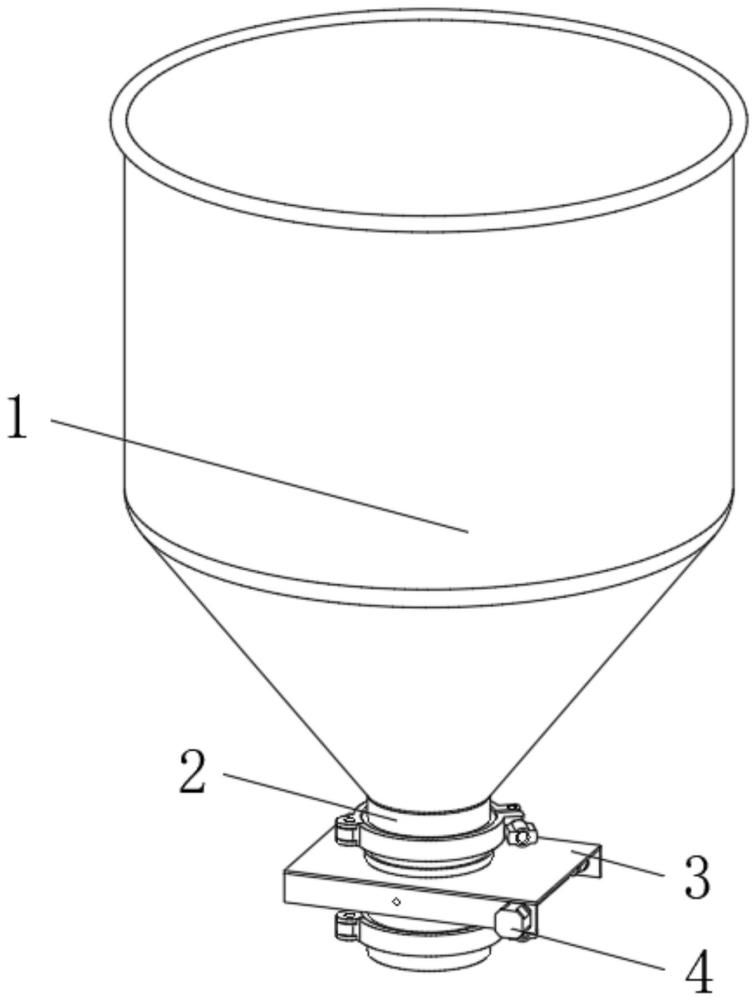

1.一种大容量配料秤防堵塞机构，包括料斗（1），其特征在于，所述料斗（1）的底部设置有下料管（2），所述下料管（2）的中部固定安装有固定架（3），所述固定架（3）的正面固定安装有驱动电机（4），所述固定架（3）底部固定安装有位于下料管（2）前后两侧的支撑横担（5），所述固定架（3）的一端转动连接有转动杆（6），所述转动杆（6）的一端与驱动电机（4）的输出端固定安装，所述支撑横担（5）的中部转动连接有转动轴（7），所述转动轴（7）的一端与转动杆（6）传动连接，所述转动轴（7）的另一端固定安装有位于支撑横担（5）内部的转动套（8），所述转动套（8）的外周面固定安装有位于支撑横担（5）内部的弧形齿板（9），所述支撑横担（5）内部的上下两侧开设有位移槽（10），两个所述支撑横担（5）相对面的两端开设有滑动槽（13），所述位移槽（10）滑动连接有传动杆（11），所述传动杆（11）表面固定安装有齿条（12），所述传动杆（11）的一端固定连接有弹簧（17），所述传动杆（11）的另一端一体连接有与滑动槽（13）滑动连接的滑动横杆（14），所述齿条（12）与弧形齿板（9）啮合，所述滑动横杆（14）靠近下料管（2）的一侧固定安装有撞击锤（16）。

2.根据权利要求1所述的一种大容量配料秤防堵塞机构，其特征在于，所述弹簧（17）的另一端与支撑横担（5）的内部固定安装。

3.根据权利要求1所述的一种大容量配料秤防堵塞机构，其特征在于，所述弧形齿板（9）在同一个转动套（8）的外周面对称设置有两个，两个所述弧形齿板（9）的中轴线与转动套（8）的中轴线重合。

4.根据权利要求3所述的一种大容量配料秤防堵塞机构，其特征在于，两个所述弧形齿板（9）分别啮合的两个齿条（12），两个所述齿条（12）分别固定安装在两根传动杆（11）的相对面，两根所述传动杆（11）以转动套（8）的圆心为对称中心对称设置，所述弧形齿板（9）两端与弧形齿板（9）圆心形成的夹角为九十度。

5.根据权利要求1所述的一种大容量配料秤防堵塞机构，其特征在于，所述转动杆（6）的两端固定安装有链轮（18），所述转动轴（7）固定安装有位于支撑横担（5）外侧的另一个链轮（18），两个所述链轮（18）通过链条（19）传动连接。

6.根据权利要求1所述的一种大容量配料秤防堵塞机构，其特征在于，两根所述滑动横杆（14）对称设置在下料管（2）的两侧，所述滑动横杆（14）的相对面固定安装有连接杆（15），所述撞击锤（16）与连接杆（15）的末端固定安装。

7.根据权利要求6所述的一种大容量配料秤防堵塞机构，其特征在于，所述连接杆（15）的长度不同，所述撞击锤（16）以下料管（2）的圆心为圆心均匀设置。
