一种适用于多种口哨的通用收纳结构的制作方法

本发明涉及收纳装置，尤其提供一种适用于多种口哨的通用收纳结构。

背景技术：

1、口哨收纳盒是用于收纳口哨的专用收纳装置，可用于容纳裁判口哨、救生口哨等，以减少口哨在携带及存放过程中发生磕碰、刮擦、积灰等问题。

2、现有的部分口哨收纳盒内部为整体空腔，可以直接放置一个或多个口哨。当多个口哨以及与口哨连接的哨绳共同放入同一空腔时，不同口哨之间容易相互接触、碰撞，哨绳也容易发生散乱或相互缠绕，影响收纳整洁度和拿取便利性。

3、另有部分口哨收纳盒内部设置有用于定位口哨的内衬，内衬通常根据特定型号口哨的外形设置与其相匹配的仿形定位槽。由于不同型号口哨的侧面外形通常存在差异，当定位槽按照特定型号口哨的完整侧面异形轮廓进行仿形设计时，对其他外形口哨的适配能力容易受到限制，因而可能需要针对不同型号口哨调整内衬定位槽的形状，增加生产及开模成本。

4、因此，有必要提供一种能够兼顾多个口哨分区收纳、带绳整体收纳以及不同外形口哨适配性的收纳结构。

技术实现思路

1、为了解决上述问题，本发明提供了一种适用于多种口哨的通用收纳结构，用以解决现有技术中上述至少一个问题。

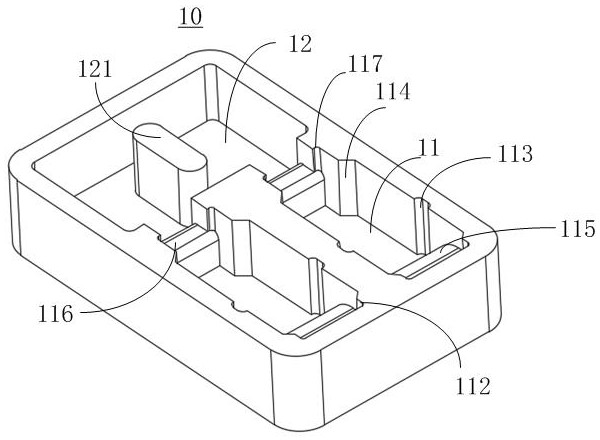

2、本发明提供的一种适用于多种口哨的通用收纳结构，包括收纳本体，所述收纳本体设置有至少两个哨体定位槽和至少一个哨绳定位槽；各所述哨体定位槽分别与至少一个所述哨绳定位槽之间设置有连通部，以供与口哨连接的哨绳由所述哨体定位槽延伸至所述哨绳定位槽；所述哨体定位槽具有围成槽腔的两对相对设置的槽壁，两对所述槽壁沿不同方向设置；所述口哨以立式姿态置于所述哨体定位槽内时，两对所述槽壁分别对口哨沿所述哨体定位槽的宽度方向和长度方向的移动进行限制，其中，所述立式姿态为吹嘴部的宽度方向平行于所述哨体定位槽的槽口。

3、进一步地，所述哨体定位槽远离所述哨绳定位槽的一端设置有吹嘴定位部，所述吹嘴定位部所在位置的槽腔宽度小于与其相邻区域的槽腔宽度。

4、进一步地，所述哨体定位槽的两侧设置有局部避让部，所述局部避让部由两侧槽壁局部向远离槽腔的方向凹陷形成。

5、进一步地，所述哨体定位槽靠近所述哨绳定位槽的一端设置有第一尾部限位部，所述第一尾部限位部所在位置的槽腔宽度小于与其相邻区域的槽腔宽度。

6、进一步地，所述哨体定位槽还设置有第二尾部限位部，所述第二尾部限位部与所述第一尾部限位部沿所述哨体定位槽的长度方向间隔设置，以形成不同的尾部限位位置。

7、进一步地，所述哨体定位槽的底部设置有第一支撑台和第二支撑台，所述第一支撑台和第二支撑台沿所述哨体定位槽的长度方向间隔设置，并分别用于支撑口哨的吹嘴端和尾部。

8、进一步地，所述哨绳定位槽内设置有绕线凸台，所述绕线凸台与所述哨绳定位槽的四周槽壁之间均具有间隔，以形成供哨绳绕所述绕线凸台布置的绕线空间。

9、经由上述的技术方案可知，与现有技术相比，本发明提供一种适用于多种口哨的通用收纳结构，具有以下有益效果：

10、1、本发明设置至少两个哨体定位槽，使多个口哨能够分别置于不同哨体定位槽内，减少多个口哨共同放置于同一空腔时发生相互碰撞及堆叠的情况；各哨体定位槽与哨绳定位槽之间设置连通部，使与口哨连接的哨绳能够由哨体定位槽延伸至哨绳定位槽，实现口哨与哨绳无需拆卸的一体收纳。

11、2、口哨置于哨体定位槽内，并通过两对相对设置的槽壁形成基础定位，减少定位结构对于特定型号口哨完整侧面异形轮廓的依赖；同时结合吹嘴定位部、第一尾部限位部、第二尾部限位部及局部避让部，可针对不同尺寸口哨的局部位置进行进一步定位或避让，从而提高同一哨体定位槽对于不同型号口哨的适配能力。

12、3、哨绳定位槽内设置的绕线凸台与哨绳定位槽的四周槽壁之间形成绕线空间，可供哨绳围绕绕线凸台布置，减少哨绳在槽内自由回弹、散开或缠绕的情况，提高哨绳收纳的规整性。

13、4、第一支撑台和第二支撑台分别对口哨的吹嘴端和尾部提供支撑，可减少口哨在哨体定位槽内发生翘动，提高收纳稳定性。

1.一种适用于多种口哨的通用收纳结构，用于收纳口哨（20），其特征在于，包括：

2.根据权利要求1所述的适用于多种口哨的通用收纳结构，其特征在于，所述哨体定位槽（11）远离所述哨绳定位槽（12）的一端设置有吹嘴定位部（112），所述吹嘴定位部（112）所在位置的槽腔宽度小于与其相邻区域的槽腔宽度，以对口哨的吹嘴部形成进一步定位。

3.根据权利要求1所述的适用于多种口哨的通用收纳结构，其特征在于，所述哨体定位槽（11）的两侧设置有局部避让部（113），所述局部避让部（113）由两侧槽壁局部向远离槽腔的方向凹陷形成，以在所述哨体定位槽（11）的对应位置形成局部扩大的槽腔。

4.根据权利要求1所述的适用于多种口哨的通用收纳结构，其特征在于，所述哨体定位槽（11）靠近所述哨绳定位槽（12）的一端设置有第一尾部限位部（114），所述第一尾部限位部（114）所在位置的槽腔宽度小于与其相邻区域的槽腔宽度，以对口哨的尾部形成进一步定位和/或限位。

5.根据权利要求4所述的适用于多种口哨的通用收纳结构，其特征在于，所述哨体定位槽（11）还设置有第二尾部限位部（117），所述第二尾部限位部（117）位于所述哨体定位槽（11）靠近所述哨绳定位槽（12）的一端，并与所述第一尾部限位部（114）沿所述哨体定位槽（11）的长度方向间隔设置，以形成不同的尾部限位位置；所述第二尾部限位部（117）在所述哨体定位槽（11）的尾部形成用于与口哨尾部相配合的限位区域，所述第一尾部限位部（114）和所述第二尾部限位部（117）中的至少一者用于限制口哨尾部沿所述哨体定位槽（11）的宽度方向和/或长度方向移动。

6.根据权利要求1所述的适用于多种口哨的通用收纳结构，其特征在于，所述哨体定位槽（11）的底部设置有向槽腔内凸出的第一支撑台（115）和第二支撑台（116），所述第一支撑台（115）和所述第二支撑台（116）沿所述哨体定位槽（11）的长度方向间隔设置，所述第一支撑台（115）用于支撑口哨的吹嘴端，所述第二支撑台（116）用于支撑口哨的尾部。

7.根据权利要求1所述的适用于多种口哨的通用收纳结构，其特征在于，所述哨绳定位槽（12）内设置有绕线凸台（121），所述绕线凸台（121）与所述哨绳定位槽（12）的四周槽壁之间均具有间隔，以形成供哨绳绕所述绕线凸台（121）布置的绕线空间。

8.根据权利要求1所述的适用于多种口哨的通用收纳结构，其特征在于，所述哨体定位槽（11）远离所述哨绳定位槽（12）的一端设置有吹嘴定位部（112），所述吹嘴定位部（112）所在位置的槽腔宽度小于与其相邻区域的槽腔宽度；所述哨体定位槽（11）靠近所述哨绳定位槽（12）的一端设置有第一尾部限位部（114）和第二尾部限位部（117），所述第一尾部限位部（114）所在位置的槽腔宽度小于与其相邻区域的槽腔宽度，所述第一尾部限位部（114）和所述第二尾部限位部（117）沿所述哨体定位槽（11）的长度方向间隔设置，以形成不同的尾部限位位置，所述第二尾部限位部（117）在所述哨体定位槽（11）的尾部形成用于与口哨尾部相配合的限位区域，所述第一尾部限位部（114）和所述第二尾部限位部（117）中的至少一者用于限制口哨尾部沿所述哨体定位槽（11）的宽度方向和/或长度方向移动；所述哨体定位槽（11）的底部设置有向槽腔内凸出的第一支撑台（115）和第二支撑台（116），所述第一支撑台（115）和所述第二支撑台（116）沿所述哨体定位槽（11）的长度方向间隔设置，并分别用于支撑口哨的吹嘴端和尾部。

9.根据权利要求8所述的适用于多种口哨的通用收纳结构，其特征在于，所述哨体定位槽（11）的两侧槽壁设置有局部避让部（113），所述局部避让部（113）由两侧槽壁局部向远离槽腔的方向凹陷形成，以在所述哨体定位槽（11）的对应位置形成局部扩大的槽腔。

10.根据权利要求9所述的适用于多种口哨的通用收纳结构，其特征在于，所述哨体定位槽（11）的数量为两个，所述哨绳定位槽（12）的数量为一个，两个所述哨体定位槽（11）分别通过所述连通部与同一所述哨绳定位槽（12）连通；所述哨绳定位槽（12）内设置有绕线凸台（121），所述绕线凸台（121）与所述哨绳定位槽（12）的四周槽壁之间均具有间隔，以形成供哨绳绕所述绕线凸台（121）布置的绕线空间。
