一种槽楔生产用废料收集装置的制作方法

本技术涉及槽楔生产，尤其涉及一种槽楔生产用废料收集装置。

背景技术：

1、槽楔是电机定子或转子铁芯槽内用于固定绕组的关键部件，其作用是通过机械压力将嵌入铁芯槽中的线圈牢牢固定，防止运行过程中因电磁力或振动导致绕组松动、位移或损坏。

2、在槽楔的生产过程中会产生大量的废料，如边角料、碎屑等，这些废料若不及时收集和处理，不仅会占用生产空间，影响生产环境的整洁度，还可能对生产设备造成损害，甚至存在一定的安全隐患。

3、槽楔生产过程时，在进行切割、铣削、冲压等工艺时其工位与收集箱的距离不同，传统收集装置多数设置为固定的进料口，难以灵活适应不同工位的废料收集需求，导致部分废料无法落入收集装置内，造成废料散落的情况。

4、因此，有必要提供一种新的槽楔生产用废料收集装置解决上述技术问题。

技术实现思路

1、为解决上述技术问题，本实用新型提供一种槽楔生产用废料收集装置。

2、本实用新型提供的一种槽楔生产用废料收集装置，包括收集箱以及设置在收集箱内部的收纳单元，收集箱的顶部设置有进料口，所述进料口的上方设置有可转动调节导料组件角度的转动组件，所述导料组件位于所述转动组件的上方，并且所述导料组件的一端与所述转动组件固定相连；

3、所述导料组件包括连接杆、导料板一以及导料板二，所述导料板一以及导料板二均设置为弧形，并且所述导料板一与所述导料板二之间贴合设置，所述连接杆和所述导料板一以及所述导料板二的两侧均设置有多个限位孔，多个所述限位孔内安装有用于调节所述导料组件长度的紧固螺栓。

4、优选的，所述转动组件包括固定块、电机以及转杆，所述进料口的两侧对称固定有两个所述固定块，两个所述固定块之间转动连接有所述转杆，所述转杆的一端与所述电机固定相连，所述电机的底部与所述收集箱的顶部固定连接，所述连接杆的底端与所述转杆的表面固定连接，并且所述连接杆位于所述两个固定块之间。

5、优选的，所述收纳单元为多个滑动设置在所述收集箱内部的收纳盒，所述收纳盒的两侧固定有凸块，所述收集箱的内部两侧开有滑槽，所述凸块与所述滑槽的内壁滑动连接，所述收纳盒的一端固定连接有把手。

6、优选的，所述收集箱的底部固定设置有多个万向轮。

7、优选的，所述收集箱的一侧设置有透明观察窗，所述收集箱的另一侧还固定设置有吸尘机，所述吸尘机的上方设置有排尘口，所述吸尘机的与所述排尘口之间由管道连接。

8、优选的，所述收集箱的背部还固定设置有推杆。

9、与相关技术相比较，本实用新型提供的一种槽楔生产用废料收集装置具有如下有益效果：

10、通过设置可转动调节导料组件角度的转动组件，使得导料组件能够根据不同工位的需求进行灵活调整，确保废料能够落入收集箱内，解决了传统收集装置因固定进料口而导致的废料散落问题。

11、同时，导料组件采用弧形设计的导料板一和导料板二，且两者之间贴合设置，配合连接杆两侧及导料一以及导料板二上的多个限位孔和紧固螺栓，可方便地调节导料组件的长度，以适应不同距离的工位，既避免了远距离工位废料中途掉落，又防止了近距离工位导料板遮挡操作空间，一定程度上提高了生产效率和操作便捷性。

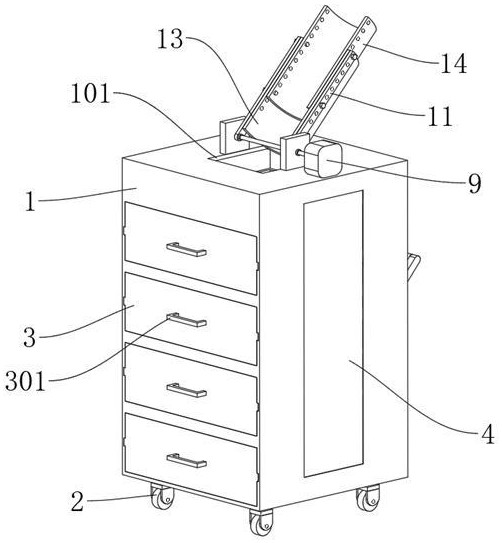

1.一种槽楔生产用废料收集装置，包括收集箱（1）以及设置在收集箱（1）内部的收纳单元，收集箱（1）的顶部设置有进料口（101），其特征在于，所述进料口（101）的上方设置有可转动调节导料组件角度的转动组件，所述导料组件位于所述转动组件的上方，并且所述导料组件的一端与所述转动组件固定相连；

2.根据权利要求1所述的一种槽楔生产用废料收集装置，其特征在于，所述转动组件包括固定块（8）、电机（9）以及转杆（10），所述进料口（101）的两侧对称固定有两个所述固定块（8），两个所述固定块（8）之间转动连接有所述转杆（10），所述转杆（10）的一端与所述电机（9）固定相连，所述电机（9）的底部与所述收集箱（1）的顶部固定连接，所述连接杆（11）的底端与所述转杆（10）的表面固定连接，并且所述连接杆（11）位于所述两个固定块（8）之间。

3.根据权利要求2所述的一种槽楔生产用废料收集装置，其特征在于，所述收纳单元为多个滑动设置在所述收集箱（1）内部的收纳盒（3），所述收纳盒（3）的两侧固定有凸块，所述收集箱（1）的内部两侧开有滑槽（102），所述凸块与所述滑槽（102）的内壁滑动连接，所述收纳盒（3）的一端固定连接有把手（301）。

4.根据权利要求3所述的一种槽楔生产用废料收集装置，其特征在于，所述收集箱（1）的底部固定设置有多个万向轮（2）。

5.根据权利要求4所述的一种槽楔生产用废料收集装置，其特征在于，所述收集箱（1）的一侧设置有透明观察窗（4），所述收集箱（1）的另一侧还固定设置有吸尘机（6），所述吸尘机（6）的上方设置有排尘口（103），所述吸尘机（6）的与所述排尘口（103）之间由管道连接。

6.根据权利要求5所述的一种槽楔生产用废料收集装置，其特征在于，所述收集箱（1）的背部还固定设置有推杆（5）。
