一种木醋液、木焦油收集装置的制作方法

本技术涉及生物质能源加工设备，特别是涉及一种木醋液、木焦油收集装置。

背景技术：

1、在木材干馏或生物质热解过程中，会产生含有木醋液、木焦油和可燃气体的混合蒸汽，这些混合蒸汽需要经过冷凝才能收集。现有的收集装置通常包括冷凝管和收集罐，混合蒸汽在冷凝管内被冷却，木焦油(冷凝露点约80-150℃)和木醋液(冷凝露点约30-80℃)先后凝结为液体，最后导入收集罐。

2、然而，在实际运行中，混合蒸汽在流经冷凝管时，温度逐渐降低，当冷凝管管壁温度低于木焦油的露点温度时，粘稠的木焦油便会凝固并牢固地附着在冷凝管管壁上；同理，当温度进一步降低至木醋液的露点时，木醋液也会凝结，随着运行时间的延长，这些凝结物不断累积，最终导致冷凝管的流通截面减小、流动阻力增大，甚至完全堵塞，严重影响生产的连续性和效率，且清理维护十分困难。为了增加冷凝面积、提高冷凝效率，现有技术中常将冷凝管设计为由多个“u”形管串接而成的盘管结构，这种结构虽然有效延长了蒸汽路径和换热时间，但也使得凝结物尤其是黏稠的木焦油更易在“u”形管的弯头处沉积，反而加剧了堵塞的风险。

技术实现思路

1、针对上述问题，本实用新型提供了一种木醋液、木焦油收集装置，通过集成加压清洁与自适应排气功能，能够有效清除冷凝管内的凝结物，防止堵塞，并确保收集过程的安全与高效。

2、本实用新型的技术方案如下：

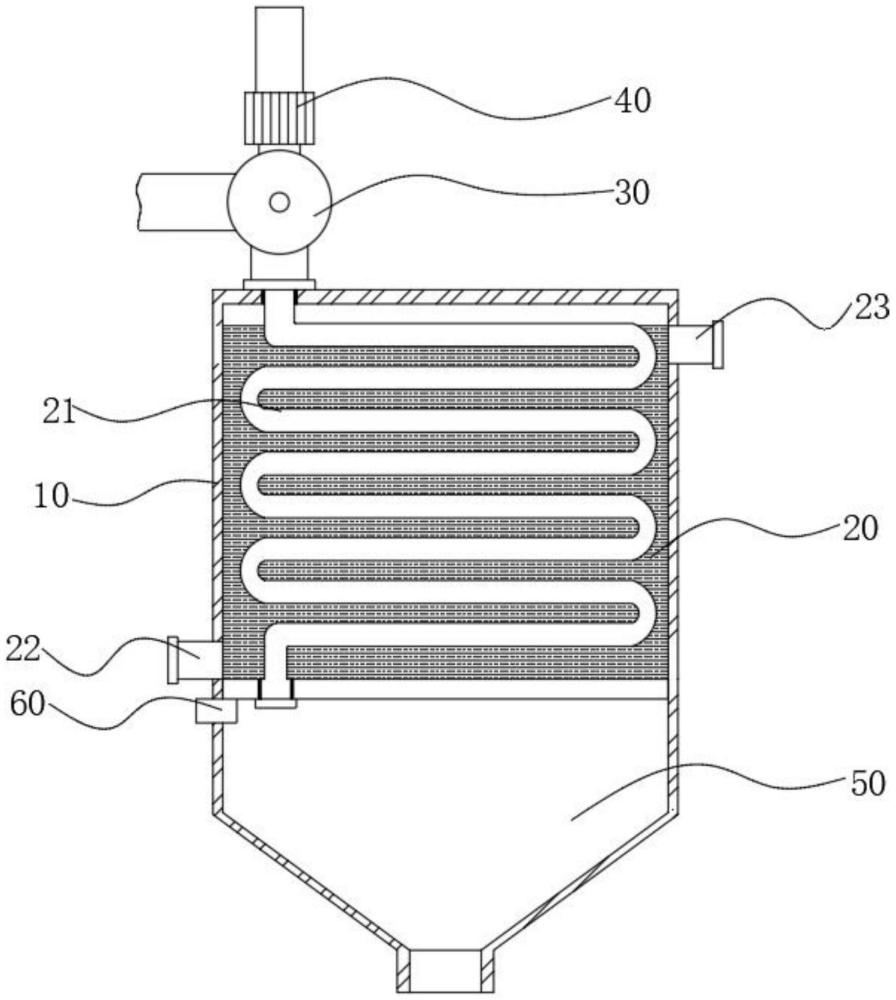

3、一种木醋液、木焦油收集装置，包括收集罐，所述收集罐内上下分隔为冷凝腔和收集腔，所述冷凝腔内安装有冷凝管，所述冷凝管的出液端设于所述收集腔内，所述收集罐的顶部设有换气筒，所述换气筒与所述冷凝管串接；所述换气筒上安装有充有惰性气体的加压气罐；所述换气筒内部安装有旋转隔断组件，包括由电机驱动旋转的转动杆和固定于转动杆上的密封块，所述密封块的大小能封闭所述换气筒与所述冷凝管进气的连接口，且能封闭所述换气筒与所述加压气罐的连接口；所述冷凝腔的顶端和底端侧边分别设有排水口和进水口。

4、上述技术方案的工作原理如下：

5、本实用新型的一种木醋液、木焦油收集装置在具体使用时，在正常冷凝模式下，混合蒸汽从换气筒进入，流经冷凝管时被从进水口注入的冷却水冷却，木醋液和木焦油相继冷凝为液体，并依靠重力流入下方的收集腔；同时，电机驱动转动杆旋转，使密封块转动至封堵住换气筒的蒸汽进口，从而将加压气罐与冷凝管构成一个封闭的加压回路，高压气体进入冷凝管，对冷凝管管壁产生冲击和剪切力，能有效剥离和清除附着在冷凝管管壁及弯头处的木焦油和木醋液凝结物，被冲刷下来的液体随气流进入收集腔，实现工作模式的可靠切换，通过定期或按需进行此操作，可保持冷凝管长期通畅。

6、本实用新型通过换气筒和旋转隔断组件实现对冷凝管实时在线吹扫，加压气罐配合旋转隔断组件可调节系统压力，有效清除冷凝管管壁凝结物，优化冷凝条件，解决堵塞问题，提高收集效率，保障收集连续性和安全性。

7、在进一步的技术方案中，所述收集腔的顶部侧边安装有排气管，所述排气管为一端开口的管，且所述排气管的开口端为进气孔，且与所述收集腔连通，所述排气管侧壁上设有多个排气孔，通过排气管调节收集腔内的气压。

8、在进一步的技术方案中，所述排气管内沿轴向设有固定杆，所述固定杆上滑动套接有外径与所述排气管的内径相匹配的滑块，所述进气孔的直径小于所述滑块直径，所述滑块和所述排气管的内壁之间安装有弹簧，当收集腔内气压升高时，推动滑块压缩弹簧，打开排气孔排气；气压降低时，弹簧复位，关闭排气孔，实现收集腔内压力的自动调节。

9、在进一步的技术方案中，所述冷凝管由多个“u”形管串接而成，延长冷凝路径，提高换热效率。

10、在进一步的技术方案中，所述密封块和滑块均为超高分子量聚乙烯材质，超高分子量聚乙烯材质表面不易被黏稠物质附着，具有良好的耐腐蚀性和耐磨性。

11、在进一步的技术方案中，所述收集罐上还设有plc控制器，plc控制器可自动控制电机的启停、加压气罐的供气及系统各参数，实现智能化运行。

12、在进一步的技术方案中，所述加压气罐还连接有加热装置，加热装置可对惰性气体加热，提高吹扫效果，尤其适用于黏稠木焦油的清理。

13、本实用新型的有益效果是：

14、1、本实用新型通过换气筒和旋转隔断组件实现对冷凝管实时在线吹扫，加压气罐配合旋转隔断组件可调节系统压力，有效清除冷凝管管壁凝结物，优化冷凝条件，解决堵塞问题，提高收集效率，保障收集连续性和安全性；

15、2、排气管的自动压力调节结构可维持收集腔压力稳定，防止外部空气污染产品或引发风险。

1.一种木醋液、木焦油收集装置，包括收集罐，所述收集罐内上下分隔为冷凝腔和收集腔，所述冷凝腔内安装有冷凝管，所述冷凝管的出液端设于所述收集腔内，其特征在于，所述收集罐的顶部设有换气筒，所述换气筒与所述冷凝管串接；所述换气筒上安装有充有惰性气体的加压气罐；所述换气筒内部安装有旋转隔断组件，包括由电机驱动旋转的转动杆和固定于转动杆上的密封块，所述密封块的大小能封闭所述换气筒与所述冷凝管进气的连接口，且能封闭所述换气筒与所述加压气罐的连接口；所述冷凝腔的顶端和底端侧边分别设有排水口和进水口。

2.根据权利要求1所述的木醋液、木焦油收集装置，其特征在于，所述收集腔的顶部侧边安装有排气管，所述排气管为一端开口的管，且所述排气管的开口端为进气孔，且与所述收集腔联通，所述排气管侧壁上设有多个排气孔。

3.根据权利要求2所述的木醋液、木焦油收集装置，其特征在于，所述排气管内沿轴向设有固定杆，所述固定杆上滑动套接有外径与所述排气管的内径相匹配的滑块，所述进气孔的直径小于所述滑块直径，所述滑块和所述排气管的内壁之间安装有弹簧。

4.根据权利要求1所述的木醋液、木焦油收集装置，其特征在于，所述冷凝管由多个“u”形管串接而成。

5.根据权利要求1所述的木醋液、木焦油收集装置，其特征在于，所述密封块和滑块均为超高分子量聚乙烯材质。

6.根据权利要求1所述的木醋液、木焦油收集装置，其特征在于，所述收集罐上还设有plc控制器。

7.根据权利要求1所述的木醋液、木焦油收集装置，其特征在于，所述加压气罐还连接有加热装置。
