一种车载可移动脱酸系统的制作方法

本发明涉及天然气处理，尤其涉及一种车载可移动脱酸系统。

背景技术：

1、天然气为继石油之后的第二大支柱能源，液化天然气技术作为新兴产业正在迅猛发展，而天然气净化是天然气液化过程中必不可少的阶段。天然气内通常包含二氧化碳和硫化氢等酸性气体，在使用前需要进行脱酸处理和脱水处理等。

2、受天然气产地、储量的限制，天然气净化处理设备有时需要根据气源条件的变动进行移动。目前，脱酸处理设备包括多个设备，且多个设备均单独固定设置在所需位置，当需要移动时，脱酸处理设备需要单独拆除并进行重新安装，导致脱酸处理设备的移动较繁琐，移动效率较低。。

技术实现思路

1、为解决背景技术中存在的技术问题，本发明提出一种车载可移动脱酸系统。

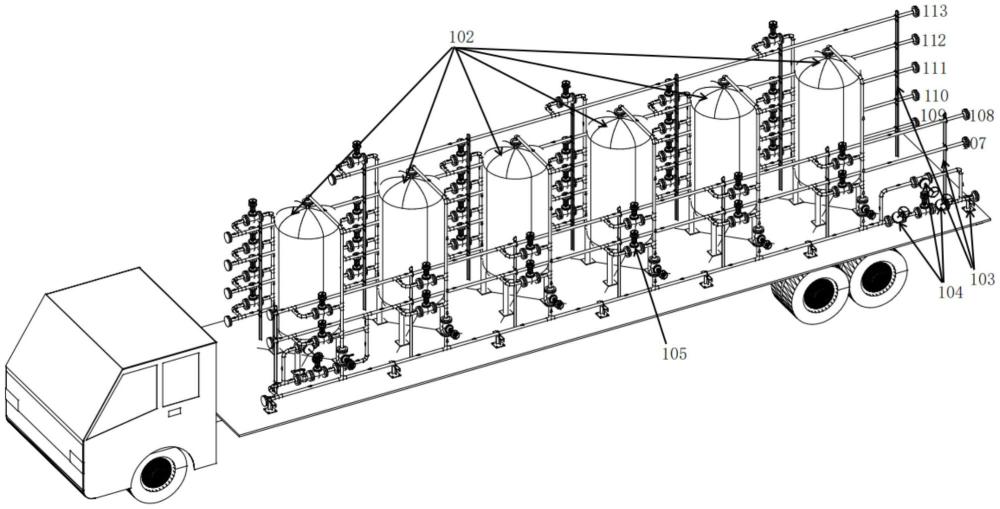

2、本发明提出的一种车载可移动脱酸系统，包括底板，底板上安装有脱酸单元，底板上安装有至少两组移动组件，底板具有静止状态和移动状态，当底板处于静止状态时，底板通过移动组件安装在车厢上；当底板处于移动状态时，给底板一个斜向上的力且此力在水平方向上的分力方向与底板的移动方向一致，移动组件通过斜放在车厢和地面之间的斜板带动底板水平移动。

3、本发明中，所提出的车载可移动脱酸系统，底板向靠近车头方向移动时，给底板的斜向上的推力与水平面的夹角大于斜板与水平面的夹角。

4、本发明中，所提出的车载可移动脱酸系统，移动组件包括支撑柱一、支撑柱二和弹性件一，弹性件一竖直安装在支撑柱一与支撑柱二之间，弹性件一始终处于压缩状态，支撑柱一与支撑柱二在竖直方向上可发生相对移动，支撑柱二底端转动安装有滚轮一。

5、本发明中，所提出的车载可移动脱酸系统，支撑柱一的底端设置有用于在底板静止状态下支撑的延伸板，当底板处于静止状态时，延伸板和滚轮一均与车厢接触连接；当底板处于移动状态时，滚轮一与斜板滚动连接，弹性件一的形变量小于静止状态时的形变量。

6、本发明中，所提出的车载可移动脱酸系统，滚轮一在竖直方向上的移动距离不大于车厢的高度。

7、本发明中，所提出的车载可移动脱酸系统，移动组件上还安装有用于在竖直方向上固定移动组件的固定组件，固定组件包括限位件和活动件，限位件安装在支撑柱二上，活动件安装在支撑柱一上，限位件具有活动状态和限位状态，当限位件位于限位状态时，活动件与限位件连接，弹性件一形变量达到最小值，支撑柱一和支撑柱二相对固定。

8、本发明中，所提出的车载可移动脱酸系统，支撑柱一底端或底板上安装有驱动件，驱动件的输出端安装有用于在底板位于静止状态时撑起底板的抬升件，抬升件具有抬升状态和收起状态，当抬升件位于抬升状态时，抬升件的底端低于移动组件的底端；当抬升件位于收起状态时，抬升件的底端高于移动组件的底端。

9、本发明中，所提出的车载可移动脱酸系统，底板上还安装有管道夹持单元，管道夹持单元包括支撑架、用于夹持管道的夹持组件、用于驱动夹持管道夹持的推动组件和用于辅助夹持组件夹持的辅助夹持组件；支撑架和推动组件安装在底板上，夹持组件安装在推动组件上，辅助夹持组件安装在夹持组件和支撑架之间。

10、本发明中，所提出的车载可移动脱酸系统，夹持组件包括滑动杆和夹持杆，辅助夹持组件包括推动板和用于推动夹持杆靠近滑动杆的涡卷弹簧，滑动杆与推动组件连接，推动板安装在滑动杆上，推动板从下到上逐渐靠近滑动杆，夹持杆通过涡卷弹簧转动安装在支撑架的顶端，夹持杆底端与同侧的推动板活动连接，滑动杆的顶端和夹持杆的顶端配合夹持管道。

11、本发明中，所提出的车载可移动脱酸系统，滑动杆的顶端和夹持杆的顶端均转动安装有夹持轮，夹持杆底端转动安装有滚动轮，滚动轮与推动板滚动连接。

12、本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。

1.一种车载可移动脱酸系统，包括底板(1)，其特征在于：

2.根据权利要求1所述的车载可移动脱酸系统，其特征在于，底板(1)向靠近车头方向移动时，给底板(1)的斜向上的推力与水平面的夹角大于斜板与水平面的夹角。

3.根据权利要求1所述的车载可移动脱酸系统，其特征在于，移动组件包括支撑柱一(2)、支撑柱二(3)和弹性件一(4)，弹性件一(4)竖直安装在支撑柱一(2)与支撑柱二(3)之间，弹性件一(4)始终处于压缩状态，支撑柱一(2)与支撑柱二(3)在竖直方向上可发生相对移动，支撑柱二(3)底端转动安装有滚轮一(5)。

4.根据权利要求3所述的车载可移动脱酸系统，其特征在于，支撑柱一(2)的底端设置有用于在底板(1)静止状态下支撑的延伸板，当底板(1)处于静止状态时，延伸板和滚轮一(5)均与车厢接触连接；当底板(1)处于移动状态时，滚轮一(5)与斜板滚动连接，弹性件一(4)的形变量小于静止状态时的形变量。

5.根据权利要求3所述的车载可移动脱酸系统，其特征在于，滚轮一(5)在竖直方向上的移动距离不大于车厢的高度。

6.根据权利要求3所述的车载可移动脱酸系统，其特征在于，移动组件上还安装有用于在竖直方向上固定移动组件的固定组件，固定组件包括限位件和活动件，限位件安装在支撑柱二(3)上，活动件安装在支撑柱一(2)上，限位件具有活动状态和限位状态，当限位件位于限位状态时，活动件与限位件连接，弹性件一(4)形变量达到最小值，支撑柱一(2)和支撑柱二(3)相对固定。

7.根据权利要求1所述的车载可移动脱酸系统，其特征在于，支撑柱一(2)底端或底板(1)上安装有驱动件(10)，驱动件(10)的输出端安装有用于在底板(1)位于静止状态时撑起底板(1)的抬升件(11)，抬升件(11)具有抬升状态和收起状态，当抬升件(11)位于抬升状态时，抬升件(11)的底端低于移动组件的底端；当抬升件(11)位于收起状态时，抬升件(11)的底端高于移动组件的底端。

8.根据权利要求1所述的车载可移动脱酸系统，其特征在于，底板(1)上还安装有管道夹持单元，管道夹持单元包括支撑架(15)、用于夹持管道的夹持组件、用于驱动夹持管道夹持的推动组件和用于辅助夹持组件夹持的辅助夹持组件；支撑架(15)和推动组件安装在底板(1)上，夹持组件安装在推动组件上，辅助夹持组件安装在夹持组件和支撑架(15)之间。

9.根据权利要求8所述的车载可移动脱酸系统，其特征在于，夹持组件包括滑动杆(17)和夹持杆(19)，辅助夹持组件包括推动板(21)和用于推动夹持杆(19)靠近滑动杆(17)的涡卷弹簧，滑动杆(17)与推动组件连接，推动板(21)安装在滑动杆(17)上，推动板(21)从下到上逐渐靠近滑动杆(17)，夹持杆(19)通过涡卷弹簧转动安装在支撑架(15)的顶端，夹持杆(19)底端与同侧的推动板(21)活动连接，滑动杆(17)的顶端和夹持杆(19)的顶端配合夹持管道。

10.根据权利要求9所述的车载可移动脱酸系统，其特征在于，滑动杆(17)的顶端和夹持杆(19)的顶端均转动安装有夹持轮(18)，夹持杆(19)底端转动安装有滚动轮(20)，滚动轮(20)与推动板(21)滚动连接。
