一种车载式天然气净化设备的制作方法

本技术涉及车载式天然气净化，具体为一种车载式天然气净化设备。

背景技术：

1、车载式天然气净化设备是适配移动场景的天然气现场处理装备，核心优势在于机动性强、集成度高、启停便捷，可随运输车辆抵达气井现场、应急供气点等场景，完成天然气开采后或使用前的脱硫、脱水、除尘等净化处理，解决了固定式净化设备难以覆盖偏远区域的痛点。

2、现有的车载式天然气净化设备直接将框架体吊装在车板上，以卧式状态进行运输，在运输过程中仅在框架下垫装木塞，导致设备零部件与车板硬性关联，运输次数多且路况不好时，易导致净化组件中零部件硬性损伤，需要人工检修维护方可使用，费时费力；

3、当净化设备需要使用时，有需要用吊机将框架吊立起来，再通过外部支撑件进行繁琐调垂处理，以避免立式处理塔体倾斜，导致内部吸附剂会因重力向倾斜侧沉降，形成局部空隙和通道，天然气优先从阻力更小的空隙处流过，出现沟流等现象，影响天然气净化纯度，然而该调垂操作费时费力。

4、因此，我们提供一种车载式天然气净化设备，以解决上述问题。

技术实现思路

1、（一）解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种车载式天然气净化设备，具备运输柔性防护和保障净化纯度的优点，解决了运输造成零部件硬性损伤、净化纯度不高的问题。

3、（二）技术方案

4、为实现上述目的，本实用新型提供如下技术方案：

5、一种车载式天然气净化设备，包括：

6、框架，置于车板上；

7、净化组件，所述净化组件通过防护机构与框架活动连接，并随着框架在车板上进行卧式/立式位置变换；

8、所述防护机构包括连接框及连接架，所述连接框包围式连接在净化组件的外围，所述连接框通过调节件与连接架铰接，所述连接架通过减震件与框架滑动连接；所述防护机构的连接架使净化组件在框架内进行纵向减震防护运动，连接架通过调节件对连接框内净化组件进行横向位置调节，使净化组件保持垂直状态。

9、优选的，所述连接框呈口字形，所述连接框的边角呈圆弧边，每相邻两个圆弧边之间均内凹设置有直板，每个所述直板上均开设有球形铰接槽，所述直板与连接架之间形成有活动区。

10、优选的，所述框架包括有顶框和底框以及多个安装框，所述防护机构置于安装框上，所述安装框的两侧内壁对称式开设有滑槽。

11、优选的，所述连接架呈u形设置，所述连接架的两侧立板设置有与滑槽滑动连接的滑凸，所述减震件为设置在连接架的底板下部与安装框之间的第三减震气囊。

12、优选的，所述连接架的底板上端中部固定连接有定杆，所述调节件为对称式设置在连接架两侧立板上的第一减震气囊，所述第一减震气囊和定杆上均设置有与直板的球形铰接槽铰接的球形柱。

13、优选的，所述安装框相较于连接架底板的对侧设置有第二减震气囊，所述第二减震气囊通过球形柱与连接框连接。

14、优选的，所述净化组件包括脱硫吸收塔、脱水吸收塔、再生塔以及过滤分离净化塔，过滤分离净化塔上设置有垂直传感器，所述脱硫吸收塔、脱水吸收塔、再生塔以及过滤分离净化塔之间连接有隔离限位架。

15、优选的，所述安装框的长度大于顶框的长度，所述框架呈l状设置与车板形状适配，所述顶框与安装框以及底框通过连接柱连接，所述净化组件的底部与底框滑动连接。

16、优选的，所述车板的转折部与框架之间连接有液压伸缩杆，所述顶框的顶部设置有吊环。

17、（三）有益效果

18、与现有技术相比，本实用新型提供了一种车载式天然气净化设备，具备以下有益效果：

19、1、该车载式天然气净化设备，通过设置的防护机构，使净化组件与框架形成柔性连接，有效缓冲颠簸路段的振动冲击，避免塔体、内部零部件及连接结构因硬性碰撞受损，降低运输过程中的设备故障风险，保障设备运输后的完好性与后续使用可靠性。

20、2、该车载式天然气净化设备，通过设置的防护机构，控制器依据垂直传感器检测数据自动调节防护机构中各减震气囊的增压/减压，实现连接框带动净化组件进行纵向、横向的精准摆动调节，确保塔体处于标准立式状态，避免了塔体倾斜导致的吸附剂沉降、沟流现象，防止吸附剂利用不均、处理容量提前耗尽的问题，保障天然气能充分与吸附剂接触，确保净化后天然气纯度达标。

21、3、该车载式天然气净化设备，通过吊环与液压伸缩杆的配合，可快速将卧式运输状态的框架翻转至立式作业状态，且液压伸缩杆与立式状态下的框架配合形成三角稳定固定结构，增强了框架的稳定性，且无需复杂拆装流程，简化了现场部署步骤，缩短了设备从运输到使用的准备时间，提升了移动作业的效率。

1.一种车载式天然气净化设备，其特征在于，包括：

2.根据权利要求1所述的一种车载式天然气净化设备，其特征在于，所述连接框（4）呈口字形，所述连接框（4）的边角呈圆弧边，每相邻两个圆弧边之间均内凹设置有直板（401），每个所述直板（401）上均开设有球形铰接槽（402），所述直板（401）与连接架（5）之间形成有活动区（403）。

3.根据权利要求2所述的一种车载式天然气净化设备，其特征在于，所述框架（2）包括有顶框（202）和底框（203）以及多个安装框（201），所述防护机构置于安装框（201）上，所述安装框（201）的两侧内壁对称式开设有滑槽（2011）。

4.根据权利要求3所述的一种车载式天然气净化设备，其特征在于，所述连接架（5）呈u形设置，所述连接架（5）的两侧立板设置有与滑槽（2011）滑动连接的滑凸，所述减震件为设置在连接架（5）的底板下部与安装框（201）之间的第三减震气囊（505）。

5.根据权利要求4所述的一种车载式天然气净化设备，其特征在于，所述连接架（5）的底板上端中部固定连接有定杆（503），所述调节件为对称式设置在连接架（5）两侧立板上的第一减震气囊（501），所述第一减震气囊（501）和定杆（503）上均设置有与直板（401）的球形铰接槽（402）铰接的球形柱（502）。

6.根据权利要求5所述的一种车载式天然气净化设备，其特征在于，所述安装框（201）相较于连接架（5）底板的对侧设置有第二减震气囊（504），所述第二减震气囊（504）通过球形柱（502）与连接框（4）连接。

7.根据权利要求1所述的一种车载式天然气净化设备，其特征在于，所述净化组件（3）包括脱硫吸收塔、脱水吸收塔、再生塔以及过滤分离净化塔，过滤分离净化塔上设置有垂直传感器，所述脱硫吸收塔、脱水吸收塔、再生塔以及过滤分离净化塔之间连接有隔离限位架（301）。

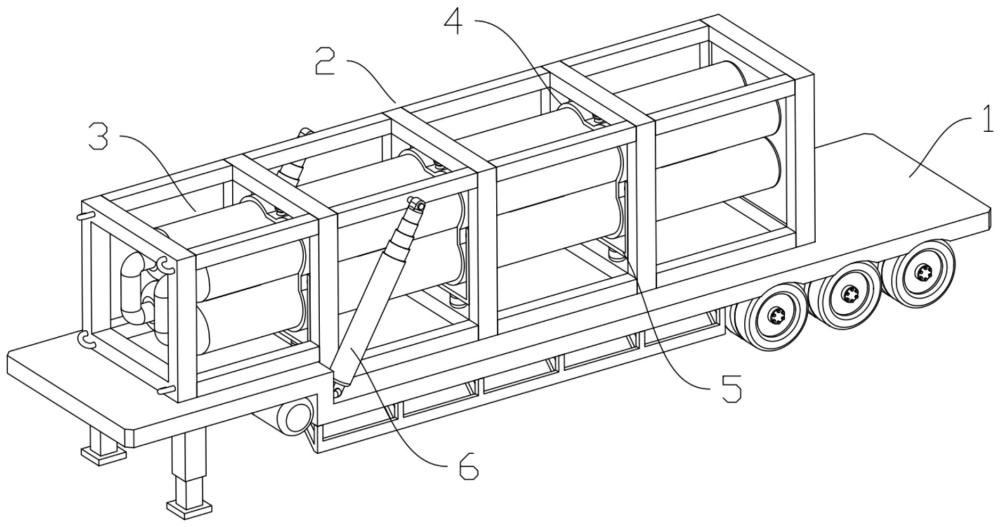

8.根据权利要求3所述的一种车载式天然气净化设备，其特征在于，所述安装框（201）的长度大于顶框（202）的长度，所述框架（2）呈l状设置与车板（1）形状适配，所述顶框（202）与安装框（201）以及底框（203）通过连接柱（204）连接，所述净化组件（3）的底部与底框（203）滑动连接。

9.根据权利要求8所述的一种车载式天然气净化设备，其特征在于，所述车板（1）的转折部与框架（2）之间连接有液压伸缩杆（6），所述顶框（202）的顶部设置有吊环。
