一种同步脱酸脱水脱色的三位一体组合装置的制作方法

本技术涉及油品脱酸脱水脱色装置，具体为一种同步脱酸脱水脱色的三位一体组合装置。

背景技术：

1、随着油品的长时间储存、使用、受污染或原料本身的酸值超标，水分超标，色度变深，这些存在问题的油品如果不及时处理好，不但质量逐渐变差，更严重的是腐蚀设备，造成安全隐患，这是一个不得不解决的产品技术问题。

2、目前在此类油品的处理上相对比较复杂，工艺过程多，耗时耗材耗电，使得成本严重上升。为此，本实用新型提出一种同步脱酸脱水脱色的三位一体组合装置用于解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种同步脱酸脱水脱色的三位一体组合装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种同步脱酸脱水脱色的三位一体组合装置，包括：

3、壳体，壳体的内端均匀固定安装有若干个电磁加热器；

4、滤筒，滤筒的内端安装有三个放置盒，每个放置盒的上端均安装有网盖，三个放置盒内从下往上依次放置有活性脱色剂、硅胶脱水剂和中和脱酸剂。

5、优选的，所述电磁加热器通过固定杆固定在壳体的内端，壳体的上端固定安装有盖板。

6、优选的，所述滤筒的上端固定安装有输油管，下端固定安装有出油管，输油管远离滤筒的一端依次从若干个电磁加热器中穿过。

7、优选的，每个所述放置盒的底端均开设有若干个漏孔，每个所述放置盒的上端一侧均固定安装有挡板。

8、优选的，所述挡板的一侧开设有转动槽，另一侧螺纹连接有手拧螺栓，网盖的一端通过转轴转动连接在转动槽内，网盖的另一端开设有对应手拧螺栓的定位孔，网盖转动到挡板内时，手拧螺栓的下端可插入定位孔内。

9、优选的，每个所述放置盒的外端均固定安装有橡胶圈，放置盒位于滤筒内时，橡胶圈和滤筒的内壁接触，位于最下端的放置盒的底端固定安装有支撑柱，位于最上端的放置盒上端的挡板和网盖的上端均固定安装有把手。

10、优选的，三个所述放置盒之间通过连接柱固定连接。

11、与现有技术相比，本实用新型的有益效果是：

12、本实用新型通过将待处理的油品输入输油管内，输油管内待处理的油品经过电磁加热器加热处理后，进入滤筒内部上端，并依次通过三个放置盒，并和放置盒内的中和脱酸剂、硅胶脱水剂和活性脱色剂反应，完成脱酸脱水脱色处理，处理合格后的油品通过出油管排出，可一次性解决脱酸脱水脱色问题，其效果十分理想，使得生产成本大幅降低。

1.一种同步脱酸脱水脱色的三位一体组合装置，其特征在于：包括：

2.根据权利要求1所述的一种同步脱酸脱水脱色的三位一体组合装置，其特征在于：所述电磁加热器（3）通过固定杆固定在壳体（1）的内端，壳体（1）的上端固定安装有盖板（2）。

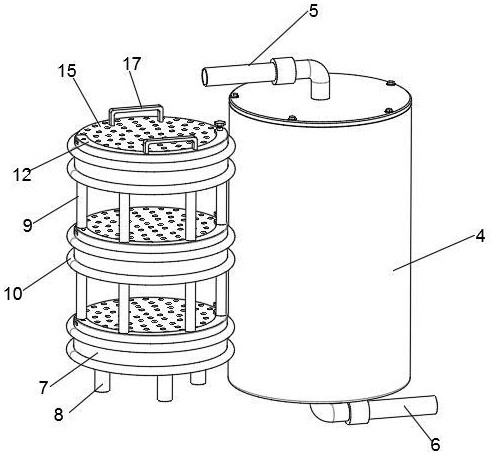

3.根据权利要求1所述的一种同步脱酸脱水脱色的三位一体组合装置，其特征在于：所述滤筒（4）的上端固定安装有输油管（5），下端固定安装有出油管（6），输油管（5）远离滤筒（4）的一端依次从若干个电磁加热器（3）中穿过。

4.根据权利要求1所述的一种同步脱酸脱水脱色的三位一体组合装置，其特征在于：每个所述放置盒（7）的底端均开设有若干个漏孔（11），每个所述放置盒（7）的上端一侧均固定安装有挡板（12）。

5.根据权利要求4所述的一种同步脱酸脱水脱色的三位一体组合装置，其特征在于：所述挡板（12）的一侧开设有转动槽（13），另一侧螺纹连接有手拧螺栓（14），网盖（15）的一端通过转轴转动连接在转动槽（13）内，网盖（15）的另一端开设有对应手拧螺栓（14）的定位孔（16），网盖（15）转动到挡板（12）内时，手拧螺栓（14）的下端可插入定位孔（16）内。

6.根据权利要求1所述的一种同步脱酸脱水脱色的三位一体组合装置，其特征在于：每个所述放置盒（7）的外端均固定安装有橡胶圈（10），放置盒（7）位于滤筒（4）内时，橡胶圈（10）和滤筒（4）的内壁接触，位于最下端的放置盒（7）的底端固定安装有支撑柱（8），位于最上端的放置盒（7）上端的挡板（12）和网盖（15）的上端均固定安装有把手（17）。

7.根据权利要求1所述的一种同步脱酸脱水脱色的三位一体组合装置，其特征在于：三个所述放置盒（7）之间通过连接柱（9）固定连接。
