一种升膜蒸发与分馏组合装备提高油品闪点的装置的制作方法

本技术涉及油品闪点提高装置，具体为一种升膜蒸发与分馏组合装备提高油品闪点的装置。

背景技术：

1、导热油的闪点并非固定值，它受到导热油具体类型和配方的影响，但一般来说，常见导热油的闪点通常在200℃至300℃之间，随着国内技术的进步，以及企业为生产安全着想，对导热油产品的闪点提出了严格的要求。

2、而国内目前大部分导热油的开口闪点在180～220℃之间，而广大用户则要求闪点在240℃以上，从而产生了供需矛盾。

技术实现思路

1、本实用新型的目的在于提供一种升膜蒸发与分馏组合装备提高油品闪点的装置，以解决上述背景技术中提出问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种升膜蒸发与分馏组合装备提高油品闪点的装置，包括：壳体和分馏柱，壳体的下端通过法兰盘密封连接有底壳，上端固定安装有两个分馏柱，所述底壳的下端固定安装有进料管，壳体内通过固定部件安装有若干根升膜管，壳体的底端设置有分盘管；

3、壳体的一端上侧固定安装有进口管，另一端的下侧固定安装有出口管；

4、两个所述分馏柱的上端分别固定安装有回油管和抽油管，回油管的一端固定安装有出油管。

5、优选的，所述固定部件包括固定板一和固定板二，固定板一固定在壳体的上端内壁，固定板二通过螺栓固定在壳体的下端内壁，固定板一和固定板二的侧壁上均开设有若干个对应升膜管的插接孔。

6、优选的，所述升膜管的上下两端的外壁均固定安装有挡环，升膜管的上端插入固定板一的插接孔内，下端穿过固定板二上的插接孔，且两块挡环分别和固定板一以及固定板二的内端侧壁抵触。

7、优选的，所述升膜管的外端通过套接有导热翅，并通过螺栓固定在两块挡环之间。

8、优选的，所述壳体的下端外壁固定安装有氨气进口管，氨气进口管的内端插入壳体内，并和分盘管的一端固定连接，分盘管的上端均匀开设有若干个出气孔。

9、优选的，所述底壳的上端内壁固定安装有密封板，密封板上均匀开设有若干个对应升膜管的密封孔，密封孔的内端固定安装有密封圈，密封孔和密封圈的截面均呈凸状。

10、优选的，所述底壳固定在壳体的下端时，升膜管的下端通过挤压密封圈插入密封孔内，并和密封圈的底端内壁紧密抵触。

11、与现有技术相比，本实用新型的有益效果是：

12、本实用新型将预热后的油品泵入升膜沸腾器的底部，用导热油或过热蒸汽将升膜管内的油品加热至300℃，同时导入0.1mpa的氮气作为沸腾气源，整个工艺系统采用抽真空（真空度为5kpa）系统，升膜沸腾器上部为两端填料作为分馏柱，并以回流作为提纯的手段，经过反复试验，取得了十分理想的效果，不仅闪点超过了240℃，而且初馏点也相应得到了提高，设计合理，实用性强，可快速有效提高开口闪点和初馏点，达到了预期目标，可为客户提供高闪点、高初馏点的产品。

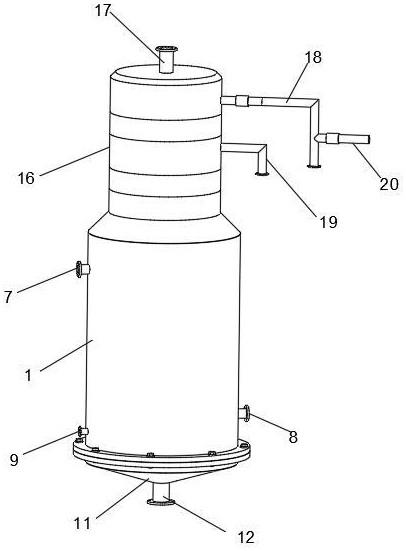

1.一种升膜蒸发与分馏组合装备提高油品闪点的装置，包括：壳体（1）和分馏柱（16），壳体（1）的下端通过法兰盘密封连接有底壳（11），上端固定安装有两个分馏柱（16），其特征在于：所述底壳（11）的下端固定安装有进料管（12），壳体（1）内通过固定部件安装有若干根升膜管（4），壳体（1）的底端设置有分盘管（10）；

2.根据权利要求1所述的一种升膜蒸发与分馏组合装备提高油品闪点的装置，其特征在于：所述固定部件包括固定板一（2）和固定板二（3），固定板一（2）固定在壳体（1）的上端内壁，固定板二（3）通过螺栓固定在壳体（1）的下端内壁，固定板一（2）和固定板二（3）的侧壁上均开设有若干个对应升膜管（4）的插接孔。

3.根据权利要求2所述的一种升膜蒸发与分馏组合装备提高油品闪点的装置，其特征在于：所述升膜管（4）的上下两端的外壁均固定安装有挡环（5），升膜管（4）的上端插入固定板一（2）的插接孔内，下端穿过固定板二（3）上的插接孔，且两块挡环（5）分别和固定板一（2）以及固定板二（3）的内端侧壁抵触。

4.根据权利要求1所述的一种升膜蒸发与分馏组合装备提高油品闪点的装置，其特征在于：所述升膜管（4）的外端通过套接有导热翅（6），并通过螺栓固定在两块挡环（5）之间。

5.根据权利要求1所述的一种升膜蒸发与分馏组合装备提高油品闪点的装置，其特征在于：所述壳体（1）的下端外壁固定安装有氨气进口管（9），氨气进口管（9）的内端插入壳体（1）内，并和分盘管（10）的一端固定连接，分盘管（10）的上端均匀开设有若干个出气孔。

6.根据权利要求1所述的一种升膜蒸发与分馏组合装备提高油品闪点的装置，其特征在于：所述底壳（11）的上端内壁固定安装有密封板（13），密封板（13）上均匀开设有若干个对应升膜管（4）的密封孔（14），密封孔（14）的内端固定安装有密封圈（15），密封孔（14）和密封圈（15）的截面均呈凸状。

7.根据权利要求1所述的一种升膜蒸发与分馏组合装备提高油品闪点的装置，其特征在于：所述底壳（11）固定在壳体（1）的下端时，升膜管（4）的下端通过挤压密封圈（15）插入密封孔（14）内，并和密封圈（15）的底端内壁紧密抵触。
