一种便于折叠的布草架结构及其工具车的制作方法

本技术属于布草运输设备，具体涉及一种便于折叠的布草架结构及其工具车。

背景技术：

1、酒店布草工具车是酒店保洁工作中用于载运清洁工具、客房用品以及毛巾、床单等布草的手推车。它通常配备有储物层架、工作台面以及用于盛放待洗或洁净布草的布草袋及其支撑架。作为客房清洁人员最重要的工具之一，合理设计的布草工具车能显著提高物料的转运效率和保洁工作的便利性。

2、为了提升布草架的灵活性与收纳便利性，现有技术中已有多种可拆卸或可折叠的布草架结构。例如，公告号为cn209862777u的中国专利文献，则提供了一种带可拆卸布袋架的客房服务车。该客房服务车包括框体，框体的至少一边侧壁上设有可拆卸的布袋架，布袋架通过一个或一个以上的支架连接侧壁，支架固定连接在侧壁上，布袋架的末端可拆卸地连接于支架上，布袋架用于套入布草袋的袋口。通过设置可拆卸的布袋架，在不需要布草袋时，可以将布草袋和布袋架拆卸下来，从而减少对空间的占用，提升了使用灵活性。然而，这类布草架为保障承重能力，其骨架多采用全金属焊接或复杂的铰接结构，导致整体重量较大、制造成本较高。同时，其折叠或收纳状态通常依赖于多个铰接点的配合，可能因金属件之间的碰撞产生噪音。此外，现有布草架在挂设布草袋后，布草袋通常呈较深的筒状结构，当袋内布草量较少时，工作人员需从袋口探身或伸手深入袋底才能拾取，操作极为不便。

3、因此，有必要针对现有技术存在的上述问题，提供一种便于折叠的布草架结构及其工具车。

技术实现思路

1、针对相关技术中的问题，本实用新型提出一种便于折叠的布草架结构及其工具车，以解决现有布草架因采用复杂铰接结构导致的重量大、成本高，以及布草袋过深致使取放少量布草时操作不便的技术问题。

2、本实用新型的技术方案是这样实现的：一种便于折叠的布草架结构，包括用于设置在车体侧部的架体组件和用于容纳布草的布袋，所述架体组件包括一个上架框、一个下架框以及两个用于与车体固定的转动座；两个所述转动座沿竖直方向间隔设置于车体同一侧，所述上架框和下架框分别通过其两侧的支臂对应地与上下两个转动座铰接；

3、每个所述转动座由具有弹性的材料制成，包括座体，所述座体上设有限位槽；所述上架框和下架框的支臂由刚性材料制成，每个支臂的末端伸入对应的所述限位槽内，并通过一穿过所述支臂末端与所述转动座的紧固轴实现铰接；所述紧固轴的装配使得所述转动座的限位槽壁对所述支臂产生持续的弹性挤压，从而在所述支臂与转动座之间形成用于定位的摩擦力；

4、所述转动座的座体在对应于所述上架框或下架框处于水平展开位置和竖直收起位置的方向上，均设有用于增加与支臂接触面积的抵压部；

5、所述下架框的主框体上设有用于承托所述布袋底部的支撑板；所述布袋的袋口挂设在上架框时，布袋的袋底自然垂落在所述支撑板上；

6、所述布袋的一个侧壁上设有一条完整的开口，所述开口设置在所述布袋的一个侧壁上，所述开口自下而上，沿该侧壁的高度方向延伸至顶部后，折返向下延伸至该侧壁的下部，所述开口处设置有拉链。

7、本实用新型通过采用弹性材料制成的转动座与刚性材料制成的架框支臂相配合，并借助紧固轴装配使转动座对支臂产生持续的弹性挤压，利用由此形成的摩擦阻力实现架框在展开与收起位置的自锁定，从而在取消额外复杂铰接与锁止部件的同时，确保了定位的可靠性与稳定性，显著简化了整体结构。此外，通过在下架框设置支撑板以承托布袋底部，结合在布袋侧壁设置独特的u形开口及拉链，使得在存取布草时无需从袋口深入底部，可直接从侧壁打开进行操作，极大地优化了少量布草取放的便利性。

8、作为以上方案的进一步改进，每个所述转动座的座体整体呈l形或类l形，上、下两个转动座的限位槽槽口相对设置；所述座体具有一个安装平面，通过穿过该安装平面的紧固件固定于车体侧壁；所述安装平面在靠近车体侧壁的一侧沿紧固件轴向突出形成有凸台。l形结构及其设置的凸台，使得转动座能够稳固地贴附于车体侧壁，不仅便于安装时快速定位与对正，更能通过凸台增大受力面积，分散紧固件所承受的应力，从而有效增强连接部位的刚性，防止因长期使用或振动导致的松动，确保了铰接点位的长期稳定可靠。

9、作为以上方案的进一步改进，所述支臂的末端呈圆弧形，在所述上架框或下架框处于水平展开或竖直收起位置时，所述圆弧形末端抵压在所述座体的内侧壁上。圆弧形末端在架框到达预定位置时，与座体内侧壁形成稳定的面接触与抵压，不仅提供了额外的机械限位，增强了抗意外转动的能力，还通过优化受力分布进一步巩固了由摩擦定位所维持的状态，从而显著提升了布草架在展开使用或折叠收起时的整体稳固性。

10、作为以上方案的进一步改进，所述支臂末端的厚度大于或等于所述转动座上限位槽的槽宽尺寸。通过使支臂末端厚度至少等于限位槽宽，在装配时形成适度的过盈或紧密配合，有效消除了部件间的活动间隙，从而显著增大了接触面的正压力，使得摩擦定位作用更为可靠持久。

11、作为以上方案的进一步改进，所述上架框和下架框均为金属件，所述转动座为塑料件。采用金属架框与塑料转动座的组合，可形成具有较高且稳定摩擦系数的接触副，巩固由摩擦定位所维持的状态。

12、作为以上方案的进一步改进，所述转动座的限位槽内壁表面和/或所述支臂的侧壁表面设置有增加摩擦系数的防滑纹路。于接触表面增设防滑纹路，能进一步显著增大局部摩擦阻力，使得两者间的摩擦定位作用更为积极可靠。

13、作为以上方案的进一步改进，所述下架框主框体的底部，在其远离车体的两个角位处设置有防撞轮，所述防撞轮的外轮廓超出所述主框体的外侧边缘。防撞轮优先于主框体与外部障碍物接触，能够有效缓冲并分散碰撞时产生的冲击力，从而避免刚性框架直接承受碰撞，有效延长了布草架结构使用寿命。

14、作为以上方案的进一步改进，所述布袋的袋口边缘向外延伸形成有挂边，所述挂边的末端设置有第一连接件；所述布袋靠近袋口的侧壁外侧设置有与所述第一连接件相匹配的第二连接件；所述挂边能够绕过所述上架框的主框体向后折返，使所述第一连接件与所述第二连接件连接，从而将布袋挂设于上架框。挂边与连接件相互配合，使得布袋能够便捷而可靠地悬挂于上架框，简化了传统繁琐的绑缚步骤，确保了布袋在承重及车体移动过程中与架框连接的牢固性，有效防止了布袋滑脱或歪斜。

15、作为以上方案的进一步改进，所述上架框的上方还设有一翻盖，所述翻盖的一侧通过水平设置的铰接件与车体侧壁转动连接；所述铰接件包括一固定在车体侧壁并向水平方向伸出的转轴，所述翻盖的对应侧设有与所述转轴转动配合的凹槽。翻盖通过水平铰接件实现稳定开合，能够在需要时覆盖布袋口，有效防止布草在运输中掉落，并在存取时便捷掀开。

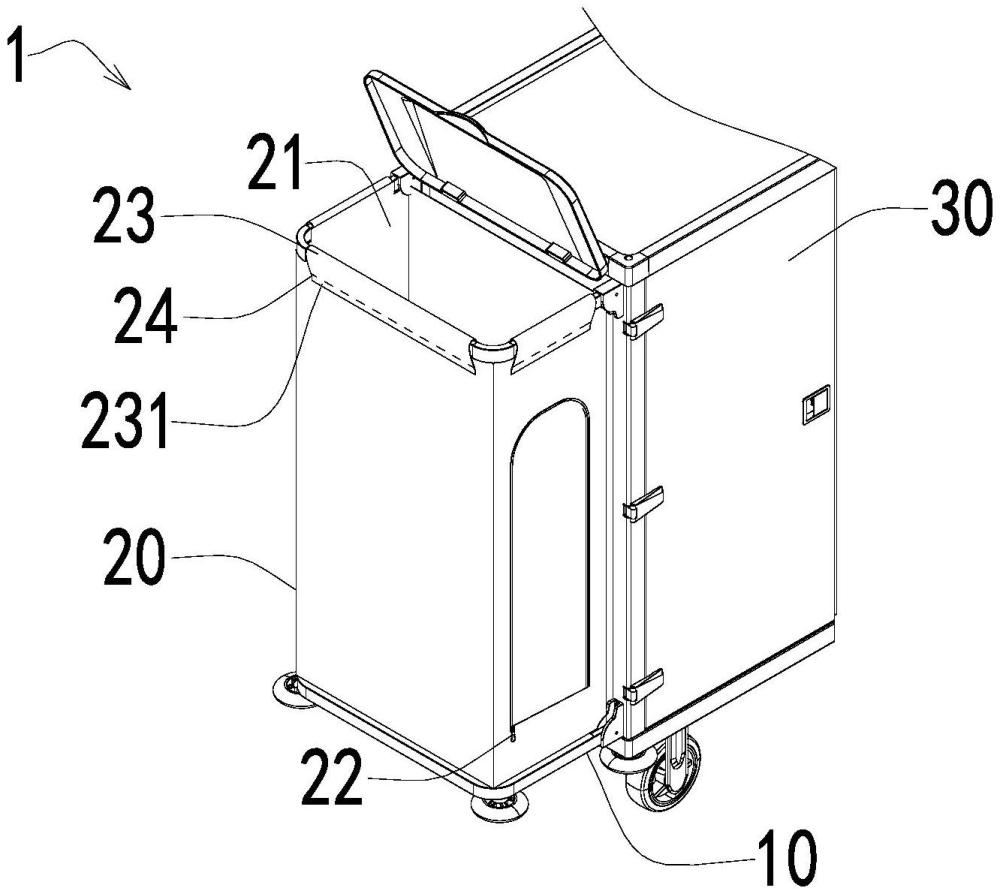

16、一种工具车，包括车体以及如上所述一种便于折叠的布草架结构，所述布草架结构的转动座固定于所述车体的至少一侧。通过应用上述便于折叠的布草架结构，使得该工具车在整体上显著继承了结构简化、重量减轻及成本降低的优势，同时，其布草取放的操作便利性与使用稳定性得到根本改善，有效克服了传统布草车笨重、操作不便的缺点。

17、有益效果：本实用新型通过采用弹性材料制成的转动座与刚性材料制成的架框支臂相配合，并借助紧固轴装配使转动座对支臂产生持续的弹性挤压，利用由此形成的摩擦阻力实现架框在展开与收起位置的自锁定，从而在取消额外复杂铰接与锁止部件的同时，确保了定位的可靠性与稳定性，显著简化了整体结构。此外，通过在下架框设置支撑板以承托布袋底部，结合在布袋侧壁设置独特的u形开口及拉链，使得在存取布草时无需从袋口深入底部，可直接从侧壁打开进行操作，极大地优化了少量布草取放的便利性。
