育儿器具的篷及具备该篷的育儿器具的制作方法

本发明涉及育儿器具的篷及具备该篷的育儿器具。

背景技术：

1、具有通气窗及通气窗罩的婴儿车的篷广为周知。例如，在专利文献1（日本专利第6189204号公报）中公开了具有通气部和遮阳构件的篷，该遮阳构件覆盖该通气部且遮挡阳光。在篷布上设有多个被卡合件，在遮阳构件上设有多个卡合件。若在篷的前方侧使被卡合件和卡合件这两件卡合，则在通气部与遮阳构件之间产生通气用的间隙。若在篷的后方侧使被卡合件和卡合件这两件卡合，则遮阳构件接近通气部，隔断外部气体向篷内的流入。

2、另外，在专利文献2（日本特开2004-284435号公报）中公开了具有网状窗构件和将网状窗构件覆盖的罩构件的篷。罩构件沿着篷的形状弯曲设置，且以位于窗封闭位置与窗敞开位置之间的转折点为界而弯曲的朝向翻转。

3、在先技术文献

4、专利文献

5、专利文献1：日本专利第6189204号公报

6、专利文献2：日本特开2004-284435号公报

技术实现思路

1、发明的概要

2、发明要解决的课题

3、希望有一种能够同时实现防止阳光、紫外线向篷内的侵入和提高篷内的通气性的技术。专利文献1所记载的遮阳构件在通气与非通气的切换中，需要将卡合件与被卡合件卡合/解除，操作花费劳力和时间。

4、另外，专利文献2所记载的罩构件关于其位置选择，仅限于将窗构件覆盖的窗封闭位置和将窗构件完全敞开的窗敞开位置中的任一个。即，无法选择将阳光隔断且同时能够确保通气性的位置。

5、本发明为了解决上述那样的课题而提出，其目的在于提供一种具有窗罩的育儿器具的篷，该窗罩不使用特别的固定构件，就能取得同时实现阳光的隔断和通气性的确保的位置。

6、用于解决课题的方案

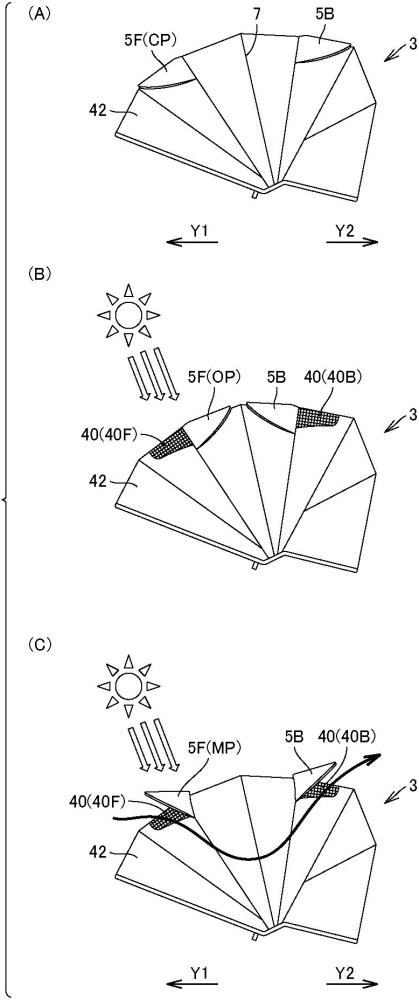

7、本发明的育儿器具的篷是将育儿器具中的孩童容纳空间的上方覆盖的篷，其具备：篷主体，其具有通气窗；以及窗罩，其在基端部与篷主体连接，将通气窗能够开闭地覆盖。窗罩具有以边界部为界而位于一侧的第一区域和位于另一侧的第二区域，且在边界部能够折弯。窗罩能选择性地取得关闭位置和立起位置，该关闭位置是第一区域接近通气窗，将通气窗覆盖的位置，该立起位置是边界部接近比通气窗靠另一侧的篷主体，并且第一区域从通气窗向上方分离而向一侧延伸的位置。

8、优选的是，在立起位置，第二区域的表背翻转。

9、优选的是，篷主体具有在宽度方向上向上方凸出的弯曲形状，窗罩沿着篷主体的弯曲面配置，在关闭位置，第二区域形成向上方凸出的弯曲面，在立起位置，第二区域形成表背翻转了的反向的弯曲面。

10、优选的是，边界部在关闭位置形成为向一侧凸出的大致圆弧状，其宽度方向的两端部位于窗罩的基端部。

11、优选的是，在第一区域及第二区域中的至少一方设有用于保持其形状的弹性的板状构件。

12、优选的是，沿着第一区域的外周缘部设有用于保持形状的弹性的芯材。

13、优选的是，篷主体具有弯曲成倒u字状的篷骨架，第二区域的底边部沿着篷骨架与篷主体连接。

14、发明效果

15、根据本发明，能够提供一种具有窗罩的育儿器具的篷，该窗罩不使用特别的固定构件，就能取得同时实现阳光的隔断和通气性的确保的位置。

1.一种育儿器具的篷，其是将育儿器具中的孩童容纳空间的上方覆盖的篷，其中，

2.根据权利要求1所述的育儿器具的篷，其中，

3.根据权利要求1所述的育儿器具的篷，其中，

4.根据权利要求3所述的育儿器具的篷，其中，

5.根据权利要求1所述的育儿器具的篷，其中，

6.根据权利要求1所述的育儿器具的篷，其中，

7.根据权利要求1所述的育儿器具的篷，其中，

8.一种育儿器具，其中，
