功能模组、转向结构及滑板车的制作方法

本申请涉及清洁设备，尤其涉及功能模组、转向结构及滑板车。

背景技术：

1、电动滑板车具有操作简单、灵活轻便、低能耗低碳环保、充电快速、续航里程长、骑行安全等优点。目前，电动滑板车已成为人们日常生活中短途出行的代步工具。

2、随着物联网、人工智能等技术的深度融合，现代电动滑板车已从单纯的代步工具演变为具备联网功能的智能终端设备。相关技术的电动滑板车上设置有功能模组，功能模组具有发光模块、信号模块以及发声模块等功能模块。其中，发光模块适于发射光线，该光线适于在转向结构上提供光线信号或者用作氛围灯。信号模块利用其内部的硬件结构可实现联网，以实现对滑板车的智能控制。

3、但是，相关技术的发光模块和信号模块的设置不合理，导致功能模组的结构较为臃肿，不利于功能模组的轻薄化，且发光模块容易对信号模块的信号收发造成干扰。

技术实现思路

1、本申请提供功能模组、转向结构及滑板车，以解决功能模组结构臃肿，且信号收发受到干扰的问题。

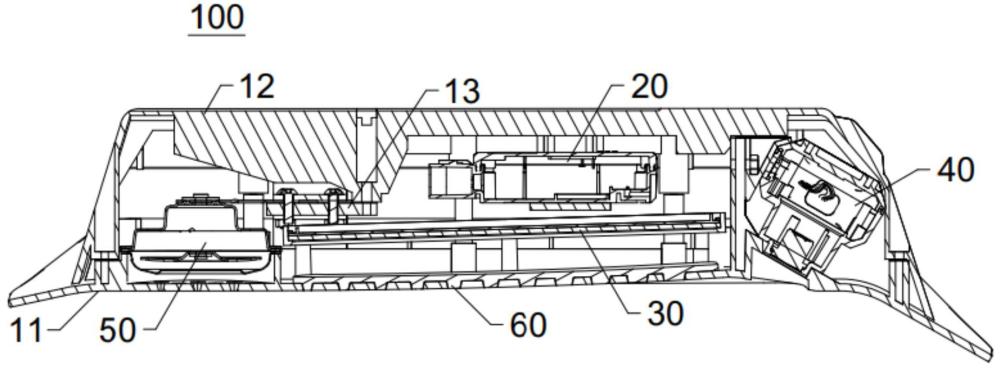

2、本申请的第一方面提供一种功能模组，包括功能盒、信号模块以及发光模块，信号模块连接于功能盒和/或转向结构的立柱，发光模块连接于功能盒和/或转向结构的立柱，发光模块包括支架以及发光组件，发光组件连接于支架，支架包括安装区，信号模块沿功能模组的厚度方向收发信号，且沿功能模组的厚度方向，信号模块用于收发信号的结构朝向支架的正投影位于安装区内，发光组件朝向支架的正投影位于安装区的范围之外。

3、本申请实施例提供的功能模组，信号模块与发光模块在厚度方向上间隔设置，如此将信号模块和发光模块集成于功能盒上，能够增加滑板车的功能，使滑板车至少具有信号控制以及发光的功能。信号模块和发光模组在功能模组的厚度方向上排布，使二者能够共享功能盒的部分安装轮廓和壳体占用空间，避免为照明与通信功能分别设置独立壳体而导致的结构冗余，并使功能模组在保持轻薄化外形的同时仍可兼顾照明显示与信号传输能力。另外，通过将信号模块用于收发信号的结构朝向支架的正投影位于安装区内，发光组件朝向支架的正投影位于安装区的范围之外，安装区的位置形成信号模块收发信号的区域，使信号模块的信号可由该区域穿透功能盒，且发光组件与信号模块收发信号的结构在功能模组的厚度方向上无重叠，也即两者在该方向上错位设置，发光组件不会直接压覆信号模块的核心通信区，信号模块的信号辐射面也不会被发光组件的主体结构完全遮挡，因而可减少由结构叠置带来的空间挤压、装配干涉及信号受扰问题。

4、在一种可能实现的方式中，发光模块还包括遮挡板，遮挡板为非金属件，遮挡板位于安装区内，发光组件设置于遮挡板的周侧，沿功能模组的厚度方向，发光组件的发光位置和信号模块分别位于遮挡板相对的两侧。

5、在一种可能实现的方式中，发光模块还包括导光板，导光板连接于支架，导光板设置于遮挡板背向信号模块的一侧，发光组件可朝向导光板发射光线。

6、在一种可能实现的方式中，发光组件包括电路板以及设置于电路板上的至少一个发光件，电路板连接于导光板，发光件位于导光板沿功能模组的宽度方向上的侧端。

7、在一种可能实现的方式中，支架包括围挡部和支撑部，围挡部和支撑部均为环形结构，支撑部的外环壁连接于围挡部的内环壁，围挡部围设形成容纳空间，发光模块位于容纳空间内，导光板背向遮挡板的一端抵接且连接于支撑部上，电路板连接于导光板背向支撑部的端面。

8、在一种可能实现的方式中，电路板的边缘延伸至抵接围挡部的内壁，围挡部的内壁设置有定位件，电路板对应定位件的位置设置有定位槽，定位件适于插接于定位槽，以使电路板相对支架的位置固定。

9、在一种可能实现的方式中，遮挡板背向导光板的端面朝信号模块凸设有凸环，凸环为环形结构，凸环和围挡部之间围设形成有环形空间，电路板位于环形空间内，且环形空间内适于填充胶水，以将电路板密封连接于环形空间内。

10、在一种可能实现的方式中，支撑部的内环壁设置有倒斜角，使支撑部的内环壁被设置为，沿支撑部靠近导光板的一端到支撑部远离导光板的一端的方向上，支撑部的内环壁围设的空间尺寸逐渐增加。

11、在一种可能实现的方式中，功能盒包括第一框架和第二框架，第一框架和第二框架之间围设有内置腔，信号模块以及发光模块均位于内置腔内。

12、在一种可能实现的方式中，第一框架具有朝向发光模块设置的出光位，出光位开设有多个出光孔，出光孔贯穿第一框架。

13、在一种可能实现的方式中，功能模组还包括扩散件，扩散件包括扩散本体以及凸设于扩散本体上的多个扩散部，扩散本体位于第一框架和发光模块之间，且扩散部插接于出光孔内。

14、在一种可能实现的方式中，支架上设置有抵接部，抵接部抵接于扩散本体朝向发光模块的端面上。

15、在一种可能实现的方式中，功能模组还包括视觉模块和发声模块，视觉模块和发声模块安装于功能盒，视觉模块和发声模块沿功能模组的长度方向排布。

16、在一种可能实现的方式中，第一框架还包括第一安装位，第一安装位设置有围板，围板围设形成插接空间，视觉模块插接于插接空间内，且视觉模块和围板之间相连接。

17、在一种可能实现的方式中，功能盒还包括固定板，第二框架设置有第二安装柱，固定板连接于第二安装柱，发声模块连接于固定板。

18、在一种可能实现的方式中，沿功能模组的厚度方向，固定板位于发光模块和第二框架之间，且固定板的正投影位于发光模块上。

19、在一种可能实现的方式中，第一框架上设置有第一固定柱，第二框架上对应第一固定柱的位置设置有第二固定柱，第一固定柱和第二固定柱之间通过螺钉连接。

20、在一种可能实现的方式中，信号模块包括模块本体以及安装座，功能盒上设置有第三固定柱，安装座适于连接第三固定柱，且将模块本体压紧于功能盒。

21、本申请的第二方面提供一种转向结构，包括把手、立柱以及上文的功能模组，把手连接于立柱，功能模组包括第一固定架，第一固定架连接于功能盒，第一固定架适于和立柱连接。

22、本申请的第三方面提供一种滑板车，包括行走结构以及上文的转向结构，转向结构转动连接于行走结构。

1.一种功能模组，其特征在于，包括：

2.如权利要求1所述的功能模组，其特征在于，所述发光模块还包括遮挡板，所述遮挡板为非金属件，所述遮挡板位于所述安装区内，所述发光组件设置于所述遮挡板的周侧，沿所述功能模组的厚度方向，所述发光组件的发光位置和所述信号模块分别位于所述遮挡板相对的两侧。

3.如权利要求2所述的功能模组，其特征在于，所述发光模块还包括导光板，所述导光板连接于所述支架，所述导光板设置于所述遮挡板背向所述信号模块的一侧，所述发光组件可朝向所述导光板发射光线。

4.如权利要求3所述的功能模组，其特征在于，所述发光组件包括电路板以及设置于所述电路板上的至少一个发光件，所述电路板连接于所述导光板，所述发光件位于所述导光板沿所述功能模组的宽度方向上的侧端。

5.如权利要求4所述的功能模组，其特征在于，所述支架包括围挡部和支撑部，所述围挡部和所述支撑部均为环形结构，所述支撑部的外环壁连接于所述围挡部的内环壁，所述围挡部围设形成容纳空间，所述发光模块位于所述容纳空间内，所述导光板背向所述遮挡板的一端抵接且连接于所述支撑部上，所述电路板连接于所述导光板背向所述支撑部的端面。

6.如权利要求5所述的功能模组，其特征在于，所述电路板的边缘延伸至抵接所述围挡部的内壁，所述围挡部的内壁设置有定位件，所述电路板对应所述定位件的位置设置有定位槽，所述定位件适于插接于所述定位槽，以使所述电路板相对所述支架的位置固定。

7.如权利要求5所述的功能模组，其特征在于，所述遮挡板背向所述导光板的端面朝所述信号模块凸设有凸环，所述凸环为环形结构，所述凸环和所述围挡部之间围设形成有环形空间，所述电路板位于所述环形空间内，且所述环形空间内适于填充胶水，以将所述电路板密封连接于所述环形空间内。

8.如权利要求5所述的功能模组，其特征在于，所述支撑部的内环壁设置有倒斜角，使所述支撑部的内环壁被设置为，沿所述支撑部靠近所述导光板的一端到所述支撑部远离所述导光板的一端的方向上，所述支撑部的内环壁围设的空间尺寸逐渐增加。

9.如权利要求1-8任一项所述的功能模组，其特征在于，所述功能盒包括第一框架和第二框架，所述第一框架和所述第二框架之间围设有内置腔，所述信号模块以及所述发光模块均位于所述内置腔内。

10.如权利要求9所述的功能模组，其特征在于，所述第一框架具有朝向所述发光模块设置的出光位，所述出光位开设有多个出光孔，所述出光孔贯穿所述第一框架。

11.如权利要求10所述的功能模组，其特征在于，所述功能模组还包括扩散件，所述扩散件包括扩散本体以及凸设于所述扩散本体上的多个扩散部，所述扩散本体位于所述第一框架和所述发光模块之间，且所述扩散部插接于所述出光孔内。

12.如权利要求11所述的功能模组，其特征在于，所述支架上设置有抵接部，所述抵接部抵接于所述扩散本体朝向所述发光模块的端面上。

13.如权利要求9所述的功能模组，其特征在于，所述功能模组还包括视觉模块和发声模块，所述视觉模块和所述发声模块安装于所述功能盒，所述视觉模块和所述发声模块沿所述功能模组的长度方向排布。

14.如权利要求13所述的功能模组，其特征在于，所述第一框架还包括第一安装位，所述第一安装位设置有围板，所述围板围设形成插接空间，所述视觉模块插接于所述插接空间内，且所述视觉模块和所述围板之间相连接。

15.如权利要求13所述的功能模组，其特征在于，所述功能盒还包括固定板，所述第二框架设置有第二安装柱，所述固定板连接于所述第二安装柱，所述发声模块连接于所述固定板。

16.如权利要求15所述的功能模组，其特征在于，沿所述功能模组的厚度方向，所述固定板位于所述发光模块和所述第二框架之间，且所述固定板的正投影位于所述发光模块上。

17.如权利要求9所述的功能模组，其特征在于，所述第一框架上设置有第一固定柱，所述第二框架上对应所述第一固定柱的位置设置有第二固定柱，所述第一固定柱和所述第二固定柱之间通过螺钉连接。

18.如权利要求1所述的功能模组，其特征在于，所述信号模块包括模块本体以及安装座，所述功能盒上设置有第三固定柱，所述安装座适于连接所述第三固定柱，且将所述模块本体压紧于所述功能盒。

19.一种转向结构，其特征在于，包括把手、立柱以及权利要求1-18任一项所述的功能模组，所述把手连接于所述立柱，所述功能模组包括第一固定架，所述第一固定架连接于所述功能盒，所述第一固定架适于和所述立柱连接。

20.一种滑板车，其特征在于，包括行走结构以及权利要求19所述的转向结构，所述转向结构转动连接于所述行走结构。
