一种电容脚长短可调式切割机的制作方法

本技术属于电容脚加工，具体涉及一种电容脚长短可调式切割机。

背景技术：

1、电容加工过程中，电容的引脚过长，需要使用切割装置，将多余的引脚切除，电容引脚切割装置主要功能就是切除电子元件多余的脚针，电容引脚切割装置的应用使电子企业可以提高生产效率、省去人工操作；

2、现有技术中，如中国专利号为：cn221632421u，包括切割装置；所述切割装置通过导向组件安装有连接板，连接板与控制杆连接，控制杆的底部设有凹槽，凹槽的内部安装有压件组件，压件组件处于凹槽内部自由上下位移，金属材质的压件组件底端设有v形结构。电容移动过程中，重块将重量施加给压件组件，压件组件借助重力导向位移，持续受力与电容顶端接触，压动电容顶端两侧，控制电容处于垂直状态位移，避免切割的时候出现倾斜，影响成品率；

3、虽然上述方案具有如上的优势，但是上述方案的劣势在于在对电容引脚进行切割时电容引脚可能会在运输的过程中发生弯曲，在对弯曲的引脚进行切割时会出现切割精度变差的问题，导致其在对电容引脚进行切割时废品率较高，影响对电容引脚的切割效率。

技术实现思路

1、本实用新型的目的在于提供一种电容脚长短可调式切割机，旨在解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种电容脚长短可调式切割机，包括切割部件，切割部件包括底座以及底座顶面固定设置的固定座，还包括，

4、下压组件，下压组件固定设置于固定座外壁上；

5、切割组件，切割组件设置于固定座外壁，下压组件外壁与切割组件外壁固定连接；

6、平整组件，平整组件设置于固定座上方；

7、控制组件，控制组件设置于固定座上方；所述平整组件外壁与控制组件外壁固定连接，所述控制组件外壁与切割组件外壳固定连接，所述下压组件外壁与控制组件外壁固定连接；

8、输送部件，输送部件包括振动盘装置与直振装置。

9、作为本实用新型一种优选的方案，所述切割组件包括升降块，所述升降块位于固定座外侧，所述升降块顶面通过第一螺栓设置有定刀，所述升降块顶面滑动设置有移动块，所述移动块外壁通过第二螺栓设置有动刀，所述升降块顶面固定设置有导轨，所述导轨外壁与移动块内侧面滑动连接，所述固定座内侧面固定设置有电动伸缩杆，所述电动伸缩杆输出端顶面与升降块底面固定连接，所述升降块外壁开设有排料槽。

10、作为本实用新型一种优选的方案，所述平整组件包括两个平整架，两个所述平整架底面均与固定座外壁滑动连接，两个所述平整架相近一侧面分别固定设置有两个平整块，所述固定座顶面固定设置有限位杆，所述限位杆外壁分别与两个平整架内侧面滑动连接，所述固定座外壁滑动设置有第一齿板以及第二齿板，所述固定座外壁通过轴承座一转动设置有齿轮，所述齿轮齿面分别与第一齿板以及第二齿板齿面啮合，所述第一齿板以及第二齿板外壁分别固定设置有两个连接架，两个所述连接架外壁分别与两个平整架外壁固定连接。

11、作为本实用新型一种优选的方案，所述控制组件包括伺服电机，所述伺服电机底面与固定座内侧面固定连接，所述伺服电机输出端固定设置有转动杆，所述转动杆外壁套设有连接套，所述连接套顶面固定设置有偏心盘，所述固定座内侧面固定设置有导向框，所述导向框内侧面滑动设置有回形框，所述回形框内侧面与偏心盘输出端外壁滑动连接，所述回形框外壁固定设置有移动架，所述移动架外壁与移动块外壁固定连接。

12、作为本实用新型一种优选的方案，所述转动杆外壁固定设置有限位块，所述限位块外壁与连接套内侧面滑动连接，所述连接套外壁通过轴承座二转动设置有连接杆，所述连接杆外壁与升降块外壁固定连接，所述回形框底面固定设置有控制架，所述控制架外壁与第二齿板外壁固定连接。

13、作为本实用新型一种优选的方案，所述下压组件包括下压架，所述固定座外壁固定设置有固定框，所述固定框内侧面与下压架外壁滑动连接，所述固定框顶面固定设置有延伸弹簧与阻尼器，所述延伸弹簧以及阻尼器顶面均与下压架内侧面固定连接，所述移动架外壁固定设置有挤压架，所述挤压架外壁与下压架顶面滑动连接，所述固定座顶面固定设置有下料架。

14、作为本实用新型一种优选的方案，所述振动盘装置外壁与底座外壁固定连接，所述直振装置外壁与固定座外壁固定连接，所述直振装置顶面通过两组第三螺栓设置有两个导向板。

15、与现有技术相比，本实用新型的有益效果是：

16、1、通过设置的切割部件，利用切割部件中的切割组件可以对电容脚进行切割，并且在切割的过程中通过下压组件可以对电容进行挤压，使得电容脚在切割时更为稳定，提高切割的精准性，再通过设置有平整组件可以在切割之前对电容进行挤压，使得电容脚在切割之前处于平整状态，进一步地提高切割的精准性。

17、2、通过设置的输送部件，利用输送部件中的振动盘装置与直振装置可以对电容脚进行输送，在输送的过程中不需要人工对其进行调整，使其在切割时的效率更高，并且在输送的过程中通过两个导向板可以使得输送稳定性更高。

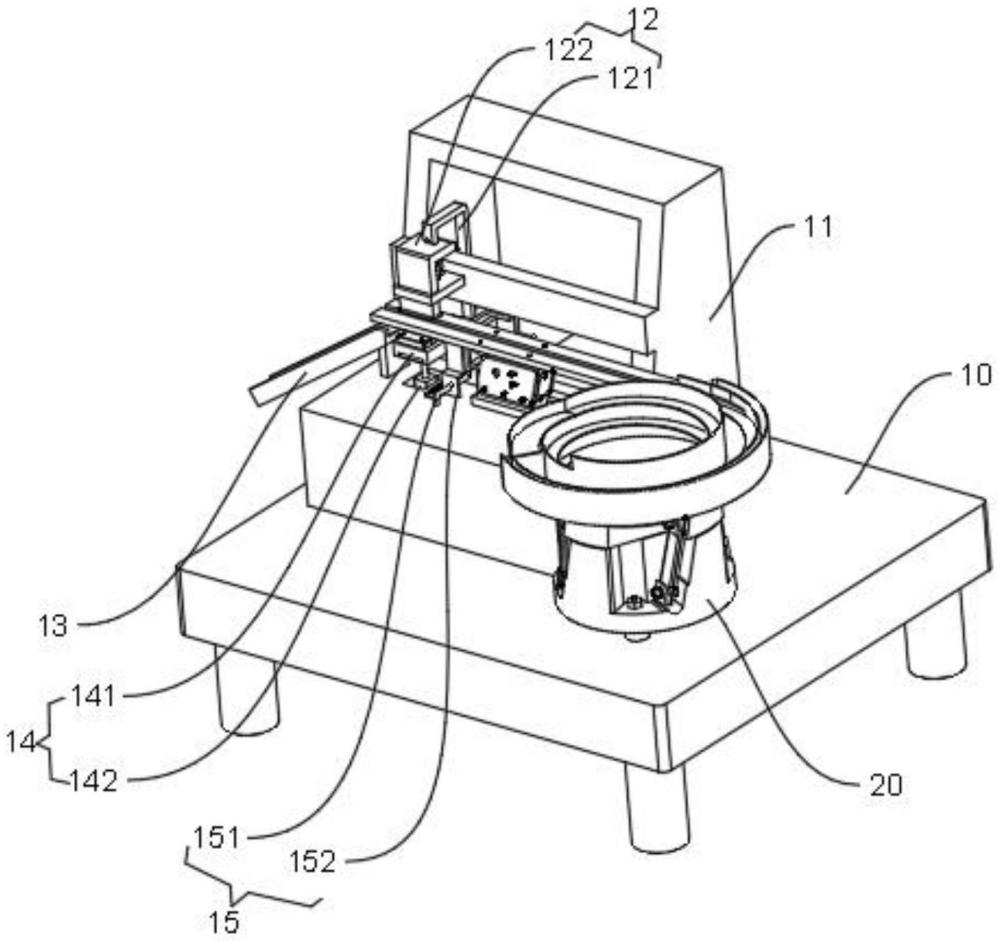

1.一种电容脚长短可调式切割机，包括切割部件，切割部件包括底座(10)以及底座(10)顶面固定设置的固定座(11)，其特征在于：还包括，

2.根据权利要求1所述的一种电容脚长短可调式切割机，其特征在于：所述切割组件(14)包括升降块(141)，所述升降块(141)位于固定座(11)外侧，所述升降块(141)顶面通过第一螺栓设置有定刀(143)，所述升降块(141)顶面滑动设置有移动块(146)，所述移动块(146)外壁通过第二螺栓设置有动刀(145)，所述升降块(141)顶面固定设置有导轨(147)，所述导轨(147)外壁与移动块(146)内侧面滑动连接，所述固定座(11)内侧面固定设置有电动伸缩杆(142)，所述电动伸缩杆(142)输出端顶面与升降块(141)底面固定连接，所述升降块(141)外壁开设有排料槽(144)。

3.根据权利要求2所述的一种电容脚长短可调式切割机，其特征在于：所述平整组件(15)包括两个平整架(152)，两个所述平整架(152)底面均与固定座(11)外壁滑动连接，两个所述平整架(152)相近一侧面分别固定设置有两个平整块(153)，所述固定座(11)顶面固定设置有限位杆(151)，所述限位杆(151)外壁分别与两个平整架(152)内侧面滑动连接，所述固定座(11)外壁滑动设置有第一齿板(155)以及第二齿板(157)，所述固定座(11)外壁通过轴承座一转动设置有齿轮(156)，所述齿轮(156)齿面分别与第一齿板(155)以及第二齿板(157)齿面啮合，所述第一齿板(155)以及第二齿板(157)外壁分别固定设置有两个连接架(158)，两个所述连接架(158)外壁分别与两个平整架(152)外壁固定连接。

4.根据权利要求3所述的一种电容脚长短可调式切割机，其特征在于：所述控制组件(16)包括伺服电机(161)，所述伺服电机(161)底面与固定座(11)内侧面固定连接，所述伺服电机(161)输出端固定设置有转动杆(163)，所述转动杆(163)外壁套设有连接套(164)，所述连接套(164)顶面固定设置有偏心盘(165)，所述固定座(11)内侧面固定设置有导向框(167)，所述导向框(167)内侧面滑动设置有回形框(166)，所述回形框(166)内侧面与偏心盘(165)输出端外壁滑动连接，所述回形框(166)外壁固定设置有移动架(168)，所述移动架(168)外壁与移动块(146)外壁固定连接。

5.根据权利要求4所述的一种电容脚长短可调式切割机，其特征在于：所述转动杆(163)外壁固定设置有限位块(162)，所述限位块(162)外壁与连接套(164)内侧面滑动连接，所述连接套(164)外壁通过轴承座二转动设置有连接杆(169)，所述连接杆(169)外壁与升降块(141)外壁固定连接，所述回形框(166)底面固定设置有控制架(154)，所述控制架(154)外壁与第二齿板(157)外壁固定连接。

6.根据权利要求4所述的一种电容脚长短可调式切割机，其特征在于：所述下压组件(12)包括下压架(122)，所述固定座(11)外壁固定设置有固定框(123)，所述固定框(123)内侧面与下压架(122)外壁滑动连接，所述固定框(123)顶面固定设置有延伸弹簧(124)与阻尼器(125)，所述延伸弹簧(124)以及阻尼器(125)顶面均与下压架(122)内侧面固定连接，所述移动架(168)外壁固定设置有挤压架(121)，所述挤压架(121)外壁与下压架(122)顶面滑动连接，所述固定座(11)顶面固定设置有下料架(13)。

7.根据权利要求1所述的一种电容脚长短可调式切割机，其特征在于：所述振动盘装置(20)外壁与底座(10)外壁固定连接，所述直振装置(22)外壁与固定座(11)外壁固定连接，所述直振装置(22)顶面通过两组第三螺栓设置有两个导向板(21)。
