一种小批量复杂壳体五轴加工工装的制作方法

本申请属于一种支撑工装，具体涉及一种小批量复杂壳体五轴加工工装。

背景技术：

1、一些零部件的壳体结构较为复杂，且对所在结构的质量具有重要作用。因此，对于复杂壳体的加工，最佳工艺路线是采用工序集中、五轴和数车配合的方法，借助五轴设备的精度，保证局部和外形尺寸的精密加工结果。

2、但是，实际加工中，对于小批量壳体的加工，若采用成熟的零点快换系统，成本较高，且五轴加工时容易发生干涉，影响壳体的加工效果。

技术实现思路

1、本申请针对目前小批量复杂壳体借助五轴设备进行加工时，存在成本高，容易在加工过程中因为干涉影响加工效果的技术问题，提供一种小批量复杂壳体五轴加工工装。

2、为了实现上述目的，本申请采用以下技术方案予以实现：

3、本申请提出一种小批量复杂壳体五轴加工工装，包括第一固定座和第二固定座；

4、所述第二固定座固定安装在所述第一固定座上；

5、所述第一固定座上和所述第二固定座上均设置有安装孔；所述第一固定座上的安装孔通过第一连接件与五轴床面的工艺底板连接；所述第二固定座上的安装孔通过第二连接件与待加工壳体的工艺台连接；

6、所述第二固定座顶部设有定位凸台，用于与待加工壳体的工艺台匹配定位。

7、进一步地，所述第一固定座上和第二固定座上还均设置有定位孔；

8、所述第一固定座上的定位孔通过第一定位件与五轴床面的工艺底板定位；所述第二固定座上的定位孔通过第二连接件与待加工壳体的工艺台定位。

9、进一步地，所述安装孔为螺纹孔，所述定位孔为销孔。

10、进一步地，所述第一固定座包括底盘和柱状的避让部；

11、所述避让部固定于底盘上，避让部的厚度小于底盘的直径，在底盘上位于避让部两侧形成避让空间；

12、所述第二固定座固定于避让部顶部。

13、进一步地，所述底盘和避让部为一体式结构。

14、进一步地，所述第二固定座呈柱状；

15、所述第二固定座与所述避让部垂直布置。

16、进一步地，所述第二固定座呈长方体状；

17、所述第二固定座两端延伸至避让空间上方。

18、进一步地，所述第二固定座上的安装孔和定位孔设置有两组，两组安装孔和定位孔均位于避让空间上方；

19、所述定位凸台位于两组安装孔和定位孔之间。

20、进一步地，所述第二固定座上一组安装孔包括两个，一组定位孔包括一个；

21、四个安装孔分别位于第二固定座的四个边角处，两个定位孔分别位于一组的两个安装孔之间。

22、进一步地，所述第一固定座上的安装孔设置有四个，定位孔设置有两个；

23、所述第一固定座上位于避让部两侧分别设置有两个安装孔，第一固定座上的两个定位孔均位于避让部的下方。

24、与现有技术相比，本申请具有以下有益效果：

25、本申请提出一种小批量复杂壳体五轴加工工装，包括第一固定座和第二固定座，第一固定座上的安装孔通过第一连接件与五轴床面的工艺底板连接，第二固定座上的安装孔通过第二连接件与待加工壳体的工艺台连接，第二固定座顶部设有定位凸台，用于与待加工壳体的工艺台匹配定位。整个工装结构简单，对于相似结构的待加工壳体可以采用相同的工装，有效降低了加工成本，也缩短了生产周期，更加容易实现加工，增加了工装的通用性。小批量生产时，可以通过定位孔和定位件定位，重复定位精度有保证，粗加工时，定位凸台能够提供足够的支撑强度，降低重切削对定位件的冲击力，保证定位件的重复使用寿命。通过双固定座配合安装孔的分层连接结构，结合避让空间设计和定位凸台，实现了工装系统的小型化与高精度定位，具有降低工装成本、减少加工干涉风险、提高定位精度和装夹稳定性的优点。整体结构保证重复定位精度和装夹强度，同时能够满足五轴对壳体五个面的加工，最大限度避免干涉。

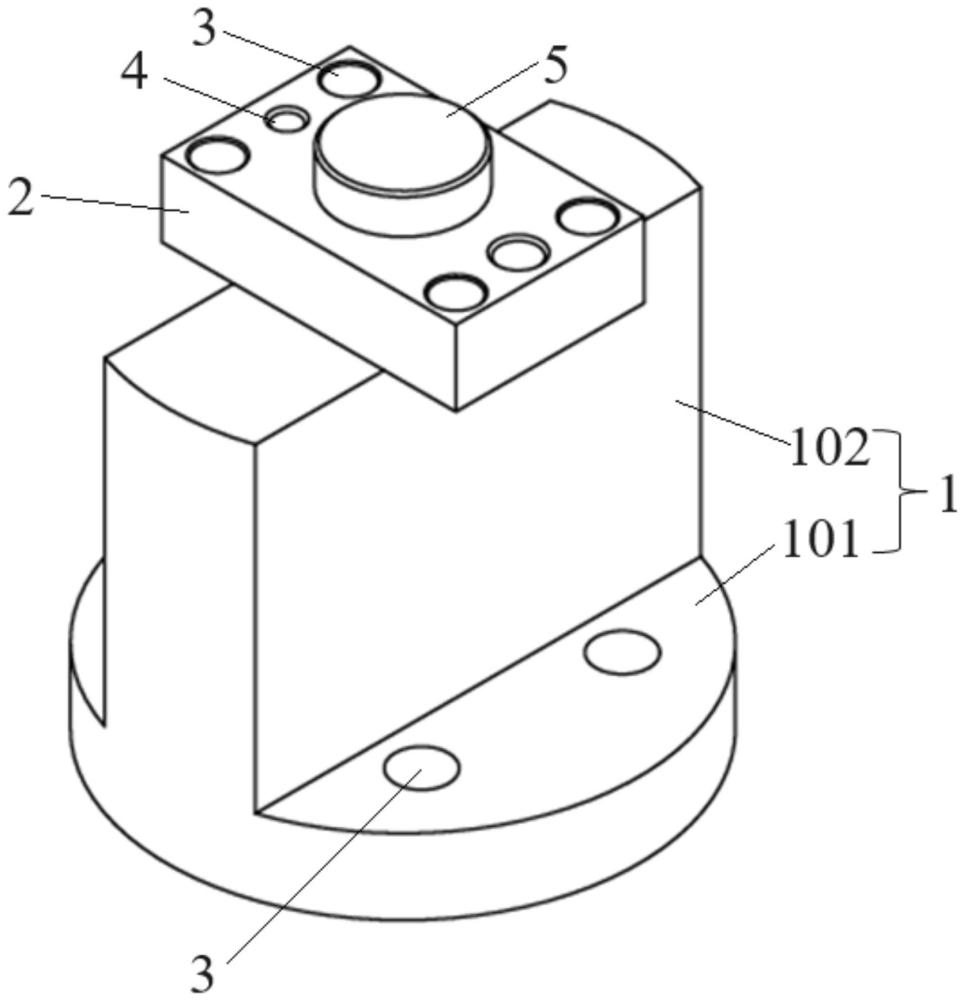

1.一种小批量复杂壳体五轴加工工装，其特征在于，包括第一固定座(1)和第二固定座(2)；

2.根据权利要求1所述一种小批量复杂壳体五轴加工工装，其特征在于，所述第一固定座(1)上和第二固定座(2)上还均设置有定位孔(4)；

3.根据权利要求2所述一种小批量复杂壳体五轴加工工装，其特征在于，所述安装孔(3)为螺纹孔，所述定位孔(4)为销孔。

4.根据权利要求3所述一种小批量复杂壳体五轴加工工装，其特征在于，所述第一固定座(1)包括底盘(101)和柱状的避让部(102)；

5.根据权利要求4所述一种小批量复杂壳体五轴加工工装，其特征在于，所述底盘(101)和避让部(102)为一体式结构。

6.根据权利要求4所述一种小批量复杂壳体五轴加工工装，其特征在于，所述第二固定座(2)呈柱状；

7.根据权利要求6所述一种小批量复杂壳体五轴加工工装，其特征在于，所述第二固定座(2)呈长方体状；

8.根据权利要求7所述一种小批量复杂壳体五轴加工工装，其特征在于，所述第二固定座(2)上的安装孔(3)和定位孔(4)设置有两组，两组安装孔(3)和定位孔(4)均位于避让空间上方；

9.根据权利要求8所述一种小批量复杂壳体五轴加工工装，其特征在于，所述第二固定座(2)上一组安装孔(3)包括两个，一组定位孔(4)包括一个；

10.根据权利要求9所述一种小批量复杂壳体五轴加工工装，其特征在于，所述第一固定座(1)上的安装孔(3)设置有四个，定位孔(4)设置有两个；
