一种内环和外套的热膨胀组装方法及加工工装与流程

本发明涉及半导体，尤其涉及一种内环和外套的热膨胀组装方法及加工工装。

背景技术：

1、例如公告号“cn114505783a”，公开了“一种抗划伤的保持环”，所述抗划伤的保持环包括刚性环和弹性环；所述弹性环包括第一粘接面和研磨面；所述刚性环包括第二粘接面和固定面；所述第一粘接面和第二粘接面通过粘结剂紧贴固定；所述研磨面上等间距设置有至少三个呈倾斜设置的条状凹槽；所述条状凹槽与所述研磨面的上表面的连接处没有倒圆角。在实际应用中，外套和内环的连接方式一般是将外套撑开套接在内环上，当外套的材质是特氟龙这类时，由于特氟龙的弹性很一般，在撑开之后几乎无法回弹，从而导致内环和外套之间处于一个较为松垮的连接状态；而若是设置内环和外套为间隙配合，则连接强度全部依靠粘接剂，对于粘接剂的涂抹均匀性和内环、外套的尺寸加工有着较高的需求。

技术实现思路

1、针对背景技术中提到的现有技术存在内环和外套无法紧密进行连接的问题，本发明提供了一种内环和外套的热膨胀组装方法，能够在不撑开外套的前提下，将外套和内环套接在一起，并且能够保证外套在内环上的连接均匀性，同时能够依靠外套在内环上的锁紧力保证两者之间的连接强度。

2、为实现上述目的，本发明采用以下技术方案。

3、一种内环和外套的热膨胀组装方法，包括以下步骤：

4、s1、计算在加热状态下内环的膨胀量，得到加热状态外套穿过膨胀状态下的内环所需的最小内径；

5、s2、根据加热状态下外套的的最小内径，反推出室温状态下外套的内径；加工出对应尺寸的外套；

6、s3、加工出于锥形结构的导引锥，导引锥底面贴合内环且两者的边沿齐平；导引锥与内环同材质；

7、s4、将外套放置在导引锥上，进行升温；外套的热膨胀量大于导引锥及内环，外套的内径逐渐变大并能够穿过导引锥套接在内环上；

8、s5、冷却至室温，外套在内环上受冷收缩。

9、作为优选，所述导引锥上设置有镂空区。

10、作为优选，所述导引锥包括有若干叠放锥环，自上而下，各个所述叠放锥环的底部边沿直径依次增大，在步骤s3中，选取底部边沿与内环齐平的叠放锥环，在此叠放锥环上依次放置底部边沿逐渐缩小的叠放锥环。

11、作为优选，相邻叠放锥环的导引面非连续对接，相邻叠放锥环的导引面之间形成有收缩式的阶梯段差。

12、作为优选，所述外套和内环的外侧留有相同的加工余量，在步骤s5结束后，对内套和外环组合形成的组件件进行整体加工。

13、作为优选，所述内环为铝材质。

14、作为优选，所述外套为特氟龙材质。

15、本发明还公开了一种加工工装，包括有导引锥，所述导引锥上设置有导引面，所述导引面的底部边沿与内环的外径齐平。

16、作为优选，所述导引锥包括有若干叠放锥环，所述叠放锥环包括有窄端和宽端，相邻所述叠放锥环的宽端与窄端在横向方向和竖向方向上均有重叠，较上位的所述叠放锥环的宽端局部套接在较下位的叠放锥环的窄端上。

17、作为优选，所述叠放锥环的底部边沿上设置有内缩弧角。

18、本发明的有益效果如下：

19、（1）通过热膨胀系数的不同，使得外套能够在加热状态下，利用导引锥滑落至内环上，从而避免将外套撑开，保证了外套和内环之间的连接稳定性和便捷性；

20、（2）能够避免在内环和外套连接过程中，外套由于撑开导致无法回弹的情况出现，保证了外套和内环之间的紧密连接；

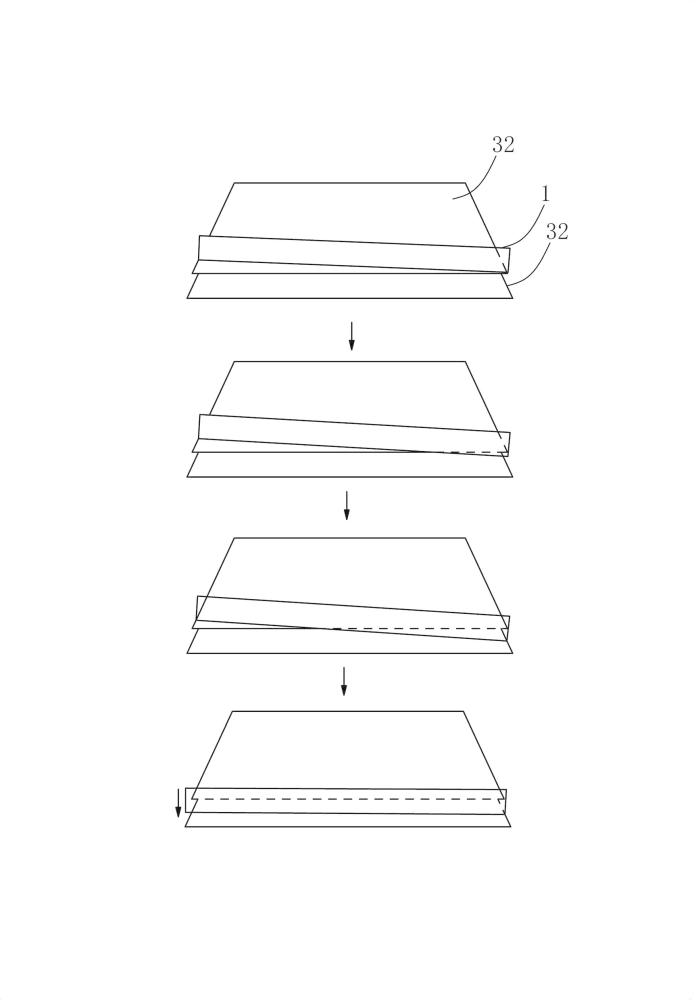

21、（3）通过导引锥能够保证外套能够流畅与内环进行连接，并将导引锥设置成多个叠放锥环的结构，能够适配多种规格尺寸的外套和内环；在各叠放锥环之间形成阶梯段差，使得当外套在滑移过程中能够自动修正偏移量，从而提高外套与内环对接时的水平度。

1.一种内环和外套的热膨胀组装方法，其特征在于，包括以下步骤：

2.根据权利要求1中所述的一种内环和外套的热膨胀组装方法，其特征在于，所述导引锥上设置有镂空区。

3.根据权利要求1中所述的一种内环和外套的热膨胀组装方法，其特征在于，所述导引锥包括有若干叠放锥环，自上而下，各个所述叠放锥环的底部边沿直径依次增大，在步骤s3中，选取底部边沿与内环齐平的叠放锥环，在此叠放锥环上依次放置底部边沿逐渐缩小的叠放锥环。

4.根据权利要求3中所述的一种内环和外套的热膨胀组装方法，其特征在于，相邻叠放锥环的导引面非连续对接，相邻叠放锥环的导引面之间形成有收缩式的阶梯段差。

5.根据权利要求1中所述的一种内环和外套的热膨胀组装方法，其特征在于，所述外套和内环的外侧留有相同的加工余量，在步骤s5结束后，对内套和外环组合形成的组件件进行整体加工。

6.根据权利要求1-5中任意一项所述的一种内环和外套的热膨胀组装方法，其特征在于，所述内环为铝材质。

7.根据权利要求1-5中任意一项所述的一种内环和外套的热膨胀组装方法，其特征在于，所述外套为特氟龙材质。

8.一种加工工装，应用到权利要求1-7中任意一项所述的一种内环和外套的热膨胀组装方法，其特征在于，包括有导引锥，所述导引锥上设置有导引面，所述导引面的底部边沿与内环的外径齐平。

9.根据权利要求8中所述的一种加工工装，其特征在于，所述导引锥包括有若干叠放锥环，所述叠放锥环包括有窄端和宽端，相邻所述叠放锥环的宽端与窄端在横向方向和竖向方向上均有重叠，较上位的所述叠放锥环的宽端局部套接在较下位的叠放锥环的窄端上。

10.根据权利要求9中所述的一种加工工装，其特征在于，所述叠放锥环的底部边沿上设置有内缩弧角。
