一种经济型数控车床辅助对刀装置

本技术公开了一种经济型数控车床辅助对刀装置，属于机加工设备领域。

背景技术：

1、数控车床对刀是加工前必要的工作内容。目前，数控车床较为普遍的对刀方法为试切法和使用机内对刀仪对刀。试切法优点是成本低，适应性广，可靠性强，缺点是效率较低，多刀加工时需要对每一把刀进行试切对刀。使用机内对刀仪优点是效率高，精度高，缺点是成本高，占用空间，需维护。

技术实现思路

1、本实用新型所要解决的技术问题是现有的试切法对刀繁琐且效率低，而机内对刀仪成本高。

2、本实用新型解决其技术问题所采用的技术方案是：一种经济型数控车床辅助对刀装置，包括安装座、x向滑动尺、y向升降螺钉和z向滑动尺，所述z向滑动尺滑动设置在安装座上，x向滑动尺与z向滑动尺垂直设置，且与z向滑动尺滑动连接，y向升降螺钉沿安装座厚度方向垂直设置在x向滑动尺端部，且y向升降螺钉下端距x向滑动尺距离可调。

3、其中，上述装置中还包括定位销，所述安装座中部设置有两组成十字形布置定位孔，且每组定位孔包括四个成矩形布置的盲孔，且宽度方向的两个盲孔的间距等于z向滑动尺的宽度。

4、进一步，上述装置中所述安装座中部设置有中心孔，且中心孔位于定位孔的内侧，所述中心孔内设置有转动销，转动销上端设置有滑槽，z向滑动尺滑动设置在滑槽内。

5、进一步，上述装置中所述滑槽为燕尾槽结构，且z向滑动尺截面为燕尾形结构。

6、其中，上述装置中所述z向滑动尺一端设置有调节槽，x向滑动尺滑动设置在调节槽内。

7、进一步，上述装置中所述调节槽为燕尾槽结构，x向滑动尺截面为燕尾形结构。

8、其中，上述装置中所述x向滑动尺端部设置有螺纹孔，所述y向升降螺钉穿设在螺纹孔内且与x向滑动尺螺纹连接。

9、进一步，上述装置中所述中心孔为倒圆台结构，所述转动销下部为适配的倒圆台结构。

10、其中，上述装置中所述安装座上设置有可与刀座连接的安装孔。

11、其中，上述装置中所述x向滑动尺和z向滑动尺上设置有刻度线。

12、本实用新型的有益效果是：本装置结构简单，安装方便，且制作成本低廉。本装置适用于多刀加工时的对刀需求。使用时，只需要使用一把刀进行试切对刀，其它刀具通过辅助对刀装置，测量出与试切刀的相对距离，即可确定其它刀具的坐标位置，避免对每把刀都进行试切对刀，操作更加便捷，提高了对刀效率。

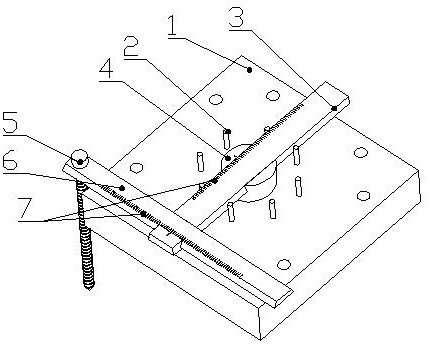

1.一种经济型数控车床辅助对刀装置，其特征在于：包括安装座（1）、x向滑动尺（6）、y向升降螺钉（5）和z向滑动尺（3），所述z向滑动尺（3）滑动设置在安装座（1）上，x向滑动尺（6）与z向滑动尺（3）垂直设置，且与z向滑动尺（3）滑动连接，y向升降螺钉（5）沿安装座（1）厚度方向垂直设置在x向滑动尺（6）端部，且y向升降螺钉（5）下端距x向滑动尺（6）距离可调。

2.如权利要求1所述的一种经济型数控车床辅助对刀装置，其特征在于：还包括定位销（2），所述安装座（1）中部设置有两组成十字形布置定位孔（12），且每组定位孔（12）包括四个成矩形布置的盲孔，且宽度方向的两个盲孔的间距等于z向滑动尺（3）的宽度。

3.如权利要求2所述的一种经济型数控车床辅助对刀装置，其特征在于：所述安装座（1）中部设置有中心孔（11），且中心孔（11）位于定位孔（12）的内侧，所述中心孔（11）内设置有转动销（4），转动销（4）上端设置有滑槽（41），z向滑动尺（3）滑动设置在滑槽（41）内。

4.如权利要求3所述的一种经济型数控车床辅助对刀装置，其特征在于：所述滑槽（41）为燕尾槽结构，且z向滑动尺（3）截面为燕尾形结构。

5.如权利要求1所述的一种经济型数控车床辅助对刀装置，其特征在于：所述z向滑动尺（3）一端设置有调节槽（31），x向滑动尺（6）滑动设置在调节槽（31）内。

6.如权利要求5所述的一种经济型数控车床辅助对刀装置，其特征在于：所述调节槽（31）为燕尾槽结构，x向滑动尺（6）截面为燕尾形结构。

7.如权利要求1所述的一种经济型数控车床辅助对刀装置，其特征在于：所述x向滑动尺（6）端部设置有螺纹孔，所述y向升降螺钉（5）穿设在螺纹孔内且与x向滑动尺（6）螺纹连接。

8.如权利要求3所述的一种经济型数控车床辅助对刀装置，其特征在于：所述中心孔（11）为倒圆台结构，所述转动销（4）下部为适配的倒圆台结构。

9.如权利要求1所述的一种经济型数控车床辅助对刀装置，其特征在于：所述安装座（1）上设置有可与刀架连接的安装孔（13）。

10.如权利要求1所述的一种经济型数控车床辅助对刀装置，其特征在于：所述x向滑动尺（6）和z向滑动尺（3）上设置有刻度线（7）。
