一种多轴深孔钻机的制作方法

本技术涉及机械加工设备领域，特别涉及一种多轴深孔钻机。

背景技术：

1、在机械加工过程中，对于一些工件表面需要多点开孔时，且开孔的深度一致，此时可采用多轴钻孔器来实现多点同步开孔，以确保多点开孔深度一致，且能够有效提升加工速度。

2、然而现有的多轴钻孔器在进行钻深孔时，一方面容易因为钻杆太长，导致钻孔时出现较大的摆幅，从而导致钻孔失败，另一方面对于钻孔深度不能精确控制，为此特提供一种多轴深孔钻机以解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种多轴深孔钻机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种多轴深孔钻机，包括：

3、钻台；

4、主轴头，其安装于所述钻台上；

5、多轴钻孔器，其与所述主轴头与多轴钻孔器之间安装有传动主轴；

6、定位架，其固定设置于所述钻台上，且定位架上固定设置有能够沿所述定位架调整上下安装高度的定位板，所述多轴钻孔器的输出端贯穿所述定位板，以限制所述多轴钻孔器的行程；

7、喷淋降温件，其安装于所述钻台上，用于对工件进行降温。

8、优选的，所述定位架包括固定设置在所述钻台上的支撑底座，所述支撑底座的两侧固定设置有立柱，所述定位板通过螺母可选择地安装于所述立柱外壁任意高度。

9、优选的，所述多轴钻孔器的输出端固定安装有钻头，所述定位板上开设有适配钻头的贯穿槽位。

10、优选的，所述多轴钻孔器的两侧均固定设置有升降导套，所述升降导套活动套接在所述立柱的外壁。

11、优选的，所述定位板上固定设置有导轨，所述导轨的顶端活动贯穿所述升降导套，所述导轨的底端外表面活动套接有弹簧。

12、优选的，所述支撑底座上切正对所述贯穿槽位处安装有用于限制工件位置的工件卡座。

13、优选的，所述钻台的顶部固定设置有安装柱，所述主轴头固定安装在所述安装柱上，所述传动主轴于所述主轴头中上下升降设置。

14、优选的，所述主轴头的外壁固定安装有启停开关，所述钻台上固定安装有操作面板。

15、优选的，所述喷淋降温件包括安装于所述定位板上的万向喷头和安装于所述钻台内部的循环水箱，所述万向喷头与所述循环水箱之间安装有循环泵。

16、优选的，所述钻台上固定设置有下水管，所述循环水箱上放置有过滤篮，所述下水管的底端正对所述过滤篮。

17、本实用新型的技术效果和优点：

18、该多轴深孔钻机，通过预调定位板的高度，启动主轴头，此时主轴头驱动传动主轴旋转的同时，驱动传动主轴向下移动，传动主轴带动多轴钻孔器向下移动，同时带动多个钻头同步旋转，此时钻头沿着贯穿槽位向下移动对工件进行钻孔，当钻头下降时，升降导套同步向下移动，使得弹簧被压缩，当弹簧压缩至极限时，传动主轴带动多轴钻孔器上升，从而实现钻孔深度控制，并且利用贯穿槽位对钻头进行定位，避免其因为过长而在钻孔时发生偏斜。

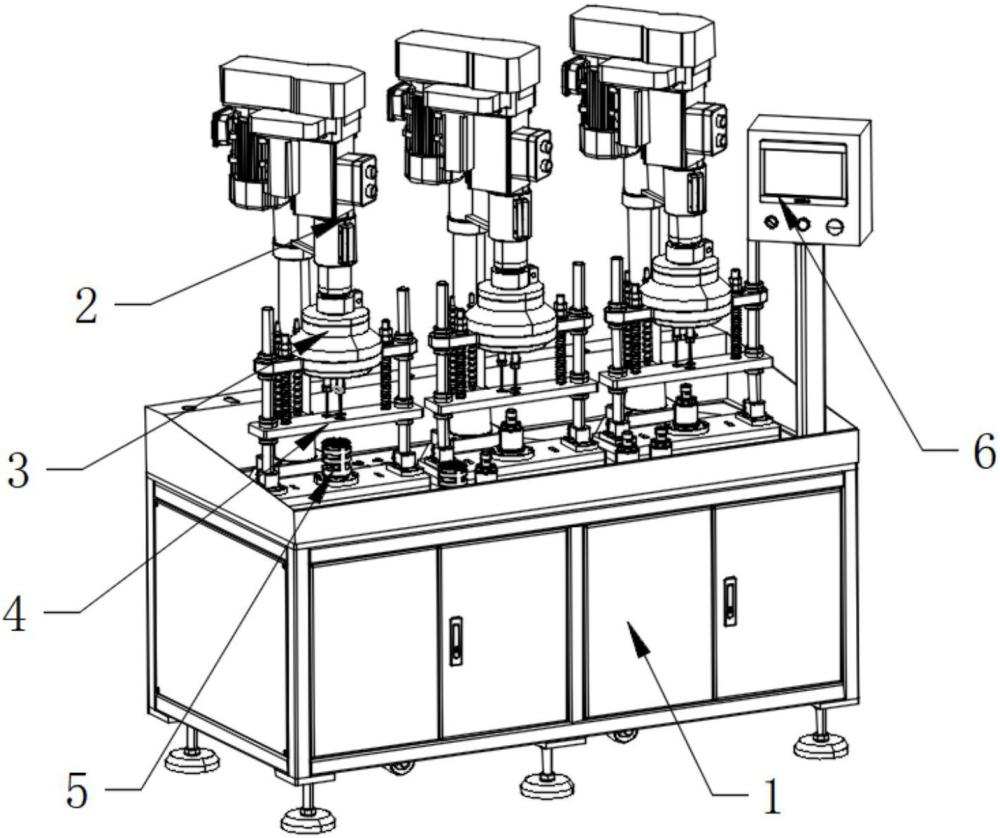

1.一种多轴深孔钻机，其特征在于，包括：

2.根据权利要求1所述的一种多轴深孔钻机，其特征在于，所述定位架（4）包括固定设置在所述钻台（1）上的支撑底座（41），所述支撑底座（41）的两侧固定设置有立柱（42），所述定位板（43）通过螺母可选择地安装于所述立柱（42）外壁任意高度。

3.根据权利要求2所述的一种多轴深孔钻机，其特征在于，所述多轴钻孔器（3）的输出端固定安装有钻头（32），所述定位板（43）上开设有适配钻头（32）的贯穿槽位（46）。

4.根据权利要求3所述的一种多轴深孔钻机，其特征在于，所述多轴钻孔器（3）的两侧均固定设置有升降导套，所述升降导套活动套接在所述立柱（42）的外壁。

5.根据权利要求4所述的一种多轴深孔钻机，其特征在于，所述定位板（43）上固定设置有导轨（44），所述导轨（44）的顶端活动贯穿所述升降导套，所述导轨（44）的底端外表面活动套接有弹簧（45）。

6.根据权利要求5所述的一种多轴深孔钻机，其特征在于，所述支撑底座（41）上切正对所述贯穿槽位（46）处安装有用于限制工件位置的工件卡座（5）。

7.根据权利要求1所述的一种多轴深孔钻机，其特征在于，所述钻台（1）的顶部固定设置有安装柱（23），所述主轴头（2）固定安装在所述安装柱（23）上，所述传动主轴（22）于所述主轴头（2）中上下升降设置。

8.根据权利要求7所述的一种多轴深孔钻机，其特征在于，所述主轴头（2）的外壁固定安装有启停开关（24），所述钻台（1）上固定安装有操作面板（6）。

9.根据权利要求1所述的一种多轴深孔钻机，其特征在于，所述喷淋降温件包括安装于所述定位板（43）上的万向喷头（9）和安装于所述钻台（1）内部的循环水箱（7），所述万向喷头（9）与所述循环水箱（7）之间安装有循环泵（8）。

10.根据权利要求9所述的一种多轴深孔钻机，其特征在于，所述钻台（1）上固定设置有下水管，所述循环水箱（7）上放置有过滤篮，所述下水管的底端正对所述过滤篮。
