一种模具组件及步进式弯管机的制作方法

本发明涉及模具组，具体涉及一种模具组件及步进式弯管机。

背景技术：

1、为了提高生产效率，通常是生产出来较长的圆管，接着将圆管定长裁切，之后再将其输送到步进式弯管机中，步进式弯管机的输送设备将其输送到模具组件中，通过模具组件驱动圆管弯曲成所需要的角度。

2、授权公告号为cn224586777u的中国专利文件，公开了一种弯管模具，包括第一分体和第二分体，所述第一分体和所述第二分体可拆卸连接，所述第一分体具有沿所述第一分体周向延伸的弯槽部，所述第二分体具有沿所述第一分体第一切向延伸的第一直槽部，所述弯槽部延伸方向上的一端设有第一端口，所述第一直槽部延伸方向上的一端设有第三端口，所述第一端口和所述第三端口对接；上述现有技术可以根据需要在同一第二分体上切换不同的第一分体来获得不同长度的弯槽部，以便能够生产不同长度的弯管段，还可以根据需要在同一第一分体上切换不同的第二分体来获得不同长度的第一直槽部，以便能够生产不同长度的直管段，通用性高。

3、但是弯管机所加工的圆管有可能是放置过久或者其他原因，导致表面有锈迹的圆管，而这些圆管表面的杂质等，掉落在模具组中，就可能导致模具组后续弯曲圆管时，模具组的表面受损，并且一些表面脏乱的圆管在弯曲的时，可能会因为表面锈迹等，导致模具组件和圆管之间打滑。

技术实现思路

1、本发明目的是针对背景技术中存在的问题，提出一种模具组件及步进式弯管机。

2、本发明的技术方案：包括弯管机安装台，安装在弯管机安装台上的驱动单元；安装在驱动单元上的摩擦机构；安装在摩擦机构上，且用于杂质清洁的清洁机构；安装在摩擦机构内，且用于随着摩擦组件活动进行降温的降温机构；摩擦机构包括固定单元、推动单元和防滑件；固定单元安装在弯管机安装台上，且用于控制推动单元施加给防滑件的推力；推动单元安装在驱动单元内，且用于推动防滑件和圆管贴合；防滑件的两端分别连接清洁机构和驱动单元；驱动单元驱动弯管，固定单元带动推动组件将防滑件和圆管贴合紧密。

3、优选的，驱动单元包括驱动设备一、转动底座、下模具、驱动设备二、驱动杆和上模具；驱动设备一安装在弯管机安装台底部，其输出轴连接转动底座；下模具安装在转动底座上；驱动设备二安装在转动底座内；驱动杆安装在驱动设备二的输出端上，驱动杆的顶端连接上模具；下模具和上模具上均安装有摩擦机构、清洁机构和降温机构。

4、优选的，固定单元包括伸缩件、螺纹杆和锥形件；伸缩件安装在弯管机安装台上，且顶端连接螺纹杆；锥形件套接在驱动杆的表面。

5、优选的，固定单元还包括卡接杆和螺纹管，两个锥形件分别螺纹配合在螺纹杆和螺纹管的表面；卡接杆安装在螺纹杆的底部，螺纹管套接在卡接杆的表面，螺纹管随着螺纹杆旋转；螺纹管活动套接在下模具内；锥形件套接在驱动杆的表面。

6、优选的，推动单元包括弹性件一和推动件；下模具和上模具的内腔均安装有板一；弹性件一的两端分别连接板一和推动件。

7、优选的，推动单元还包括弹性件二和滚轮件，弹性件二的两端分别连接滚轮件和推动件；滚轮件位于固定单元的升降路径上。

8、优选的，清洁机构包括卷簧件、收线盘、拉绳和清洁单元；卷簧件安装在上模具上；卷簧件的旋转轴连接收线盘；拉绳的两端分别连接清洁单元和收线盘。

9、优选的，清洁单元包括清洁伸缩环和弹簧一；弹簧一的两端分别安装在清洁伸缩环的活动端上；清洁伸缩环通过弹簧一的弹性伸缩；清洁伸缩环贴合着下模具或上模具的表面升降；位于上方的防滑件的两端分别连接清洁伸缩环和下模具，位于下方的防滑件的两端分别连接清洁伸缩环和上模具。

10、优选的，降温机构包括圆环筒、输入环、散热部和检测件；圆环筒安装在转动底座内，输入环活动套接在圆环筒的外侧；散热部共有多个，多个散热部分别安装在下模具和上模具内；检测件共有两个，两个检测件分别安装在下模具和上模具的内腔。

11、一种步进式弯管机，使用上述任一项的模具组件，所述步进式弯管机包括压制设备，安装在转动底座上且随着转动底座转动。

12、与现有技术相比，本发明的上述技术方案具有如下有益的技术效果：

13、圆管移动到下模具和上模具之间，接着通过压制设备将圆管夹紧，这时防滑件填充在下模具和上模具与圆管之间的空隙，但此时由于没有弯曲到所需较大力度的角度，接着启动驱动设备一带动下模具、上模具和压制设备转动，将圆管弯曲，而在下模具和上模具转动的过程中，螺纹杆为固定的，因此通过锥形件和螺纹杆的螺纹配合以及驱动杆对锥形件的定位和导向，使得滚轮件沿着锥形件的斜面活动，进而使得滚轮件被推动，从而推动推动件，推动件再推动防滑件与圆管表面贴合更加紧密，提高摩擦力，使得圆管被夹持的力度更大，从而实现了通过局部设置的防滑件，增强了表面锈迹的圆管和下模具与上模具之间的摩擦力，并且只在需要较大幅度弯管时才会增加较大摩擦力，避免圆管一直受较大压力而损坏的情况出现。

14、并且通过检测件检测锥形件的升降，当锥形件推动滚轮件向弹性件二的方向活动时，通过输入环向圆环筒内输送冷却液，再输送到散热部内，从而使得在下模具和上模具旋转，弯管较大时，弯管被冷却降温，避免摩擦力增大，导致圆管局部受损。

15、当圆管弯曲完毕后，启动驱动设备二带动上模具上升，从而方便圆管从上模具和下模具之间取出下料，避免了弯曲的圆管卡在下模具和上模具之间，并且通过上模具的上升，使得上模具外部的防滑件与下模具远离，使得该防滑件拉动清洁伸缩环沿着上模具的表面下降，对上模具的表面清洁，同时下模具外表面的防滑件也被上升的上模具拉动，从而拉动清洁伸缩环对下模具的表面进行清洁，实现了在圆管下料的同时对下模具和上模具表面的自动清洁，避免杂质在下模具和上模具之间导致下模具和上模具的表面磨损损坏。

1.一种模具组件，包括弯管机安装台（1），其特征在于，还包括：

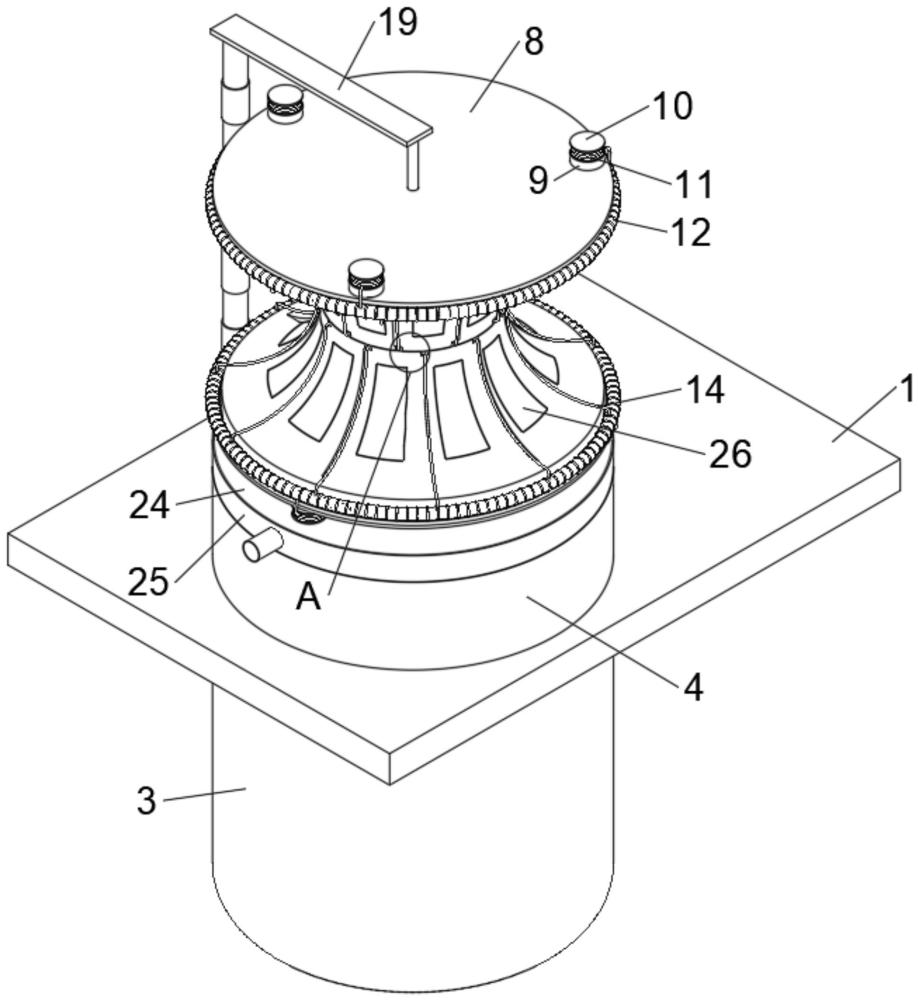

2.根据权利要求1所述的一种模具组件，其特征在于，驱动单元包括驱动设备一（3）、转动底座（4）、下模具（5）、驱动设备二（6）、驱动杆（7）和上模具（8）；驱动设备一（3）安装在弯管机安装台（1）底部，其输出轴连接转动底座（4）；下模具（5）安装在转动底座（4）上；驱动设备二（6）安装在转动底座（4）内；驱动杆（7）安装在驱动设备二（6）的输出端上，驱动杆（7）的顶端连接上模具（8）；下模具（5）和上模具（8）上均安装有摩擦机构、清洁机构和降温机构。

3.根据权利要求2所述的一种模具组件，其特征在于，固定单元包括伸缩件（19）、螺纹杆（20）和锥形件（21）；伸缩件（19）安装在弯管机安装台（1）上，且顶端连接螺纹杆（20）；锥形件（21）套接在驱动杆（7）的表面。

4.根据权利要求3所述的一种模具组件，其特征在于，固定单元还包括卡接杆（22）和螺纹管（23），两个锥形件（21）分别螺纹配合在螺纹杆（20）和螺纹管（23）的表面；卡接杆（22）安装在螺纹杆（20）的底部，螺纹管（23）套接在卡接杆（22）的表面，螺纹管（23）随着螺纹杆（20）旋转；螺纹管（23）活动套接在下模具（5）内；锥形件（21）套接在驱动杆（7）的表面。

5.根据权利要求2所述的一种模具组件，其特征在于，推动单元包括弹性件一（15）和推动件（16）；下模具（5）和上模具（8）的内腔均安装有板一；弹性件一（15）的两端分别连接板一和推动件（16）。

6.根据权利要求5所述的一种模具组件，其特征在于，推动单元还包括弹性件二（17）和滚轮件（18），弹性件二（17）的两端分别连接滚轮件（18）和推动件（16）；滚轮件（18）位于固定单元的升降路径上。

7.根据权利要求2所述的一种模具组件，其特征在于，清洁机构包括卷簧件（9）、收线盘（10）、拉绳（11）和清洁单元；卷簧件（9）安装在上模具（8）上；卷簧件（9）的旋转轴连接收线盘（10）；拉绳（11）的两端分别连接清洁单元和收线盘（10）。

8.根据权利要求7所述的一种模具组件，其特征在于，清洁单元包括清洁伸缩环（12）和弹簧一（13）；弹簧一（13）的两端分别安装在清洁伸缩环（12）的活动端上；清洁伸缩环（12）通过弹簧一（13）的弹性伸缩；清洁伸缩环（12）贴合着下模具（5）或上模具（8）的表面升降；位于上方的防滑件（14）的两端分别连接清洁伸缩环（12）和下模具（5），位于下方的防滑件（14）的两端分别连接清洁伸缩环（12）和上模具（8）。

9.根据权利要求2所述的一种模具组件，其特征在于，降温机构包括圆环筒（24）、输入环（25）、散热部（26）和检测件（27）；圆环筒（24）安装在转动底座（4）内，输入环（25）活动套接在圆环筒（24）的外侧；散热部（26）共有多个，多个散热部（26）分别安装在下模具（5）和上模具（8）内；检测件（27）共有两个，两个检测件（27）分别安装在下模具（5）和上模具（8）的内腔。

10.一种步进式弯管机，使用权利要求1-9任一项的模具组件，其特征在于，所述步进式弯管机包括压制设备（2），安装在转动底座（4）上且随着转动底座（4）转动。
