一种船用活络支架平台的制作方法

本技术涉及施工支撑用具，特别是涉及一种船用活络支架平台。

背景技术：

1、在大型压力容器的制造过程中，容器封头主要采用瓣片式钢板一块块拼焊而成。在施工过程中，这些瓣片钢板在装配胎架上装配成型后，钢板之间的焊缝包括纵向焊缝和环向焊缝均需要焊接人员进行施焊，焊接完成后需要检验人员到焊缝位置进行无损探伤，这样就需要临时搭设人员施工及检验用平台。通常情况下，这种施工平台采用满铺人工脚手架形式，可以根据容器封头的直径、拼缝的数量、环缝位置等要求，在球形封头内侧和外侧按需进行搭设。

2、这种搭设方式能够较好的满足封头结构的生产，但是这种搭设方式存在一些问题，首先由于球形封头的侧壁并非垂直状态，而是呈自下而上向中心收拢的曲面形态，当脚手架固定于地面时，其与封头之间的横向间距随高度变化，无法贴近封头壁面。其次，脚手架的拆装时间成本高，大型压力容器所需脚手架规模庞大，平均需两个工作日完成搭设，一个工作日完成拆除，累计占用三个生产日的辅助作业时间。再者也带来了作业成本高的问题，每次搭设均需投入专项人工及设备资源，生产成本统计分析显示，此类辅助工序的成本占比显著，直接影响项目经济效益。

技术实现思路

1、鉴于以上所述现有技术的缺点，本实用新型的目的在于提供一种活络支架平台，通过一定数量的立式支架、活络三角平台和跳板，并根据生产需要进行结构快速组合搭设，形成能够用于施工的临时平台。

2、为实现上述目的及其他相关目的，本实用新型提供一种船用活络支架平台，所述船用活络支架平台包括立式支架、活络三角平台、跳板；

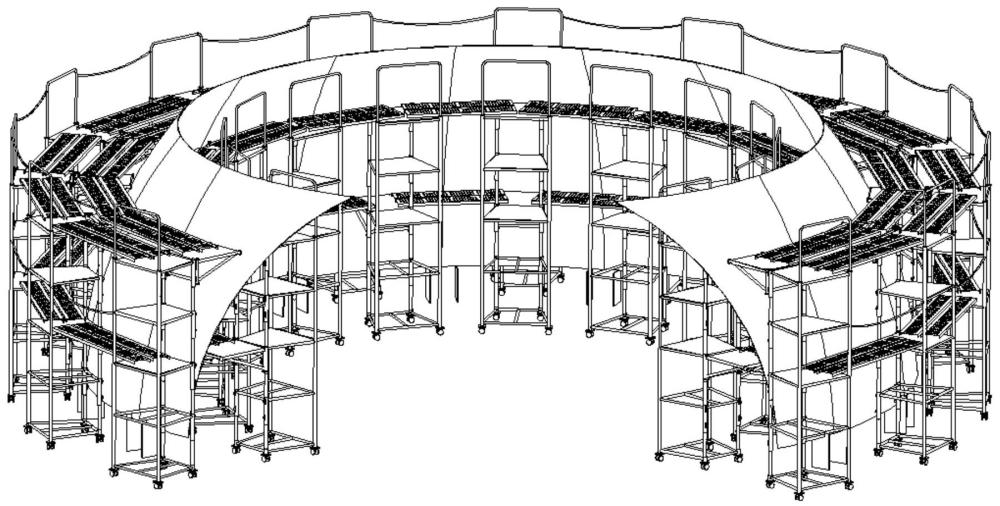

3、所述立式支架包括四根竖直设置的支撑型钢，四根支撑型钢围成的空间内设有多层水平框架，水平框架的四角分别与四根支撑型钢焊接固定，水平框架的表面铺设第一踏板用作通道平台供人员行走；多个所述立式支架沿球形封头的周向排布，相邻立式支架的第一踏板之间通过跳板连接，从而形成空中通道；

4、至少两根支撑型钢的外壁面套设有加强套管，加强套管的管壁面固定有用于挂设活络三角平台的插销环；所述活络三角平台位于所述立式支架靠近球形封头的一侧，包括两个竖直设置且相互平行的三角支架，三角支架包括竖直钢管、水平钢管及斜撑钢管，两个三角支架的水平钢管之间固定有第二踏板，相邻立式支架的第二踏板之间也通过跳板连接。

5、可选地，三角支架的竖直钢管的管壁面固定有能够插入插销环的插销，单根竖直钢管固定有至少两个插销。

6、可选地，水平框架的形状为梯形。

7、可选地，所述支撑型钢的底部安装有万向轮。

8、可选地，所述支撑型钢包括圆管、角钢、槽钢、工字钢。

9、可选地，所述跳板包括两根相互平行的角钢及连接两根角钢的开孔板。

10、可选地，所述立式支架同时布置于球形封头的外侧及内侧，球形封头的侧壁呈自下而上向中心收拢的曲面形态。

11、可选地，相邻立式支架之间通过锁链连接。

12、如上所述，本实用新型提供一种船用活络支架平台，包括立式支架、活络三角平台和跳板。立式支架包括四根支撑型钢，四根支撑型钢围成的空间内设有多层水平框架，水平框架的表面铺设第一踏板，相邻立式支架的第一踏板之间通过跳板连接。支撑型钢的外壁面套设有加强套管，加强套管的管壁面固定有用于挂设活络三角平台的插销环。活络三角平台位于立式支架靠近球形封头的一侧，包括三角支架及第二踏板，相邻立式支架的第二踏板之间也通过跳板连接。多个立式支架沿球形封头的周向排布时，由于球形封头的侧壁呈自下而上向中心收拢的曲面形态，立式支架与球头之间的横向间距随高度变化，无法确保每层水平框架均能贴近球头壁面。为此，利用活络三角平台的第二踏板作为第一踏板的径向延伸结构，从而有效缩短作业平台与球头壁面的距离，提升施工操作的便利性与安全性。

13、本实用新型的船用活络支架平台采用灵活的组合方式，可以快速搭设出所需的封头施工平台，该支架平台同时采用了立式支架、活络三角平台和跳板三种结构件进行搭设，搭设和拆除工作速度快、布设简便，且使用损耗小，折旧成本低，人员使用劳动强度低，搭设时间短，人工成本低。

1.一种船用活络支架平台，其特征在于，所述船用活络支架平台包括立式支架、活络三角平台、跳板；

2.根据权利要求1所述的船用活络支架平台，其特征在于：三角支架的竖直钢管的管壁面固定有能够插入插销环的插销，单根竖直钢管固定有至少两个插销。

3.根据权利要求1所述的船用活络支架平台，其特征在于：水平框架的形状为梯形。

4.根据权利要求1所述的船用活络支架平台，其特征在于：所述支撑型钢的底部安装有万向轮。

5.根据权利要求1所述的船用活络支架平台，其特征在于：所述支撑型钢包括圆管、角钢、槽钢、工字钢。

6.根据权利要求1所述的船用活络支架平台，其特征在于：所述跳板包括两根相互平行的角钢及连接两根角钢的开孔板。

7.根据权利要求1所述的船用活络支架平台，其特征在于：所述立式支架同时布置于球形封头的外侧及内侧，球形封头的侧壁呈自下而上向中心收拢的曲面形态。

8.根据权利要求1所述的船用活络支架平台，其特征在于：相邻立式支架之间通过锁链连接。
