动吃水测定固定装置的制作方法

本技术涉及水深测量装置，更具体地说，涉及一种动吃水测定固定装置。

背景技术：

1、动吃水是船舶在航行状态下由于运动而产生的吃水变化。在水深测量中，我们通常会在船舶停止不动时准确量测换能器吃水深度（即“静吃水”），但是对运动中的动吃水往往会忽略或只进行简单的修正。相较于静止状态，船舶在航行状态下会下沉一定深度，不同航速、不同船型、不同水文条件下吃水也会不一致，静吃水无法准确反映测量过程中的真实吃水情况，进而影响水深数据的准确性。

2、常规动吃水测定法往往是将gnss rtk安装在船侧，安装位置需依托船舶结构，位置不固定，对测定效率造成影响；测量船行进时姿态发生变化，gnss rtk姿态随之发生变化，产生质量缺陷。

技术实现思路

1、本实用新型要解决的技术问题在于，提供一种动吃水测定固定装置，其结构简单、便于安装、灵活便携、可动态调节。

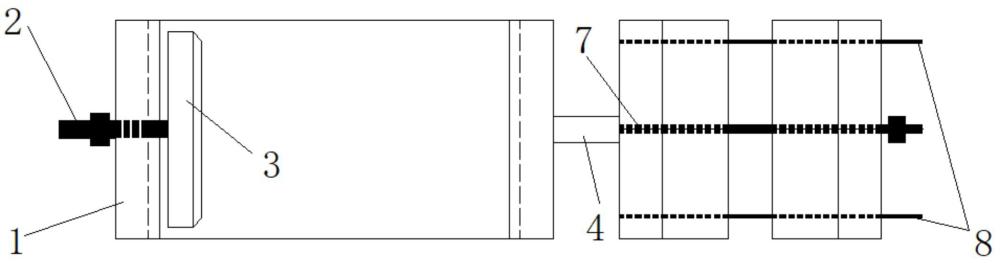

2、本实用新型解决其技术问题所采用的技术方案是：构造一种动吃水测定固定装置，包括从左至右依次固定连接的测深杆锁扣固件、左地形杆锁扣固件和右地形杆锁扣固件，所述测深杆锁扣固件内部固定设置有方板，所述左地形杆锁扣固件和右地形杆锁扣固件顶部内嵌有管状长气泡。

3、按上述方案，所述测深杆锁扣固件的中部设置有螺栓孔，所述测深杆锁扣固件通过测深杆紧固螺杆与方板连接固定。

4、按上述方案，所述方板为带锯齿方板。

5、按上述方案，所述测深杆锁扣固件，整体为方形，内部为“c”型开口。

6、按上述方案，所述测深杆锁扣固件通过连接杆与左地形杆锁扣固件。

7、按上述方案，所述左地形杆锁扣固件和右地形杆锁扣固件通过固定螺杆连接，所述固定螺杆包括两个分别设置在左地形杆锁扣固件和右地形杆锁扣固件的上下两端。

8、按上述方案，所述左地形杆锁扣固件和右地形杆锁扣固件的中部设置有地形杆紧固螺杆，所述地形杆紧固螺杆左侧与连接件固定连接，所述地形杆紧固螺杆的右侧设置有螺栓。

9、按上述方案，所述左地形杆锁扣固件和右地形杆锁扣固件为可拼接的“c”型结构。

10、按上述方案，所述测深杆锁扣固件、左地形杆锁扣固件、右地形杆锁扣固件、测深杆紧固螺杆、地形杆紧固螺杆、连接件、方板均为不锈钢材质。

11、按上述方案，所述连接件与测深杆锁扣固件、连接件地形杆紧固螺杆均焊接连接。

12、实施本实用新型的动吃水测定固定装置，具有以下有益效果：

13、本实用新型结构简单、设计合理，通用性较强，能适应各类船舶、各类测深设备不同尺寸的测深杆的动吃水测定安装，整体安装操作方便快捷、灵活便携，提高了动吃水测定的外业效率；测量过程中随时调整保持水平状态，提高了动吃水测定的数据质量。

1.一种动吃水测定固定装置，其特征在于，包括从左至右依次固定连接的测深杆锁扣固件、左地形杆锁扣固件和右地形杆锁扣固件，所述测深杆锁扣固件内部固定设置有方板，所述左地形杆锁扣固件和右地形杆锁扣固件顶部内嵌有管状长气泡。

2.根据权利要求1所述的动吃水测定固定装置，其特征在于，所述测深杆锁扣固件的中部设置有螺栓孔，所述测深杆锁扣固件通过测深杆紧固螺杆与方板连接固定。

3.根据权利要求2所述的动吃水测定固定装置，其特征在于，所述方板为带锯齿方板。

4.根据权利要求2所述的动吃水测定固定装置，其特征在于，所述测深杆锁扣固件，整体为方形，内部为“c”型开口。

5.根据权利要求1所述的动吃水测定固定装置，其特征在于，所述测深杆锁扣固件通过连接杆与左地形杆锁扣固件。

6.根据权利要求1所述的动吃水测定固定装置，其特征在于，所述左地形杆锁扣固件和右地形杆锁扣固件通过固定螺杆连接，所述固定螺杆包括两个分别设置在左地形杆锁扣固件和右地形杆锁扣固件的上下两端。

7.根据权利要求1所述的动吃水测定固定装置，其特征在于，所述左地形杆锁扣固件和右地形杆锁扣固件的中部设置有地形杆紧固螺杆，所述地形杆紧固螺杆左侧与连接件固定连接，所述地形杆紧固螺杆的右侧设置有螺栓。

8.根据权利要求1所述的动吃水测定固定装置，其特征在于，所述左地形杆锁扣固件和右地形杆锁扣固件为可拼接的“c”型结构。

9.根据权利要求1所述的动吃水测定固定装置，其特征在于，所述测深杆锁扣固件、左地形杆锁扣固件、右地形杆锁扣固件、测深杆紧固螺杆、地形杆紧固螺杆、连接件、方板均为不锈钢材质。

10.根据权利要求7所述的动吃水测定固定装置，其特征在于，所述连接件与测深杆锁扣固件、连接件地形杆紧固螺杆均焊接连接。
