一种抽屉式开关断路器快速更换型多功能指示灯的制作方法

本发明涉及电气指示设备，具体为一种抽屉式开关断路器快速更换型多功能指示灯。

背景技术：

1、在低压配电柜中，抽屉式断路器普遍配备指示灯用于显示设备的分合闸或故障状态。传统的指示灯多采用整体固定式结构，内部的发光元件、降压电阻与外部引线之间采用焊接或螺丝硬性压接。当指示灯因长期运行老化或局部过载发生损坏时，运维人员必须先切断控制回路电源并拉出断路器抽屉，使用工具拆除接线后才能进行整灯替换。这种维护方式操作繁琐，单次换灯耗时长，且迫使相关控制回路停电，破坏了系统运行的连续性。

2、同时，由于采用不可拆分的整体结构，即使仅内部某一个灯珠或电阻烧毁，也必须将完好的外壳与其余组件一并废弃，造成了后期的维修耗材浪费。此外，现有指示灯通常仅具备单纯的光源显示功能，在设备密集且存在视线遮挡的工业配电室环境中，当指示灯因内部断线或烧毁而熄灭时，运维人员单纯依赖视觉巡视-易产生视觉疲劳或遗漏，难以及时发现断路器状态监控缺失的隐患。

技术实现思路

1、针对现有技术的不足，本发明提供了一种抽屉式开关断路器快速更换型多功能指示灯，解决了现有断路器指示灯需断电拆线导致维护耗时长、整体报废造成耗材浪费，以及单一视觉显示在日常巡视中易引发故障漏报的问题。

2、负电分隔两侧并串联，所述独立模块内部依靠所述灯头磁吸、所述电阻磁吸互相磁性吸附导电，所述分体灯组底端通过所述灯座磁吸与所述固定座内部底端磁性吸附导电。

3、优选的，所述旋转固定槽沿所述固定座内侧壁延伸有30°圆弧，所述分体灯组在所述固定座内部顺时针旋转至所述30°圆弧末端限位处。

4、优选的，所述独立模块具体包括灯珠组件和电阻组件，所述灯头磁吸固定于所述灯珠组件内部底端，所述电阻磁吸固定于所述电阻组件上下两端。

5、优选的，所述分体灯组内部电路中串联有具备灯坏警告功能的防断线组件，所述防断线组件信号输出端连接外部扬声器接口。

6、优选的，所述固定座内部底端集成有pt测温模块，所述pt测温模块温度探头贴紧所述分体灯组侧面外壳，所述pt测温模块电信号输出端连接外部扬声器接口。

7、优选的，所述固定座背部外壁穿设有接线螺丝，所述接线螺丝一端延伸进入所述固定座内部并且固定连接有供电金属触点。

8、优选的，所述正负电分隔为竖直贯穿所述分体灯组内部的绝缘挡板，所述正负电分隔将所述分体灯组内部分为绝缘隔离的正极供电区和负极供电区。

9、优选的，所述隔板外边缘水平向外延伸出所述固定座外壁侧面并且完全遮挡所述固定座顶部开口面。

10、优选的，所述可更换灯头底端导电引脚穿透所述隔板伸入所述灯头固定锁扣内部槽孔中，所述可更换灯头为可拆分替换的透光显示件。

11、优选的，所述独立模块之间互相独立并且任意所述独立模块均支持单独向外旋出，所述独立模块螺纹旋开后内部对应的所述导电磁体随之分离断开电性连接。

12、本发明提供了一种抽屉式开关断路器快速更换型多功能指示灯。具备以下有益效果：

13、1、本发明通过绝缘隔板的防触电遮挡，配合侧壁旋转固定槽与底端磁吸导电结构，分体灯组支持在不断电状态下直接旋转热插拔；免除了传统的拉出断路器抽屉、切断电源及螺丝拆接线等繁琐工序，-缩短了整灯更换的作业耗时。

14、2、本发明内部集成的防断线组件与测温模块连接至外部扬声器接口，在设备发生内部断路或运行过热时同步触发声音告警；弥补了单一视觉监控的局限，使运维人员在视线受阻的密集配电环境中能凭听觉迅速定位故障柜体，提升了日常巡视的排查效率。

15、3、本发明内部组件采用螺纹配合与端面磁吸触点相结合的独立模块化设计；在实际应用中，可通过统一的-装配接口，灵活选配-阻值的电阻模块与不同颜色的透光灯头，以适配不同控制回路的电压输入与状态指示需求，使单一底座兼容多种规格参数。

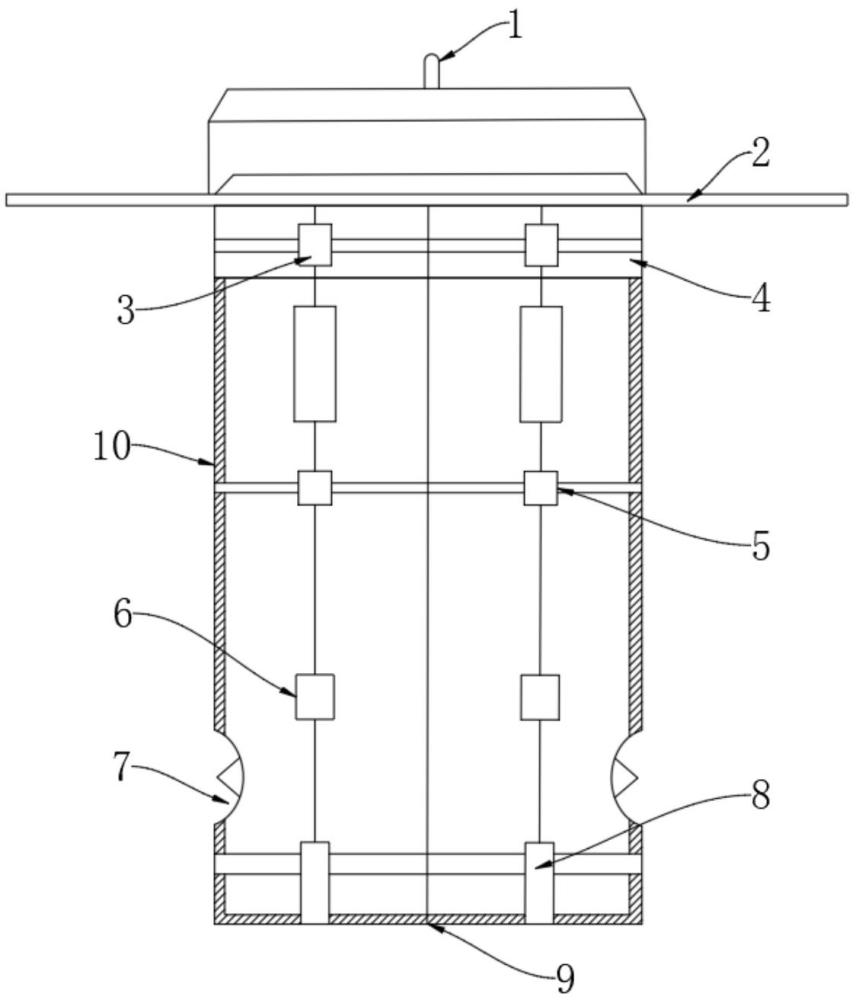

1.一种抽屉式开关断路器快速更换型多功能指示灯，其特征在于，包括固定座（10）和插入所述固定座（10）内部的分体灯组，所述固定座（10）内部侧壁设置有旋转固定槽（7），所述分体灯组外壁配合所述旋转固定槽（7）定位卡接，所述分体灯组顶端连接有可更换灯头（1），所述可更换灯头（1）底端依次连接有隔板（2）和灯头固定锁扣（4），所述分体灯组包含多个通过螺纹结构拼接的独立模块，所述分体灯组内部竖直固定有正负电分隔（9），灯头磁吸（3）、电阻磁吸（5）和灯座磁吸（8）对称分布在所述正负电分隔（9）两侧并串联，所述独立模块内部依靠所述灯头磁吸（3）、所述电阻磁吸（5）互相磁性吸附导电，所述分体灯组底端通过所述灯座磁吸（8）与所述固定座（10）内部底端磁性吸附导电。

2.根据权利要求1所述的一种抽屉式开关断路器快速更换型多功能指示灯，其特征在于，所述旋转固定槽（7）沿所述固定座（10）内侧壁延伸有30°圆弧，所述分体灯组在所述固定座（10）内部顺时针旋转至所述30°圆弧末端限位处。

3.根据权利要求1所述的一种抽屉式开关断路器快速更换型多功能指示灯，其特征在于，所述独立模块具体包括灯珠组件和电阻组件，所述灯头磁吸（3）固定于所述灯珠组件内部底端，所述电阻磁吸（5）固定于所述电阻组件上下两端。

4.根据权利要求1所述的一种抽屉式开关断路器快速更换型多功能指示灯，其特征在于，所述分体灯组内部电路中串联有具备灯坏警告功能（6）的防断线组件，所述防断线组件信号输出端连接外部扬声器接口。

5.根据权利要求1所述的一种抽屉式开关断路器快速更换型多功能指示灯，其特征在于，所述固定座（10）内部底端集成有pt测温模块，所述pt测温模块温度探头贴紧所述分体灯组侧面外壳，所述pt测温模块电信号输出端连接外部扬声器接口。

6.根据权利要求1所述的一种抽屉式开关断路器快速更换型多功能指示灯，其特征在于，所述固定座（10）背部外壁穿设有接线螺丝，所述接线螺丝一端延伸进入所述固定座（10）内部并且固定连接有供电金属触点。

7.根据权利要求1所述的一种抽屉式开关断路器快速更换型多功能指示灯，其特征在于，所述正负电分隔（9）为竖直贯穿所述分体灯组内部的绝缘挡板，所述正负电分隔（9）将所述分体灯组内部分为绝缘隔离的正极供电区和负极供电区。

8.根据权利要求1所述的一种抽屉式开关断路器快速更换型多功能指示灯，其特征在于，所述隔板（2）外边缘水平向外延伸出所述固定座（10）外壁侧面并且完全遮挡所述固定座（10）顶部开口面。

9.根据权利要求1所述的一种抽屉式开关断路器快速更换型多功能指示灯，其特征在于，所述可更换灯头（1）底端导电引脚穿透所述隔板（2）伸入所述灯头固定锁扣（4）内部槽孔中，所述可更换灯头（1）为可拆分替换的透光显示件。
