一种LED支架灯及其老化测试装置的制作方法
本发明涉及灯具检测,特别涉及一种led支架灯及其老化测试装置。
背景技术:
1、led支架灯是一种常见的线性照明灯具,通常通过吊绳悬吊安装,广泛应用于工厂车间、地下车库、办公场所、大型商场等需要长距离连续照明的场景。在led支架灯的生产制造过程中,老化测试是关键的质量控制环节,通过模拟灯具在实际工作中的通电老化状态,筛选出早期失效产品,确保出厂灯具的可靠性和使用寿命。
2、目前,行业内对led支架灯进行老化测试时,普遍采用多层老化测试架进行批量作业。操作人员先将待测试的led支架灯放置于老化测试架的对应工位上,然后将灯具上的拔插端子逐一插入测试架对应工位的插座内,完成通电连接,随后进行定时老化测试。
3、然而,上述led支架灯检测时具有一定的弊端。首先,多层老化测试架在测试时通常同时容纳较多的led支架灯,测试完成后,操作人员需要逐层逐个地拔出接线端子,才能将灯具从测试架上移走,操作过程较为繁琐耗时,导致整批次产品的测试周期延长,严重影响生产效率。其次,传统的接线端子插接结构一般设有卡件,以保证在测试的过程中,电线意外被抽出,这就导致后续完成老化测试后,工作人员需要按动卡件解除与插座的卡死状态,之后才能将拔插端子从测试架抽出,在批量检测时工作人员劳动强度较大。
技术实现思路
1、本发明的目的在于提供一种led支架灯及其老化测试装置及回收工艺,以解决现有技术中批量检测led支架灯时,拆卸led支架灯时耗费时间长且工作人员的劳动强度较大的技术问题。
2、本发明所要解决的技术问题可以通过以下技术方案实现:
3、一种led支架灯,包括灯罩,所述灯罩两端为开口且通过螺栓套装有套筒,所述灯罩顶面中部沿其长度方向贯穿开设有滑动槽,所述滑动槽内滑动安装有滑块,所述滑块上开设有螺纹孔,所述灯罩顶部对称可拆卸安装有两个连接架板,灯罩上连接有传输线,所述传输线一端穿过其中一个灯罩且安装有拔插端子。
4、一种led支架灯老化测试装置,使用上述led支架灯,所述拔插端子底部开设有定位槽,所述led支架灯老化测试装置包括:

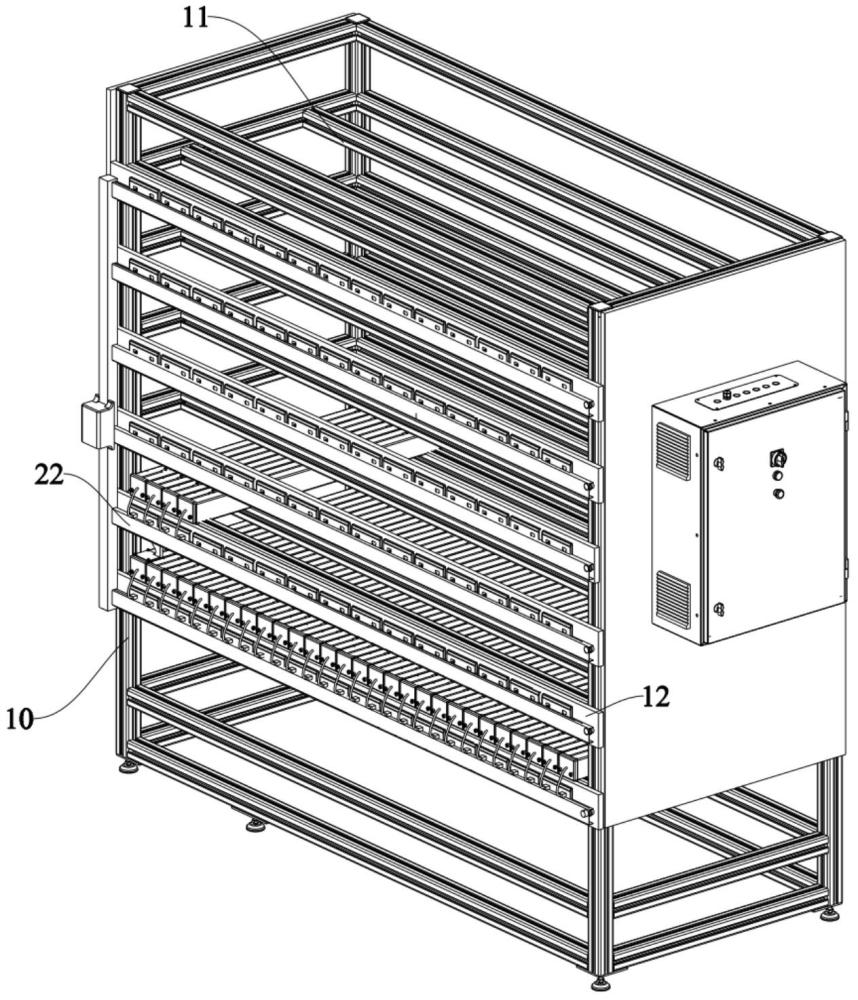

5、盛放机构,包括承载架,所述承载架内竖直安装有多个用于放置灯罩的放置架;
6、供电组件,包括安装在所述放置架一侧的安装板,所述安装板上水平阵列安装有多个插座板,所述插座板上开设有用于插设拔插端子的插槽;
7、限位组件,安装在所述插座板上,当所述拔插端子插设至插槽内后,通过限位组件以将拔插端子固定在插槽内;
8、解锁组件,安装在所述承载架上且作用于多个限位组件,通过解锁组件以解除限位组件对拔插端子的限位。
9、较佳地,所述插座板上竖直开设有与插槽连通的安装滑槽,所述安装滑槽位于插槽下方,限位组件包括竖直滑动安装在所述安装滑槽内的定位插板,所述定位插板靠近对应插槽的一侧上沿边构造有引导斜面,所述插座板上安装有与定位插板连接的弹性组件。
10、较佳地,所述解锁组件包括转动安装在所述插座板上的转动盘,所述转动盘上偏心构造有柱杆,所述定位插板底部构造有框型板,所述柱杆滑动相切在所述框型板内,所述承载架上安装有用于驱动多个转动盘转动的驱动组件。
11、较佳地,所述弹性组件包括安装在所述插座板上的安装筒,所述安装筒的顶端滑动插装有驱动板,所述安装筒与所述驱动板之间安装有连接弹簧,所述驱动板与所述转动盘之间安装有连动件,当所述转动盘转动时,通过连动件以驱动驱动板竖直向移动。
12、较佳地,所述连动件包括安装在所述转动盘上的凸杆,所述凸杆的自由端铰接有连动杆,所述连动杆的自由端铰接在所述驱动板上。
13、较佳地,所述驱动组件包括转动安装在安装板上的两个传动轮,两个传动轮之间传动安装有第一传动带,所述第一传动带内部底侧安装有多个驱动齿条,所述转动盘外周侧圆形阵列开设有多个用于和驱动齿条啮合的齿槽。
14、较佳地,同一竖向的多个传动轮之间传动安装有第二传动带,所述承载架上安装有与其中一个传动轮连接的驱动电机。
15、较佳地,所述插座板上构造有第一限位板和第二限位板,所述转动盘位于第一限位板和第二限位板之间,所述连动杆与驱动板铰接轴和转动盘轴线位于同一竖向平面,当拔插端子插设至插槽以使定位插板插设至定位槽内时,凸杆抵触在第一限位板端部,当驱动齿条经过对应啮合的转动盘时,定位插板抵触在第二限位板端部且定位插板脱离定位槽。
16、较佳地,所述插座板上安装有防护罩板,解锁组件位于所述防护罩板内。
17、本发明的有益效果:
18、1、本发明通过解锁组件同时作用于多个限位组件,实现多个拔插端子的一次性集中解锁,使操作人员完成老化测试后无需逐层逐个按动卡件解除锁定,即可快速拔出全部拔插端子并将灯具移走,显著降低了批量检测时的劳动强度,缩短了测试后取件的辅助工时。
1.一种led支架灯,其特征在于,包括灯罩(1),所述灯罩(1)两端为开口且通过螺栓套装有套筒(2),所述灯罩(1)顶面中部沿其长度方向贯穿开设有滑动槽(3),所述滑动槽(3)内滑动安装有滑块(4),所述滑块(4)上开设有螺纹孔(5),所述灯罩(1)顶部对称可拆卸安装有两个连接架板(6),灯罩(1)上连接有传输线(7),所述传输线(7)一端穿过其中一个灯罩(1)且安装有拔插端子(8)。
2.一种led支架灯老化测试装置,其特征在于,用于权利要求1所述led支架灯,所述拔插端子(8)底部开设有定位槽(9),所述led支架灯老化测试装置包括:
3.根据权利要求2所述的一种led支架灯老化测试装置,其特征在于,所述插座板(13)上竖直开设有与插槽(14)连通的安装滑槽(1501),所述安装滑槽(1501)位于插槽(14)下方,限位组件(15)包括竖直滑动安装在所述安装滑槽(1501)内的定位插板(1502),所述定位插板(1502)靠近对应插槽(14)的一侧上沿边构造有引导斜面(1503),所述插座板(13)上安装有与定位插板(1502)连接的弹性组件(17)。
4.根据权利要求3所述的一种led支架灯老化测试装置,其特征在于,所述解锁组件(16)包括转动安装在所述插座板(13)上的转动盘(1601),所述转动盘(1601)上偏心构造有柱杆(1602),所述定位插板(1502)底部构造有框型板(1603),所述柱杆(1602)滑动相切在所述框型板(1603)内,所述承载架(10)上安装有用于驱动多个转动盘(1601)转动的驱动组件(19)。
5.根据权利要求4所述的一种led支架灯老化测试装置,其特征在于,所述弹性组件(17)包括安装在所述插座板(13)上的安装筒(1701),所述安装筒(1701)的顶端滑动插装有驱动板(1702),所述安装筒(1701)与所述驱动板(1702)之间安装有连接弹簧(1703),所述驱动板(1702)与所述转动盘(1601)之间安装有连动件(18),当所述转动盘(1601)转动时,通过连动件(18)以驱动驱动板(1702)竖直向移动。
6.根据权利要求5所述的一种led支架灯老化测试装置,其特征在于,所述连动件(18)包括安装在所述转动盘(1601)上的凸杆(1801),所述凸杆(1801)的自由端铰接有连动杆(1802),所述连动杆(1802)的自由端铰接在所述驱动板(1702)上。
7.根据权利要求6所述的一种led支架灯老化测试装置,其特征在于,所述驱动组件(19)包括转动安装在安装板(12)上的两个传动轮(1901),两个传动轮(1901)之间传动安装有第一传动带(1902),所述第一传动带(1902)内部底侧安装有多个驱动齿条(1903),所述转动盘(1601)外周侧圆形阵列开设有多个用于和驱动齿条(1903)啮合的齿槽(1904)。
8.根据权利要求7所述的一种led支架灯老化测试装置,其特征在于,同一竖向的多个传动轮(1901)之间传动安装有第二传动带(1905),所述承载架(10)上安装有与其中一个传动轮(1901)连接的驱动电机(1906)。
9.根据权利要求8所述的一种led支架灯老化测试装置,其特征在于,所述插座板(13)上构造有第一限位板(20)和第二限位板(21),所述转动盘(1601)位于第一限位板(20)和第二限位板(21)之间,所述连动杆(1802)与驱动板(1702)铰接轴和转动盘(1601)轴线位于同一竖向平面,当拔插端子(8)插设至插槽(14)以使定位插板(1502)插设至定位槽(9)内时,凸杆(1801)抵触在第一限位板(20)端部,当驱动齿条(1903)经过对应啮合的转动盘(1601)时,定位插板(1502)抵触在第二限位板(21)端部且定位插板(1502)脱离定位槽(9)。
10.根据权利要求9所述的一种led支架灯老化测试装置,其特征在于,所述插座板(13)上安装有防护罩板(22),解锁组件(16)位于所述防护罩板(22)内。
