一种旋转换档结构及具有其的灯具的制作方法

本技术涉及照明装置的，更具体地说，它涉及一种旋转换档结构及具有其的灯具。

背景技术：

1、随着照明技术的发展，调光调色灯具市场呈现多样化趋势，涵盖par灯、led球泡灯、射灯、筒灯、壁灯、台灯、落地灯等多种类型，广泛应用于家庭、商业、工业等场景。

2、然而，大多数调光调色灯具依然依赖拨码开关进行色温和亮度调节，操作时需多次拨动拨码开关，过程繁琐，不利于便捷使用。另外，拨码开关内部构造复杂，导致生产成本居高不下，难以满足灯具智能化的发展需求。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种旋转换档结构及具有其的灯具，具有低成本和使用便捷的优点。

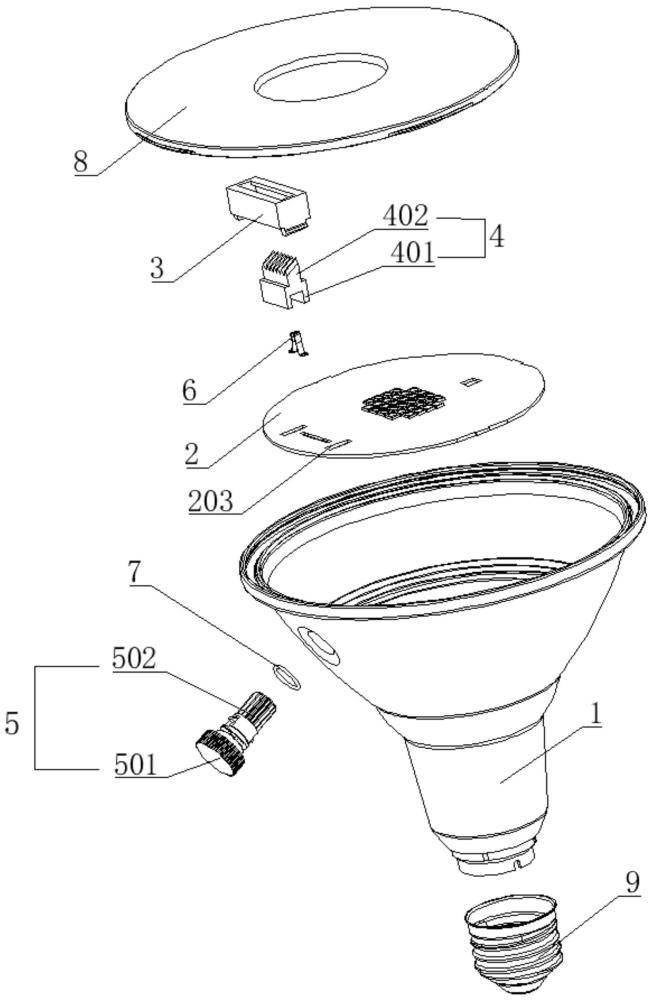

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种旋转换档结构，包括：

3、灯壳；

4、电光源板，安设于所述灯壳内；

5、固定架，固定于所述电光源板上；

6、齿条，设于所述固定架内；

7、旋钮，可转动地穿设于所述灯壳的一侧，且与所述齿条啮合连接；

8、弹片，安设于所述齿条靠近所述电光源板的一侧；

9、其中，所述电光源板上设有公共焊盘和至少两个档位触点，所述旋钮转动时带动所述弹片移动，以使所述弹片的一端与所述公共焊盘抵接，另一端与所述档位触点抵接。

10、在其中一个实施例中，所述电光源板上设有卡槽，所述固定架通过所述卡槽固定于所述电光源板上。

11、在其中一个实施例中，所述旋钮包括旋转部和第一齿轮，所述第一齿轮卡设于所述旋转部上，且所述第一齿轮与所述齿条啮合连接。

12、在其中一个实施例中，所述旋转部靠近所述第一齿轮的一侧设有凹陷，所述凹陷上套设有防水圈。

13、在其中一个实施例中，所述齿条包括支撑部和第二齿轮，所述支撑部设于所述固定架内，所述第二齿轮固设于所述支撑部上，所述第一齿轮和所述第二齿轮啮合连接。

14、在其中一个实施例中，所述弹片上设有弯部，所述支撑部的底部开设有凹槽，所述弯部与所述凹槽卡接。

15、在其中一个实施例中，所述固定架的一侧设有多个定位孔，所述支撑部上设有与所述定位孔配合的凸点。

16、在其中一个实施例中，所述电光源板上开设有定位槽，所述支撑部抵接于所述定位槽上;

17、所述定位槽的一侧设有与所述档位触点数量相同的卡位点,所述卡位点与所述档位触点一一对应，所述支撑部上设有与所述卡位点配合的卡块，用于实现档位切换。

18、在其中一个实施例中，所述固定架、所述齿条和所述旋钮均由绝缘材料制成。

19、一种灯具，包括灯罩，其特征在于：还包括上述的旋转换档结构，所述灯罩罩设于所述灯壳上。

20、上述一种旋转换档结构及具有其的灯具，具有以下有益效果：

21、其一，本实用新型移除了内部结构复杂且成本高昂的拨码开关，并采用旋钮和齿条的旋转来实现弹片与不同档位触点的连接，不仅操作便捷，能够快速实现灯具的调光调色功能，还降低了生产成本，提高了生产效率。

22、其二，通过齿轮传动将传统的横向移动变档转变为旋转变档，并在旋钮上套设防水圈，不仅优化了灯具的内部空间布局，还显著提高了灯具的防水效果。

1.一种旋转换档结构，其特征在于，包括：

2.根据权利要求1所述的一种旋转换档结构，其特征在于：所述电光源板上设有卡槽，所述固定架通过所述卡槽固定于所述电光源板上。

3.根据权利要求1所述的一种旋转换档结构，其特征在于：所述旋钮包括旋转部和第一齿轮，所述第一齿轮卡设于所述旋转部上，且所述第一齿轮与所述齿条啮合连接。

4.根据权利要求3所述的一种旋转换档结构，其特征在于：所述旋转部靠近所述第一齿轮的一侧设有凹陷，所述凹陷上套设有防水圈。

5.根据权利要求3所述的一种旋转换档结构，其特征在于：所述齿条包括支撑部和第二齿轮，所述支撑部设于所述固定架内，所述第二齿轮固设于所述支撑部上，所述第一齿轮和所述第二齿轮啮合连接。

6.根据权利要求5所述的一种旋转换档结构，其特征在于：所述弹片上设有弯部，所述支撑部的底部开设有凹槽，所述弯部与所述凹槽卡接。

7.根据权利要求5所述的一种旋转换档结构，其特征在于：所述固定架的一侧设有多个定位孔，所述支撑部上设有与所述定位孔配合的凸点。

8.根据权利要求5所述的一种旋转换档结构，其特征在于：所述电光源板上开设有定位槽，所述支撑部抵接于所述定位槽上;

9.根据权利要求1所述的一种旋转换档结构，其特征在于：所述固定架、所述齿条和所述旋钮均由绝缘材料制成。

10.一种灯具，包括灯罩，其特征在于：还包括权利要求1-9任一项所述的旋转换档结构，所述灯罩罩设于所述灯壳上。
