离心泵的制作方法

本发明涉及一种离心泵。

背景技术:

1、离心泵具备吸入处理液的叶轮,以及配置于比叶轮更靠处理液流动的上游侧位置的诱导器。诱导器在叶轮高速旋转时,用于减少流经叶轮的处理液中产生的气蚀。诱导器对叶轮的上游侧的处理液进行加压,从而提高离心泵的吸入性能(例如,参照专利文献1)。

2、现有技术文献

3、专利文献:

4、专利文献1: 日本专利 特开2016-37936号公报

技术实现思路

1、发明要解决的问题

2、根据与叶轮转速和排出量(流量)等相对应的吸入管直径,将诱导器设计为最合适的形状。通过诱导器的旋转,吸入管内流动的处理液在旋转的同时被加快。该处理液的流速在诱导器的叶片附近被进一步加快,处理液的压力下降。此处,在吸入管内高速旋转的诱导器端部上游侧附近,产生处理液的逆流。逆流是指相对于吸入管内流动的处理液主流方向的反向的流动。在诱导器的叶片附近,主流与逆流相互作用,导致处理液的压力下降。当处理液的压力下降时,可能在诱导器的叶片附近产生气蚀。气蚀使离心泵的吸入性能下降。气蚀会导致振动、噪音、以及诱导器的疲劳破损。

3、本发明的目的在于减少在离心泵所具备的诱导器叶片附近产生的气蚀。

4、用于解决问题的方案

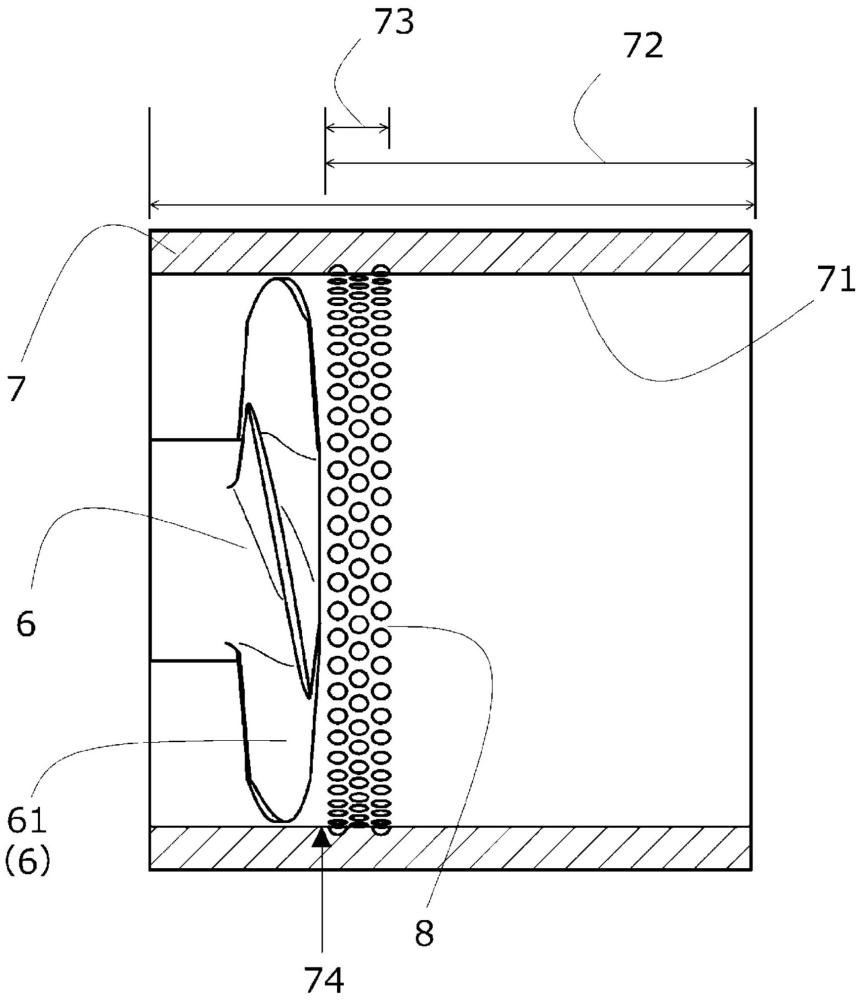

5、本发明的一个方案是一种离心泵,其中,所述离心泵具有:旋转轴;叶轮,其安装于所述旋转轴并吸入处理液;诱导器,其配置于比所述叶轮更靠所述处理液流动上游侧的位置;以及吸入管,其收容所述诱导器,并向所述诱导器和所述叶轮导入所述处理液,所述吸入管具备圆筒状的内周面,所述内周面具备具有多个凹部和/或多个凸部的至少1个凹凸面,所述凹凸面配置于所述内周面中位于比所述诱导器更靠所述流动上游侧的位置的上游侧内周面。

6、发明效果

7、根据本发明,能够减少离心泵所具备的诱导器叶片附近产生的气蚀。

1.一种离心泵,其中,

2.根据权利要求1所述的离心泵,其中,

3.根据权利要求1所述的离心泵,其中,

4.根据权利要求1至3中的任意1项所述的离心泵,其中,

5.根据权利要求4所述的离心泵,其中,

6.根据权利要求1所述的离心泵,其中,

7.根据权利要求1所述的离心泵,其中,

8.根据权利要求1所述的离心泵,其中,

9.根据权利要求1所述的离心泵,其中,
