一种除蚊蝇换气扇的制作方法

本技术涉及换气扇，具体为一种除蚊蝇换气扇。

背景技术：

1、换气扇是一种作为改善室内空气质量的核心设备，被广泛的应用于浴室、厨房、卧室等封闭或半封闭的空间，以实现室内外空气的流通与交换，以降低室内的湿度并排出异味与浑浊的空气，以保障居住环境的舒适度与卫生性，而现有的通风设备尝试整合除蚊蝇功能，但仍存在诸多不足：首先现有的通风设备当中的过滤网多通过螺栓固定在壳体的内部，不仅拆卸清理繁琐，且影响通风效率与卫生性，同时被消灭的蚊蝇缺乏专用的收集结构，易散落在换气扇的内部或产生异味，使用起来及其的不便。

技术实现思路

1、本实用新型的目的在于提供一种除蚊蝇换气扇，以解决上述背景技术中提出通过螺栓进行固定且不便对蚊蝇进行收集难以打扫的问题。

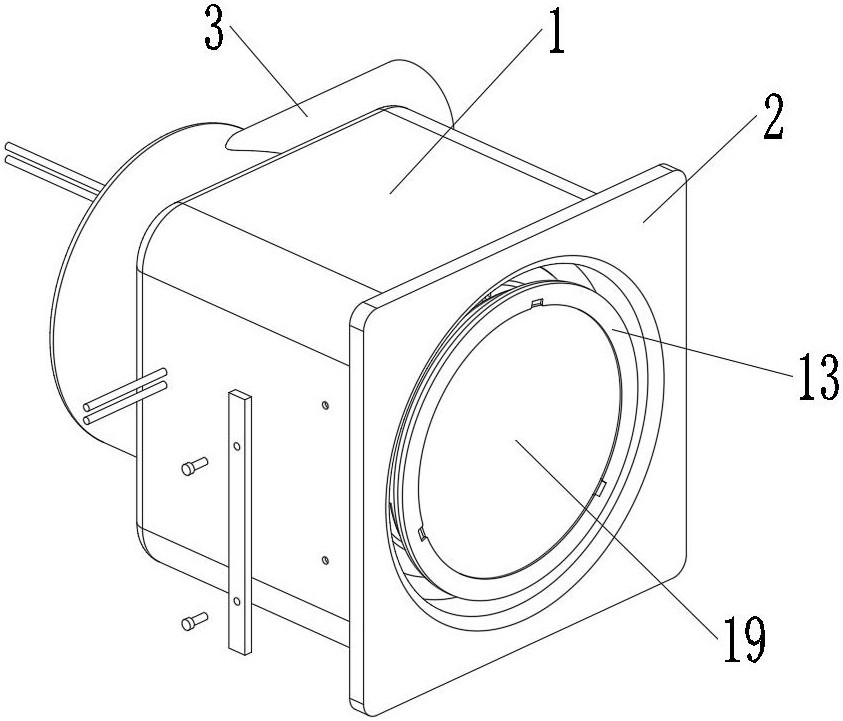

2、为实现上述目的，本实用新型提供如下技术方案：一种除蚊蝇换气扇，包括外壳，所述外壳的一端外表面固定安装有前挡板，且前挡板为内凹贯穿设计，所述外壳内部远离前挡板的一端固定安装有电机，且电机的输出端固定安装有扇叶，所述外壳的一侧开设有出风口，且出风口位于扇叶的一侧，所述出风口与扇叶为偏心设计，所述扇叶与前挡板为同心设计，所述前挡板的外表面螺纹安装有内框架，且内框架的外表面镶嵌固定有过滤网，所述过滤网为侧开式设计，所述内框架远离前挡板的一端插接安装有过滤挡碗，且过滤挡碗的外表面开设有弹性扣，并且弹性扣与过滤挡碗相卡合。

3、优选的，所述过滤挡碗的侧表面与内框架的内表面相贴合，所述内框架靠近前挡板的一端固定安装有导向网，且导向网为锥型凸出设计，所述过滤挡碗为锥型凸出设计，且过滤挡碗与导向网为对向设计，并且导向网与过滤挡碗为同心设计。

4、采用上述技术方案，通过导向网与过滤挡碗的锥型设计与对向设计，让换气扇在侧向安装或垂直安装时，蚊蝇随着气体的抽入进入到内框架的内部之后，可以被随着过滤挡碗的倾斜面被聚集在一起，让同时导向网的锥型设计也让蚊蝇进入之后不便向外爬出，且通过长时间的吹风也能够有效的去除蚊蝇体内的水分，将蚊蝇风干杀死，且在电机停止转动之后，蚊蝇的尸体也会落下并可以被导向网阻挡，防止蚊蝇的尸体从换气扇当中掉出，大大降低了蚊蝇跑出几率的同时能够风干杀死蚊蝇。

5、优选的，所述内框架远离电机的一端固定安装有灯板碗，且灯板碗不突出前挡板的平面，所述前挡板内凹的直径大于灯板碗的直径，且灯板碗与内框架之间设置有通孔，所述内框架、导向网与灯板碗为同心设计，所述灯板碗与外壳之间设置有插接连接机构。

6、采用上述技术方案，通过灯板碗与内框架之间设置的通孔，与灯板碗与前挡板内凹之间的直径差，让电机带动扇叶转动进行抽风时，空气能够从前挡板与灯板碗之间通过，并在拆卸时可以方便将手伸入借力转动灯板碗与内框架，使空气能够通过的同时方便对内框架与灯板碗进行拆卸。

7、优选的，所述插接连接机构包括：横板，所述横板固定安装在外壳内靠近过滤挡碗的一端，所述电机的外表面不与横板的外表面相贴合，且横板的外表面固定安装有耦合器母座，并且耦合器母座的线路贯穿外壳的侧表面，所述过滤挡碗的外表面固定安装有耦合器公座，且耦合器公座与耦合器母座相插合，并且耦合器母座、耦合器公座与过滤挡碗为同心设计。

8、采用上述技术方案，通过横板与外壳的安装，外壳与前挡板的安装，使电机或扇叶出现损坏时可以进行拆卸，而通过横板可以对耦合器母座进行固定，让内框架旋入到外壳的内部之后，可以通过耦合器公座、耦合器母座的插合保证线路的连接与通电，使安装与拆除内框架进行清理时无需对线路进行操作，降低直接取出内框架未注意到线路所导致的线路断裂，大大提升了使用时的便捷性降低了故障的产生。

9、优选的，所述灯板碗的内部固定安装有整流控制盒，且整流控制盒的线路贯穿灯板碗的外表面，所述整流控制盒的线路穿过导向网，所述整流控制盒的线路贯穿过滤挡碗的外表面，所述整流控制盒的线路与耦合器公座相连接，所述整流控制盒与耦合器公座之间的线路开设有防水插接口，所述灯板碗外部靠近导向网的一端固定安装有卡扣，且卡扣与整流控制盒的线路卡合。

10、采用上述技术方案，通过卡扣可以对整流控制盒的线路进行固定，且可以对线路的松紧进行调整，防止空气穿过时带动线路摆动摩擦所造成的断裂，同时通过防水插接口可以便捷的对线路进行连接，让拆除过滤挡碗对蚊蝇的尸体进行倾倒时不用担心电路被扯坏，降低了清理与使用时线路损坏的几率。

11、优选的，所述灯板碗的内部固定安装有诱捕紫外线灯，且诱捕紫外线灯位于灯板碗的中心，所述灯板碗的内部固定安装有led照明灯带，且led照明灯带与诱捕紫外线灯分别与整流控制盒相连接。

12、采用上述技术方案，可通过诱捕紫外线灯在黑暗的状态下对蚊蝇进行引诱，并让靠近的蚊蝇能够随着换气扇抽入的风被吸入，同时通过led照明灯带可以让换气扇能够进行照明，且led照明灯带与诱捕紫外线灯散发的热量将会传导至灯板碗的外表面，并被抽入的风带走，减少诱捕紫外线灯、led照明灯带温度过高而缩短寿命，使换气扇能够有多重用途，并提升诱捕紫外线灯、led照明灯带的使用寿命。

13、优选的，所述灯板碗的外表面开设有槽，且灯板碗的内部转动安装有柔光罩，并且柔光罩与灯板碗相卡合。

14、采用上述技术方案，通过柔光罩的转动卡合设计，让柔光罩可以轻松的装入到灯板碗的外表面，以方便后续整流控制盒、诱捕紫外线灯、led照明灯带损坏时进行更换，并能够降低诱捕紫外线灯、led照明灯带的刺眼程度。

15、与现有技术相比，本实用新型的有益效果是：该除蚊蝇换气扇：

16、1.在电机启动抽取空气时，蚊蝇会随着空气被抽入到内框架的内部，此时空气当中的蚊蝇将会被过滤网过滤并聚集在过滤挡碗的底部，且在经过长时间扇叶的转动带动空气的流动，蚊蝇将会被空气带走水分最终干死，在经过一段时间之后即可转动灯板碗，使内框架能够从前挡板当中旋出，即可将带有蚊蝇尸体的内框架直接的从换气扇当中取出，断开防水插接口捏动弹性扣，即可将过滤挡碗取下并对内部的蚊蝇尸体进行清理，而无需拆卸打开排气扇的面板等零部件，大大减少蚊蝇尸体的散落提升清理时的便捷性；
