一种多功能风扇的制作方法

本发明涉及风扇相关，尤其是指一种多功能风扇。

背景技术：

1、风扇是我们日常生活中常见的家用电器，在炎热的天气环境中用于扇风纳凉用，风扇由于其功能实用，因此被广泛普及应用。

2、普通风扇大多仅具备单一吹风降温功能，在干燥季节或空调环境下使用时，无法改善空气湿度，长期使用易导致皮肤干燥、呼吸道不适等问题，难以满足用户对舒适空气环境的综合需求。为解决这一问题，部分用户会额外搭配加湿器使用，但加湿器与风扇是相互独立的设备，不仅占用空间大、搬运收纳不便，还存在使用成本高、操作繁琐的缺陷，且两者配合使用时，水汽扩散不均匀，加湿效果有限。

3、综上所述，目前需要一种具有环境加湿功能的多功能风扇。

技术实现思路

1、本发明是为了克服上述现有技术中的不足，提供了一种具有环境加湿功能的多功能风扇。

2、为了实现上述目的，本发明采用以下技术方案：

3、一种多功能风扇，包括：

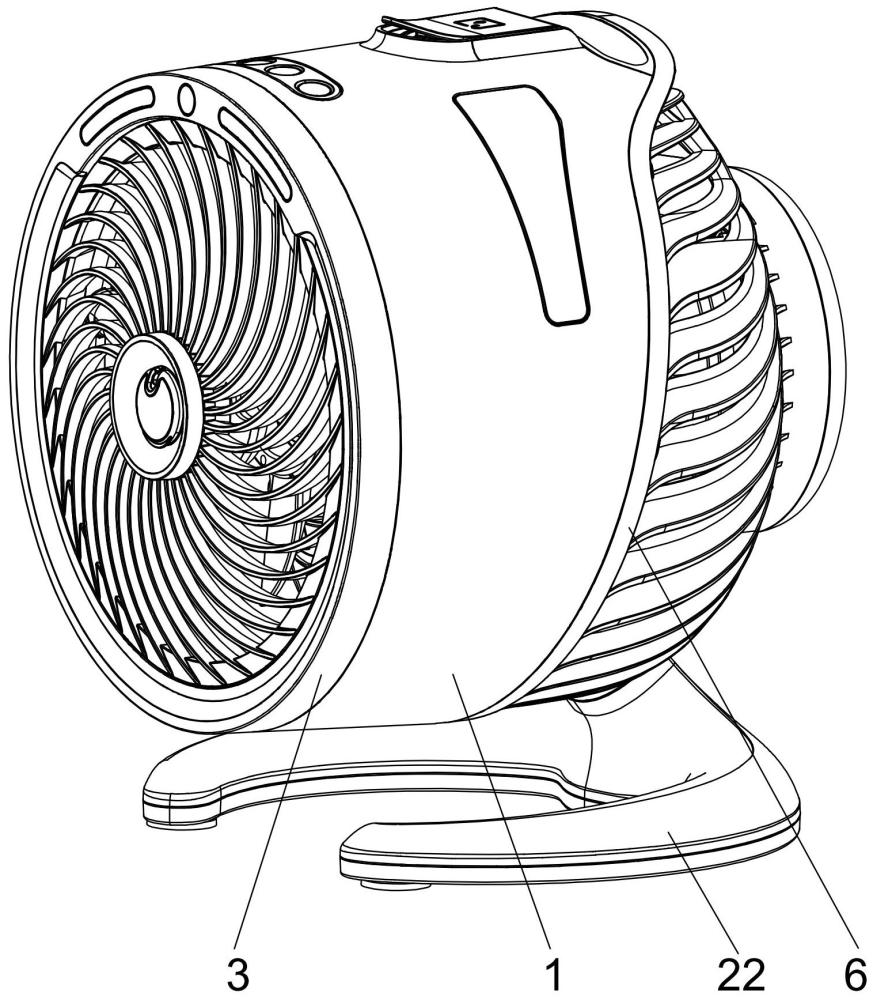

4、机座，所述机座包括风扇环壳，所述风扇环壳的内侧固定有蓄水盒，所述蓄水盒的前侧设有蓄水盒开口；

5、前机罩，所述前机罩安装固定在所述风扇环壳的前端口处，所述前机罩上固定有与所述蓄水盒开口相匹配的蓄水盒盖，所述蓄水盒盖和所述蓄水盒开口密封连接，所述蓄水盒盖上固定有雾化片；

6、后机罩，所述后机罩安装固定在风扇环壳的后端口处，所述后机罩上安装固定有马达，所述马达的转轴上安装固定有扇叶组件，所述扇叶组件置于所述蓄水盒的后方位置。

7、使用时，可向蓄水盒内注入清水，启动风扇后，马达带动扇叶组件转动产生气流，同时雾化片通电将蓄水盒内的水雾化，雾化后的水汽随扇叶组件产生的气流向前吹出，实现吹风与雾化加湿同步运行。结构设计紧凑合理，兼具吹风降温与环境加湿双重功能，能同时满足调节环境温度和改善空气湿度的需求，提升了功能性。

8、作为优选，所述风扇环壳上内部设有水箱，所述水箱位于蓄水盒的上方位置，所述水箱和蓄水盒之间通过三条下水通道相连通，三条下水通道分别位于蓄水盒的两侧及上端，所述风扇环壳的顶部设置有与水箱相连通的注水口，所述注水口处设置有注水口翻盖。通过风扇环壳顶部的注水口向水箱注入清水，清水经蓄水盒两侧及上端的三条下水通道平稳流入蓄水盒，启动风扇后马达带动扇叶组件产生气流，同时雾化片将蓄水盒内的水雾化，水汽随气流向前吹出，实现吹风与加湿同步运行。三条下水通道的设计扩大了储水量且保证供水均匀稳定，注水口翻盖的设计方便加水且防尘防漏。

9、作为优选，所述风扇环壳的侧壁上设置有水位透视窗，所述水位透视窗位于水箱的侧面。风扇环壳侧壁的水位透视窗可直观观察水箱内剩余水量，方便及时补水且避免加水过量导致渗漏，进一步提升使用便捷性与安全性。

10、作为优选，所述蓄水盒盖背对蓄水盒的一面上设置有雾化片安装槽，所述雾化片包括置于雾化片安装槽内的外基环，所述外基环的内侧固定有工作内芯，所述雾化片安装槽的底面上设有与工作内芯相匹配的通水孔，所述外基环的其中一面和雾化片安装槽的底面密封连接，所述前机罩上安装固定有装饰盖，所述装饰盖位于蓄水盒盖的前侧，所述雾化片被固定于装饰盖和蓄水盒盖之间，所述外基环的另一面和装饰盖密封连接，所述装饰盖上设有与工作内芯相匹配的喷雾孔，所述喷雾孔处设置有喷雾孔翻盖。在蓄水盒盖背对蓄水盒的一面开设雾化片安装槽并加工通水孔，将外基环的其中一面置于安装槽的底面上并通过密封圈或密封垫片对外基环与安装槽之间的间隙进行密封，再将带有喷雾孔翻盖的装饰盖安装固定在前机罩且置于蓄水盒盖前侧，使雾化片被夹紧固定在装饰盖和蓄水盒盖之间并通过密封圈或密封垫片对外基环与装饰盖之间的间隙进行密封。喷雾时，蓄水盒内的水经通水孔接触雾化片的工作内芯，雾化片通电后将水雾化，雾化后的水汽通过装饰盖上的喷雾孔随扇叶组件产生的气流吹出；不使用时闭合喷雾孔翻盖堵住喷雾孔即可。雾化片通过双密封结构固定，结合通水孔与喷雾孔精准配合，既保证密封防漏又确保雾化效果，进一步提升了产品的可靠性。

11、作为优选，所述扇叶组件包括扇叶基座，所述扇叶基座安装固定在马达的转轴上，所述扇叶基座的外侧周向固定有若干块叶片，所述前机罩上设置有与叶片相匹配的前网格栅，所述前网格栅的排列方向与叶片的扭角方向为反向配置，所述后机罩上设置与叶片相匹配的后网格栅，所述后网格栅的排列方向与叶片的扭角方向为同向配置。扇叶组件的叶片与前网格栅反向配置、与后网格栅同向配置，既提升气流引导效率与吹风效果，又增强网格栅对扇叶的防护作用，同时减少气流阻力与运行噪音，兼顾实用性与使用舒适度。

12、作为优选，从风扇的前面观察时：所述叶片自根部到叶尖朝着顺时针方向倾斜，所述叶片的扭角为顺时针方向，所述前网格栅为逆时针排列，所述后网格栅为顺时针排列。通过叶片、前网格栅、后网格栅的方向设计，可精准优化气流进出路径，减少气流紊流与阻力，提升送风强度和均匀性，同时降低运行噪音，强化网格栅防护作用，兼顾使用效率与舒适度。

13、作为优选，所述叶片的侧边上设置有锯齿条纹，所述锯齿条纹位于叶片远离叶尖一侧的侧边上。通过锯齿条纹的设计，可优化气流湍流形态降低运行噪音，同时增强叶片边缘结构强度以减少形变，还能减少灰尘杂物附着堆积，兼顾降噪、耐用性与清洁维护性，提升风扇整体使用体验。

14、作为优选，还包括底座，所述底座的顶部设有插口，所述后机罩的底部固定有插头，所述插头和插口相互插接，所述插头的侧壁上设有按钮槽，所述按钮槽的内侧活动连接有释放按钮，所述按钮槽的底部设置有弹簧，所述释放按钮的其中一端和按钮槽的底部之间通过弹簧相连接，所述按钮槽的槽口边缘处固定有按钮限位卡块，所述释放按钮在弹簧的弹力作用下被顶在按钮槽槽口的按钮限位卡块处并使释放按钮的另一端位于按钮槽的外部，所述插口的侧壁上设有与释放按钮的另一端相匹配的按钮卡孔，所述释放按钮的另一端且靠近插口底部的一侧设置有插接过渡斜导面。在底座顶部开设插口并于侧壁设按钮卡孔，后机罩底部固定带按钮槽的插头，按钮槽内装弹簧与释放按钮，槽口设按钮限位卡块使释放按钮在弹簧作用下部分外露且端部带插接过渡斜导面，将插头插入插口时释放按钮在插接过渡斜导面的导向作用下朝着按钮槽的底部方向活动被压缩弹簧，完全插入后释放按钮在弹簧弹力作用下卡入按钮卡孔完成固定，按压释放按钮即可解锁分离，很好的实现了风扇主体与底座之间的快速拆装，连接稳固且操作便捷，同时提升产品组装灵活性与使用便利性。

15、作为优选，所述后机罩上设置有提手槽，所述提手槽置于后机罩的顶部且位于后机罩的后侧面上，所述提手槽的槽壁相对于风扇环壳的中心轴线呈10°~15°倾斜，所述提手槽的开口部的高度低于所述提手槽的槽底部的高度。后机罩顶部后侧面的提手槽采用10°~15°倾斜设计且开口部低于槽底部，契合人体工学，方便握持搬运。

16、作为优选，所述后机罩上安装固定有电源，所述马达、雾化片均与电源电连接，所述后机罩的后侧面上还设置有充电座，所述电源和充电座电连接，所述前机罩上安装固定有照明灯，所述照明灯置于前机罩的顶部且位于前机罩的前侧面上，所述照明灯和电源电连接，所述前机罩上安装固定有照明灯，所述照明灯置于前机罩的顶部且位于前机罩的前侧面上，所述照明灯和电源电连接。后机罩集成电源与充电座，为马达、雾化片供电且支持充电使用，前机罩顶部增设照明灯并与电源电连接，使风扇兼具吹风、加湿、照明功能，适配更多使用场景，提升实用性与使用便捷性。

17、本发明的有益效果是：结构设计紧凑合理，兼具吹风降温与环境加湿双重功能，能同时满足调节环境温度和改善空气湿度的需求，提升了功能性；扩大了储水量且保证供水均匀稳定；方便及时补水且避免加水过量导致渗漏，进一步提升使用便捷性与安全性；提升了产品的可靠性；兼顾使用效率与使用舒适度；提升了风扇整体使用体验；实现了风扇主体与底座之间的快速拆装，连接稳固且操作便捷，同时提升产品组装灵活性与使用便利性；方便握持搬运；具有照明功能，适配更多使用场景，提升实用性与使用便捷性。
