异型产品切片机的制作方法

本技术涉及电脑切片机，具体涉及异型产品切片机。

背景技术：

1、在电子元器件、医疗耗材、柔性电路等精密制造领域，常需要对成卷的特定膜带（如覆盖膜、保护膜、导电胶膜等）进行异型轮廓的模切加工，以制得所需形状的精密片体，该工艺主要依靠异型产品切片机完成，其通过在膜带上进行冲切或模切，使目标片体在膜带内部成型但仍由废料边框暂时承载，以便于输送。

2、当成型的异型片体从膜带上被切出后，由于片体与周围的废料边框之间仅通过微连点，导致成型片体与废料边框之间产生较强的粘黏作用，这种粘黏使得在后续的排废或分拣过程中，片体难以从废料边框上干净、可靠地分离。

3、为此提出异型产品切片机。

技术实现思路

1、本实用新型的目的在于：为解决上述背景技术中提出的问题，本实用新型提供了异型产品切片机。

2、本实用新型为了实现上述目的具体采用以下技术方案：

3、异型产品切片机，包括工作台，所述工作台的顶面设置有料带传输平台和异型切片机构，所述异型切片机构的出料端处固定安装有两组出料架，两组出料架上以及其表面的导向通槽内设置有升降调节机构，所述升降调节机构的端部设置有弹性补偿机构，两组弹性补偿机构上转动插接有带孔喷气空心辊，其中一组弹性补偿机构的端部固定安装有电动机，电动机与带孔喷气空心辊的端部固定连接，另一组弹性补偿机构的端部以及工作台上设置有供气机构，经供气机构向带孔喷气空心辊内导入高压气体经其表面的空喷出将成型的片体与废料分离。

4、进一步地，两组所述出料架的相对面转动插接有两组限位辊，所述两组出料架上设置有收料机构，用于对膜带废料进行收卷。

5、进一步地，所述升降调节机构包括转动插接在出料架顶部的内螺纹套，两组内螺纹套的表面均固定套设有同步轮，两组同步轮上套设有同步带，所述内螺纹套内螺纹插接有螺纹杆，螺纹杆的端部固定连接有板体，板体在导向通槽内滑动，其中一组内螺纹套的表面固定套设有旋钮。

6、进一步地，所述弹性补偿机构包括固定安装在板体底面的杆体，且杆体上活动套设有轴座，所述杆体的表面套设有弹簧，弹簧的两端分别与板体和轴座固定连接，带孔喷气空心辊的两端分别转动插接在两组轴座内。

7、进一步地，所述供气机构包括固定安装在其中一组轴座端面的端盖，且端盖的端部连接有管道，所述工作台的顶面固定安装有气泵，气泵的输出端与管道的端部固定连接，端盖位于带孔喷气空心辊的输入端处。

8、进一步地，所述带孔喷气空心辊表面的通孔呈规则性阵列设置，其位于工作台的顶部的出料口上方，膜带被异型切片后，其膜带与带孔喷气空心辊的表面相贴合。

9、本实用新型的有益效果如下：

10、通过料带传输平台和异型切片机构协同完成膜带的输送和模切作业，出料架固定于切片机构出料端，其导向通槽内的升降调节机构带动弹性补偿机构上下调节，使带孔喷气空心辊与膜带接触，通过电动机驱动带孔喷气空心辊旋转，供气机构向带孔喷气空心辊内导入高压气体，气体从带孔喷气空心辊表面的规则孔喷出，将成型片体从废料边框上吹落。

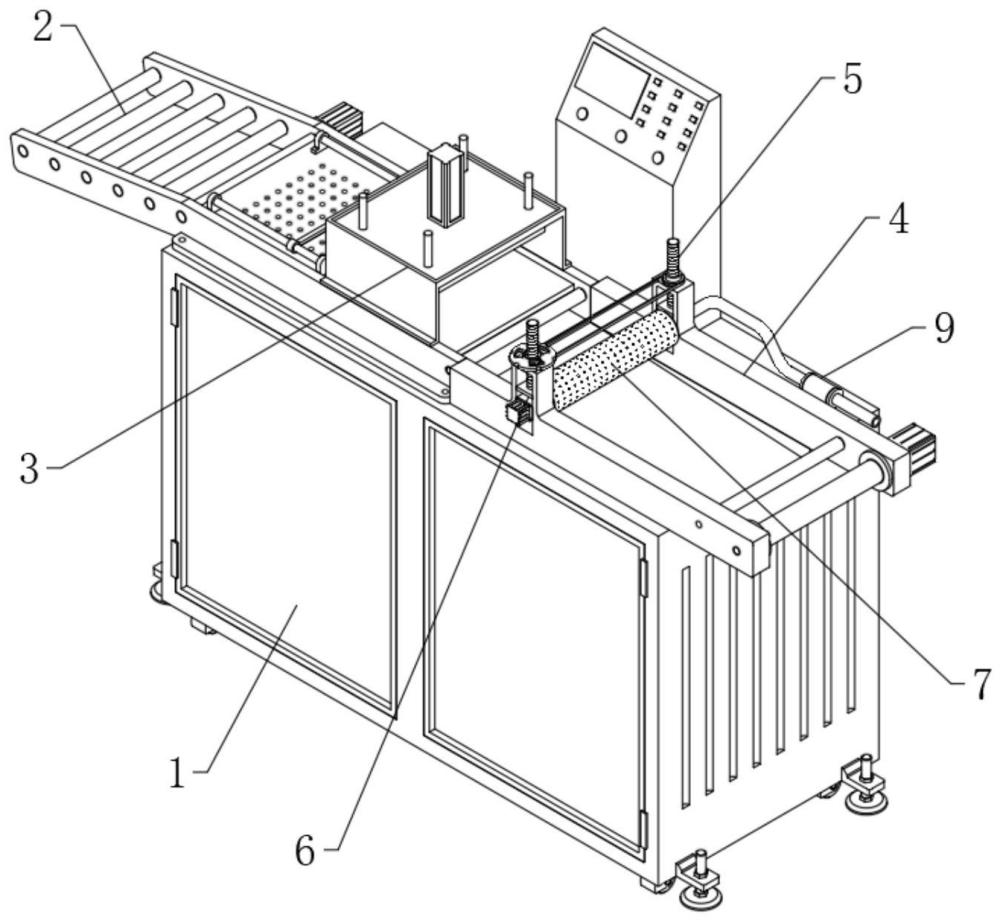

1.异型产品切片机，其特征在于，包括工作台（1），所述工作台（1）的顶面设置有料带传输平台（2）和异型切片机构（3），所述异型切片机构（3）的出料端处固定安装有两组出料架（4），两组出料架（4）上以及其表面的导向通槽（41）内设置有升降调节机构（5），所述升降调节机构（5）的端部设置有弹性补偿机构（6），两组弹性补偿机构（6）上转动插接有带孔喷气空心辊（7），其中一组弹性补偿机构（6）的端部固定安装有电动机（8），电动机（8）与带孔喷气空心辊（7）的端部固定连接，另一组弹性补偿机构（6）的端部以及工作台（1）上设置有供气机构（9），经供气机构（9）向带孔喷气空心辊（7）内导入高压气体经其表面的空喷出将成型的片体与废料分离。

2.根据权利要求1所述的异型产品切片机，其特征在于，两组所述出料架（4）的相对面转动插接有两组限位辊（43），所述两组出料架（4）上设置有收料机构（42），用于对膜带废料进行收卷。

3.根据权利要求1所述的异型产品切片机，其特征在于，所述升降调节机构（5）包括转动插接在出料架（4）顶部的内螺纹套（501），两组内螺纹套（501）的表面均固定套设有同步轮（502），两组同步轮（502）上套设有同步带（503），所述内螺纹套（501）内螺纹插接有螺纹杆（504），螺纹杆（504）的端部固定连接有板体（505），板体（505）在导向通槽（41）内滑动，其中一组内螺纹套（501）的表面固定套设有旋钮（506）。

4.根据权利要求3所述的异型产品切片机，其特征在于，所述弹性补偿机构（6）包括固定安装在板体（505）底面的杆体（601），且杆体（601）上活动套设有轴座（602），所述杆体（601）的表面套设有弹簧（603），弹簧（603）的两端分别与板体（505）和轴座（602）固定连接，带孔喷气空心辊（7）的两端分别转动插接在两组轴座（602）内。

5.根据权利要求4所述的异型产品切片机，其特征在于，所述供气机构（9）包括固定安装在其中一组轴座（602）端面的端盖（901），且端盖（901）的端部连接有管道（902），所述工作台（1）的顶面固定安装有气泵（903），气泵（903）的输出端与管道（902）的端部固定连接，端盖（901）位于带孔喷气空心辊（7）的输入端处。

6.根据权利要求1所述的异型产品切片机，其特征在于，所述带孔喷气空心辊（7）表面的通孔呈规则性阵列设置，其位于工作台（1）的顶部的出料口上方，膜带被异形切片后，其膜带与带孔喷气空心辊（7）的表面相贴合。
