多功能婴儿床的制作方法

本发明有关一种婴幼儿用品设备，具体涉及一种多功能婴儿床。

背景技术：

1、父母会购置市面上的婴儿床或游戏床等育儿设备来给孩子使用，而在不同的情境下或孩子到达不同的成长阶段后，可能会需要不同型态的育儿设备，但是各种育儿设备若都要加以购置，育儿成本会较高。

2、有鉴于上述缺失弊端，本发明人认为具有改正的必要，遂以从事相关技术以及产品设计制造的多年经验，秉持优良设计理念，针对以上不良处加以研究创作，在经过不断的努力后，终乃推出本发明多功能婴儿床，期以更正产品结构以提升产品优良的效果。

技术实现思路

1、本发明多功能婴儿床的主要目的，提供一种可通过替换零件与改变零件的设置位置来变换成不同型态的育儿设备的婴儿床构造。

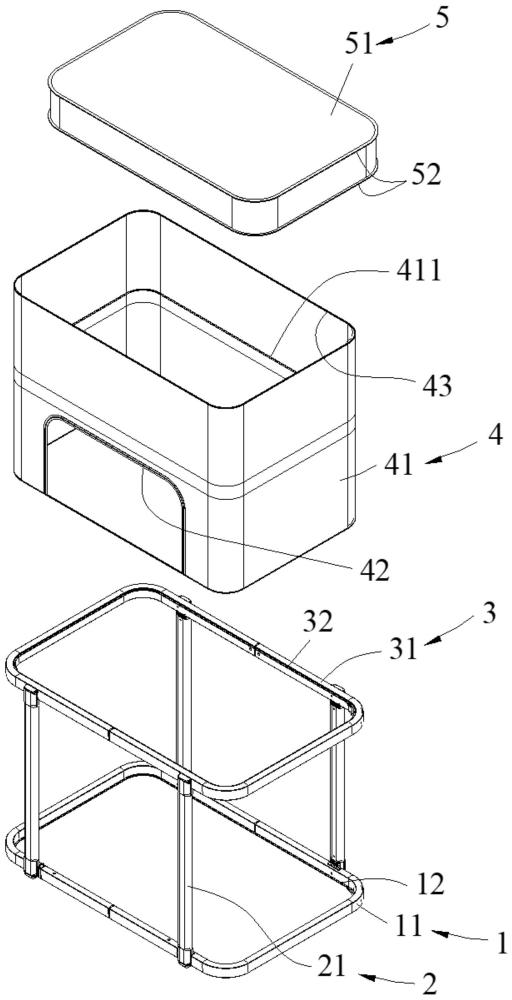

2、为达到前揭的目的，本发明多功能婴儿床包括有：

3、一第一围框，具有一第一框体；

4、四个立柱，该立柱具有一柱体，各个该柱体皆组接于该第一框体，使各个该柱体皆与该第一框体呈夹有预定角度状；

5、一第二围框，具有一第二框体，该第二框体同时组接各个该柱体，使各个该柱体皆与该第二框体呈夹有预定角度状；

6、一围罩，具有一管状的罩体，该罩体一端预定位置凹设有一凹口，该罩体两端分别可拆式地固定于该第一框体与该第二框体，使该凹口选择性地朝向该第一围框或该第二围框，该罩体内侧则设有至少一结床拉链；

7、一承床，具有一床体，该床体设有至少一床体拉链，该床体装设于该围罩内，并该床体拉链可选择结合或不结合于该结床拉链。

8、可选的，该床体具有一内体，该内体外包覆有一床罩，该床体拉链设于该床罩。

9、可选的，该第二框体内侧设有至少一第二框体拉链，该床体拉链可选择结合于该第二框体拉链。

10、可选的，还包括一支撑架，该支撑架具有一架体，该架体凹设有多个架体插孔，各个该架体插孔分别插设有一支撑杆，各个该柱体并皆凹设有多个柱体插孔，以及该罩体也于多处篓空并于篓空处车缝固定有杆穿片，该杆穿片贯穿有至少一穿孔，各个该支撑杆也分别经该穿孔插设于各个该柱体的其中一柱体插孔，使该架体抵贴于该床体。

11、可选的，该架体于各个架体插孔旁皆设有一抵贴块，该抵贴块并抵贴于该支撑杆。

12、本发明还涉及一种多功能婴儿床，包括：

13、一第一围框，具有一第一框体，该第一框体设为环框状；

14、四个立柱，该立柱具有一柱体，各个该柱体皆组接于该第一框体，使各个该柱体皆与该第一框体呈夹有预定角度状；

15、一第二围框，具有一第二框体，该第二框体设为c型框状，该第二框体同时组接各个该柱体，使各个该柱体皆与该第二框体呈夹有预定角度状；

16、一围罩，具有一管状的罩体，该罩体一端预定位置凹设有一凹口，该罩体两端分别可拆式地固定于该第一框体与该第二框体，使该凹口朝向该第二框体两端之间，该罩体内侧预定位置则设有至少一结床拉链；

17、一承床，具有一床体，该床体设有至少一床体拉链，该床体装设于该罩体内，并该床体拉链可选择进一步结合于该结床拉链。

18、可选的，该第二框体两端之间组接有一可拆卸的挡杆。

19、可选的，还包括有一闸门组件，该闸门组件具有两个基座，并有一旋转闸门同时枢接两个该基座，该旋转闸门两侧分别设有一门栓，该旋转闸门其中一侧则设有一闸门拉链，该第二框体两端则分别凹设有一栓孔，该凹口设有罩体拉链，两个该基座分别组装于其中两个该立柱，使该旋转闸门可旋转至该第二框体两端之间，并两个该门栓可分别插入两个该栓孔以将该旋转闸门定位于关门位置，并当该旋转闸门位于关门位置时也会对应于该凹口，且该凹口的罩体拉链可结合于该闸门拉链。

20、可选的，还包括一支撑架，该支撑架具有一架体，该架体凹设有多个架体插孔，各个该架体插孔分别插设有一支撑杆，各个该柱体并皆凹设有多个柱体插孔，以及该罩体也于多处篓空并于篓空处车缝固定有杆穿片，该杆穿片贯穿有至少一穿孔，各个该支撑杆也分别经该穿孔插设于各个该柱体的其中一柱体插孔，使该架体抵贴于该床体。

21、可选的，该架体于各个架体插孔旁皆设有一抵贴块，该抵贴块并抵贴于该支撑杆。

22、当第二框体选择呈环框状的时，可配合将围罩装设成让凹口朝向第一围框，此时将第一围框与承床放置于地面上时，本发明可当作游戏床使用，让婴儿可通过凹口进出于围罩所围出的游戏空间内，而如果将承床利用床体拉链结合于结床拉链时，本发明则可变换成传统婴儿床使用，让婴儿躺睡承床上。

23、当第二框体选择呈c型框状的时，围罩是装设成让凹口朝向第二围框，此时可同样将第一围框与承床放置于地面上来当作游戏床使用，又或者立柱可选择组装有一闸门组件，闸门组件具有一可定位或脱离于第二框体两端之间的旋转闸门，此时配合将承床结合于结床拉链后，本发明可当作婴儿床边床使用，因此放置在父母床边时可方便父母照顾婴儿，并旋转闸门关上时可防止婴儿从凹口滚出床外，而旋转闸门降下时则可方便父母抱出婴儿或换尿布。

24、另外，将本发明反转成让第二围框置于地面上时，还可在立柱装设有一位于承床下方的支撑架，此时本发明变换成具有低床位与较大支撑力的幼儿床来使用。

25、而与以往需要购置多种不同的育儿设备相比，本发明只要通过替换零件以及将零件组装于不同位置即可变换成不同型态，因此相较之下即可降低育儿设备的购置成本，显见本发明为具有进步性的产品。

1.一种多功能婴儿床，其特征在于，包括：

2.根据权利要求1所述的多功能婴儿床，其特征在于，该床体具有一内体，该内体外包覆有一床罩，该床体拉链设于该床罩。

3.根据权利要求1所述的多功能婴儿床，其特征在于，该第二框体内侧设有至少一第二框体拉链，该床体拉链可选择结合于该第二框体拉链。

4.根据权利要求1所述的多功能婴儿床，其特征在于，还包括一支撑架，该支撑架具有一架体，该架体凹设有多个架体插孔，各个该架体插孔分别插设有一支撑杆，各个该柱体并皆凹设有多个柱体插孔，以及该罩体也于多处篓空并于篓空处车缝固定有杆穿片，该杆穿片贯穿有至少一穿孔，各个该支撑杆也分别经该穿孔插设于各个该柱体的其中一柱体插孔，使该架体抵贴于该床体。

5.根据权利要求4所述的多功能婴儿床，其特征在于，该架体于各个架体插孔旁皆设有一抵贴块，该抵贴块并抵贴于该支撑杆。

6.一种多功能婴儿床，其特征在于，包括：

7.根据权利要求6所述的多功能婴儿床，其特征在于，该第二框体两端之间组接有一可拆卸的挡杆。

8.根据权利要求6所述的多功能婴儿床，其特征在于，还包括有一闸门组件，该闸门组件具有两个基座，并有一旋转闸门同时枢接两个该基座，该旋转闸门两侧分别设有一门栓，该旋转闸门其中一侧则设有一闸门拉链，该第二框体两端则分别凹设有一栓孔，该凹口设有罩体拉链，两个该基座分别组装于其中两个该立柱，使该旋转闸门可旋转至该第二框体两端之间，并两个该门栓可分别插入两个该栓孔以将该旋转闸门定位于关门位置，并当该旋转闸门位于关门位置时也会对应于该凹口，且该凹口的罩体拉链可结合于该闸门拉链。

9.根据权利要求6中所述的多功能婴儿床，其特征在于，还包括一支撑架，该支撑架具有一架体，该架体凹设有多个架体插孔，各个该架体插孔分别插设有一支撑杆，各个该柱体并皆凹设有多个柱体插孔，以及该罩体也于多处篓空并于篓空处车缝固定有杆穿片，该杆穿片贯穿有至少一穿孔，各个该支撑杆也分别经该穿孔插设于各个该柱体的其中一柱体插孔，使该架体抵贴于该床体。

10.根据权利要求9所述的多功能婴儿床，其特征在于，该架体于各个架体插孔旁皆设有一抵贴块，该抵贴块并抵贴于该支撑杆。
