一种多功能折叠办公书桌

本技术涉及办公用具，尤其涉及一种多功能折叠办公书桌。

背景技术：

1、办公书桌作为现代工作与学习环境中不可或缺的基础家具，其核心功能是为用户提供一个稳定、平整的操作平台，以支撑电脑、文件、文具等各类办公用品，是保障日常办公与学习活动高效进行的基础设施。随着时代发展，办公书桌的设计也日趋多样化，从最初仅满足基本书写需求的简易桌板，发展到如今考虑人体工学、线缆管理、储物功能等综合性需求的复杂产品。其材质、造型与尺寸也愈发丰富，以适应不同的办公环境、空间布局及个人审美偏好，体现了家具设计对提升工作效率与改善用户体验的持续追求。

2、然而，现有的书桌通常是固定式的，在其使用时，不具备将主桌板折叠收纳以节省空间、自由调节高度以适应坐姿或站姿办公模式，以及扩展副桌板以增加工作面积等灵活多变的功能，导致其在空间适应性、操作便捷性与结构稳定性方面存在局限，无法满足现代办公对高效、灵活且安全可靠的综合使用需求。

3、因此，本领域技术人员提供了一种多功能折叠办公书桌，以解决上述背景技术中提出的问题。

技术实现思路

1、本 技术实现要素： 的目的是解决现有技术中存在的缺点，提供一种多功能折叠办公书桌，该书桌集成了主桌板折叠展开、高度调节及副桌板扩展锁定功能，实现了书桌在折叠、站立及扩展工作区等模式间的快速稳定转换，显著提高了产品的空间适应性、操作便捷性与结构稳定性。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种多功能折叠办公书桌，包括底座、主桌板和副桌板，

4、所述底座的上端两侧对称设置有折叠组件，所述主桌板固定连接于两个折叠组件的上端；

5、所述折叠组件包括滑动框、滑动杆、滑动块和折叠杆，所述滑动框固定于底座的上端和主桌板的下端，所述滑动杆沿水平方向设置于滑动框内，所述滑动块套设于滑动杆上并与滑动杆滑动配合，所述折叠杆的下端和上端均与滑动块铰接；

6、所述副桌板设置有两个，并通过铰链分别转动连接于主桌板的两侧；

7、所述副桌板上设置有锁定机构，该机构包括固定于其内部的导向杆，滑动连接于所述导向杆外部的拉动杆，分别固定连接于所述拉动杆两端的限位板，以及套设于所述导向杆外部的压缩弹簧作为弹性件，所述压缩弹簧的一端与所述副桌板的内壁抵接，另一端与所述拉动杆的中部抵接，用于驱动两个限位板同步伸出或缩回，以与主桌板两侧对应设置的限位槽实现锁定或解锁；

8、所述底座的内部还设置有用于调节主桌板高度的升降调节机构一；

9、所述底座的内部两侧沿竖直方向滑动连接有立板，两个所述立板之间固定连接有横板，所述底座上还设置有用于驱动两个立板同步升降的升降调节机构二；

10、通过上述技术方案，该书桌集成了主桌板折叠展开、高度调节及副桌板扩展锁定功能，实现了书桌在折叠、站立及扩展工作区等模式间的快速稳定转换，显著提高了产品的空间适应性、操作便捷性与结构稳定性。

11、进一步地，所述升降调节机构一包括双向螺纹杆、两个螺纹筒和转把一，所述双向螺纹杆沿水平方向转动连接于底座的内部，两个所述螺纹筒分别螺纹连接于双向螺纹杆的外部两端，且两个螺纹筒的上端分别与两个滑动块的底部固定连接，所述转把一固定于双向螺纹杆的一端；

12、通过上述技术方案，通过转动转把一，即可驱动双向螺纹杆旋转，使两个螺纹筒同步相向或背向运动，从而平稳地带动折叠组件展开或收拢，确保了主桌板在升降过程中的稳定性和同步性，操作简单高效。

13、进一步地，所述底座的一侧设置有用于锁定双向螺纹杆转动位置的限位组件一，所述限位组件一包括弹簧、卡块，所述底座上设置有安装槽，所述弹簧和卡块设置于安装槽内，所述卡块一端与固定在安装槽内部的弹簧固定连接，另一端伸出底座外部，所述转把一的侧壁上设置有卡槽，在弹簧的弹力作用下，所述卡块的一端卡入所述卡槽内，以锁定转把一的转动；

14、通过上述技术方案，该限位组件一结构简单，操作便捷，能够在调节到位后自动锁定，确保了升降调节机构一的工作可靠性，大大提升了书桌使用时的结构稳定性和安全性。

15、进一步地，所述底座与主桌板之间还设置有辅助伸缩杆，所述辅助伸缩杆的两端分别与底座和主桌板固定连接；

16、通过上述技术方案，辅助伸缩杆分担了主桌板及放置物品的重量，减轻了升降调节机构一的负担，进一步增强了桌板升降的平稳性，并提高了整体结构的承重能力和稳定性。

17、进一步地，所述升降调节机构二包括单向螺纹杆和转把二，所述单向螺纹杆转动连接于底座上，并与其中一个立板螺纹连接，所述转把二固定于单向螺纹杆的一端，所述底座上还设置有用于锁定单向螺纹杆转动位置的限位组件二，所述限位组件二与限位组件一的结构和功能均相同；

18、通过上述技术方案，通过转动转把二驱动单向螺纹杆，可以对桌板高度进行小范围、精细化的调节，以满足不同用户对坐姿或站姿高度的最佳需求，提升了产品的个性化舒适度。

19、进一步地，所述副桌板的底部和所述底座的侧面均设置有磁性件；

20、通过上述技术方案，利用磁性件的吸引力，在副桌板折叠收纳时，能将其牢固地吸附在底座侧壁上，确保二者紧密贴合，有效防止了副桌板在移动或搬运过程中发生晃动或意外展开，提升了收纳状态下的结构稳固性。

21、进一步地，所述主桌板的底部还设置有箱体，所述箱体内滑动连接有抽屉；

22、通过上述技术方案，通过在桌板下方集成抽屉，为用户提供了便捷的物品收纳空间，可用于存放文具、文件等小物件，使桌面更加整洁有序，进一步提升了产品的实用性和空间利用率。

23、进一步地，所述底座的底部安装有带刹车的万向轮；

24、通过上述技术方案，万向轮使用户可以轻松地将书桌移动到任意位置，方便调整布局或进行清洁，而刹车装置则能在移动到位后将书桌稳固锁定，防止使用时发生滑动，确保了工作的稳定性与安全性。

25、本实用新型具有如下有益效果：

26、1、本实用新型提出的一种多功能折叠办公书桌，通过将升降调节机构一、升降调节机构二、折叠组件及副桌板锁定机构集成为一体，使其具备主桌板折叠展开、高度自由调节及副桌板扩展锁定的多重功能，其中，升降调节机构一驱动折叠组件，实现主桌板的平稳升起与收纳，升降调节机构二则在此基础上进行精准的高度微调，满足坐姿与站姿的不同需求，副桌板锁定机构确保了扩展台面后的稳固性，实现了从紧凑折叠到站立办公、从标准台面到扩展工作区的快速、稳定与无缝转换，提高了产品的空间适应性、操作便捷性、结构稳定性与整体实用性，为用户提供了高效、灵活且安全可靠的综合使用体验。

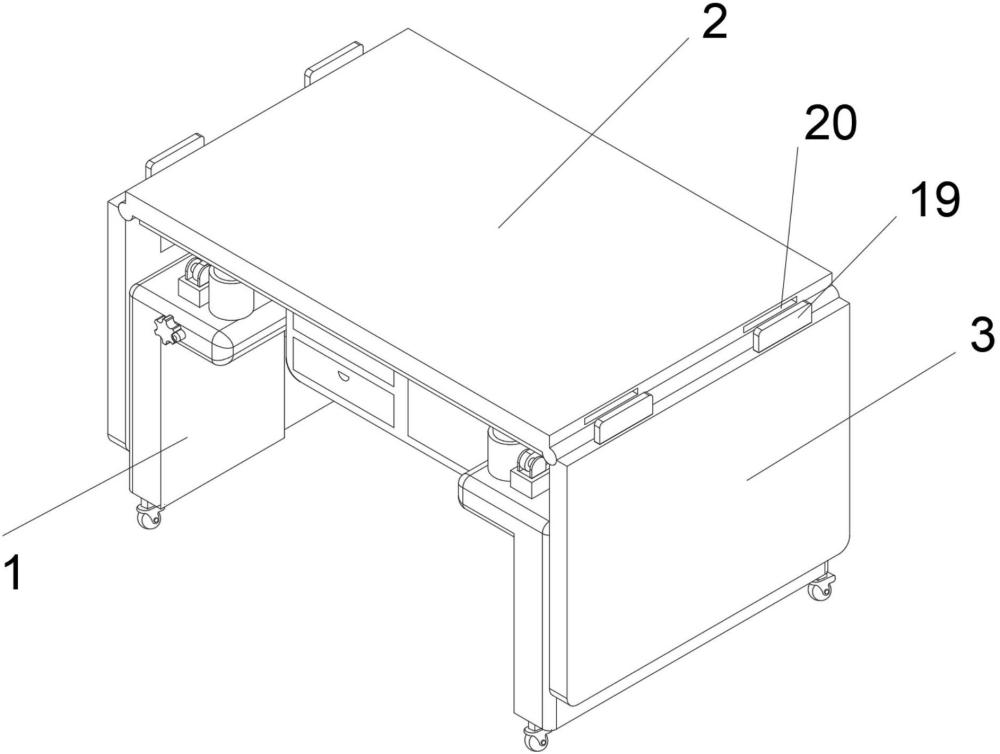

1.一种多功能折叠办公书桌，包括底座（1）、主桌板（2）和副桌板（3），其特征在于：

2.根据权利要求1所述的一种多功能折叠办公书桌，其特征在于：所述升降调节机构一包括双向螺纹杆（6）、两个螺纹筒（7）和转把一（8），所述双向螺纹杆（6）沿水平方向转动连接于底座（1）的内部，两个所述螺纹筒（7）分别螺纹连接于双向螺纹杆（6）的外部两端，且两个螺纹筒（7）的上端分别与两个滑动块（403）的底部固定连接，所述转把一（8）固定于双向螺纹杆（6）的一端。

3.根据权利要求2所述的一种多功能折叠办公书桌，其特征在于：所述底座（1）的一侧设置有用于锁定双向螺纹杆（6）转动位置的限位组件一（9），所述限位组件一（9）包括弹簧、卡块，所述底座（1）上设置有安装槽，所述弹簧和卡块设置于安装槽内，所述卡块一端与固定在安装槽内部的弹簧固定连接，另一端伸出底座（1）外部，所述转把一（8）的侧壁上设置有卡槽，在弹簧的弹力作用下，所述卡块的一端卡入所述卡槽内，以锁定转把一（8）的转动。

4.根据权利要求1所述的一种多功能折叠办公书桌，其特征在于：所述底座（1）与主桌板（2）之间还设置有辅助伸缩杆（10），所述辅助伸缩杆（10）的两端分别与底座（1）和主桌板（2）固定连接。

5.根据权利要求1所述的一种多功能折叠办公书桌，其特征在于：所述升降调节机构二包括单向螺纹杆（13）和转把二（14），所述单向螺纹杆（13）转动连接于底座（1）上，并与其中一个立板（11）螺纹连接，所述转把二（14）固定于单向螺纹杆（13）的一端，所述底座（1）上还设置有用于锁定单向螺纹杆（13）转动位置的限位组件二（15），所述限位组件二（15）与限位组件一（9）的结构和功能均相同。

6.根据权利要求1所述的一种多功能折叠办公书桌，其特征在于：所述副桌板（3）的底部和所述底座（1）的侧面均设置有磁性件。

7.根据权利要求1所述的一种多功能折叠办公书桌，其特征在于：所述主桌板（2）的底部还设置有箱体（21），所述箱体（21）内滑动连接有抽屉（22）。

8.根据权利要求1所述的一种多功能折叠办公书桌，其特征在于：所述底座（1）的底部安装有带刹车的万向轮（5）。
