一种穿绕式柔性支撑的吊式枕头的制作方法

本发明涉及枕头，更具体地，尤其涉及一种穿绕式柔性支撑的吊式枕头。

背景技术：

1、枕头是人们用于头部、颈部承托休憩的常用生活用品，品类繁多。按照使用形式区分，常见枕头主要包括实体填充枕头、充气枕头以及悬吊式枕头。实体填充枕头一般采用棉絮、记忆棉、乳胶等材质一体成型，支撑形态固定，软硬度、承托高度难以根据使用者需求实时调整，枕体脏污后整体清洗不便，也无法单独更换承托部位，充气枕头依靠气腔充放气实现高度调节，但充气结构易出现漏气故障，使用稳定性较差，收纳时也需要完成充放气操作。其中，吊式枕头作为另一类休憩枕具，主要通过悬吊方式架设柔性承托件，对人的头部或者颈部进行悬空承托，多用于工位小憩、颈椎放松等场景，能够摆脱传统枕头需要依托平面支撑的使用限制。

2、目前现有的吊式枕头依旧存在诸多结构与使用层面的不足。多数吊式枕头的柔性承托构件为固定装配，无法实现快，速更换即便少数产品支持织物承托件更换，织物端部大多需要依靠卡扣、魔术贴、缝制或者打结的方式完成固定锁紧，拆装步骤繁琐，张紧度调节操作不便，额外使用的卡扣、魔术贴等零部件不仅增加产品生产成本，长期使用还会出现老化、失效的情况。现有吊式枕头的织物在头部下压拉力作用下容易发生滑移松脱，锁紧可靠性较差，同时穿绕孔孔口以及支架上端多存在锐边结构，一方面容易磕碰使用者头部，带来安全隐患，另一方面锋利边缘容易割伤、磨损柔性织物，缩短织物使用寿命。而且当中间承托件承受头部下压载荷时，枕头支架容易受到向内的倾覆力矩作用，发生向内倾倒、框架坍塌变形的现象，降低产品使用稳定性。

3、综上所述，现有吊式枕头存在承托件拆装调节不便、锁紧可靠性不足、框架抗倾覆性能差、锐边易伤人及损伤织物、织物穿绕装配操作困难等一系列问题，有待进一步改进。

技术实现思路

1、本发明的目的在于提供一种穿绕式柔性支撑的吊式枕头，解决现有吊式枕头承托件拆装调节不便、锁紧可靠性差、支架易倾覆、锐边存在安全隐患、织物装配操作困难的问题，实现可替换柔性支撑部免卡扣自锁固定，提升产品锁紧可靠性、结构强度、使用安全性以及装配便捷性。

2、为了达到上述目的，本发明采用的技术方案如下：

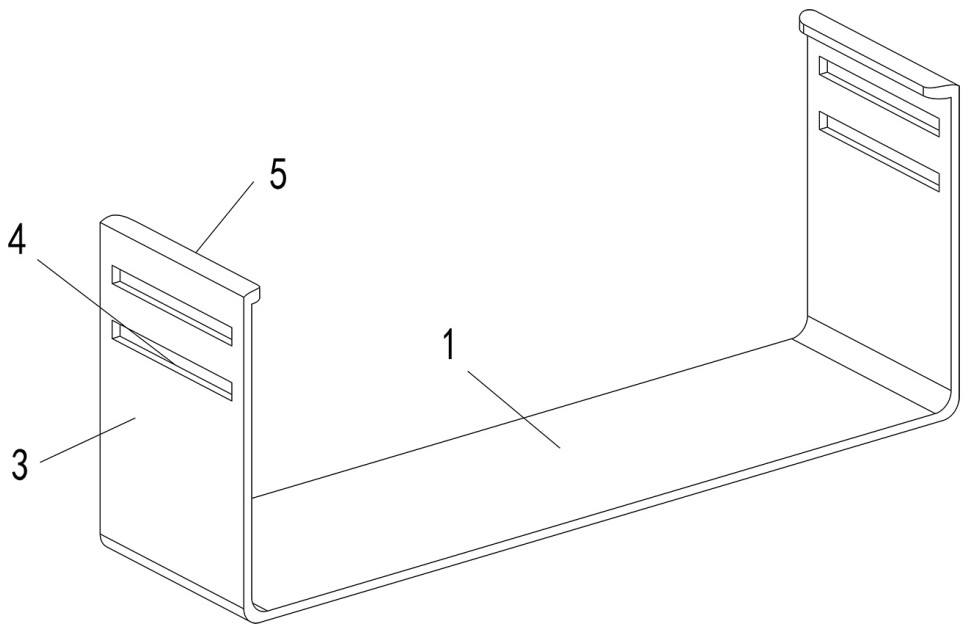

3、一种穿绕式柔性支撑的吊式枕头，包括枕头基架和可替换柔性支撑部，所述枕头基架的两侧设有穿绕支撑立架，两侧的所述穿绕支撑立架上分别设置有若干个穿绕孔，所述穿绕孔从上往下设置在所述穿绕支撑立架内，所述可替换柔性支撑部的两端依次穿入对应侧的所述穿绕孔，所述可替换柔性支撑部的穿绕端部穿绕到所述穿绕孔后与所述穿绕支撑立架互相压合形成自锁结构，依靠穿绕端部与穿绕支撑立架之间的挤压摩擦力实现自压锁紧固定，无需卡扣、缝制或额外紧固件即可完成装配，拆装便捷，还能够通过改变对穿绕端部的伸出长度调节可替换柔性支撑部的柔性支撑面的张紧程度，使用者可更换不同的柔性承托件，可替换柔性支撑部可选用家用毛巾、布条、织带等，也可选用其他具备足够韧性强度与柔性的织物制品，使用者可自行选取合适物件装配到本吊式枕头上作为承托构件。

4、优选地，所述穿绕支撑立架的上端设置向内布置的防护折弯挡边，所述防护折弯挡边的两端设有防刮圆角，防刮圆角可以保护可替换柔性支撑部受压后不被两角刮破，防护折弯挡边能够规避使用者头部直接磕碰到吊式枕头的边缘，同时避免可替换柔性支撑部的支撑部在受头部下压产生的拉紧作用力和头部转动带动可替换柔性支撑部发生移动时被穿绕支撑立架的上端部磨损、切割，提升使用的可靠性和安全性。

5、优选地，所述穿绕支撑立架上至少设置两个沿竖向布置的穿绕孔，可以方便使用者将可替换柔性支撑部的端部直接从两个方穿绕孔完成织物的穿绕路径并且快速地对可替换柔性支撑部的穿绕端部形成牢固的自锁结构。

6、优选地，所述穿绕支撑立架上设置三个沿竖向布置的穿绕孔，三组穿绕孔可以让使用者将可替换柔性支撑部先穿上方、再绕中间、再穿下方的穿绕孔或先穿上方、再绕中间、再穿下方最后再次穿插入中间的穿绕孔等更多穿绕方式完成可替换柔性支撑部的穿绕固定，保障穿绕支撑立架与可替换柔性支撑部之间所形成的自锁锁紧结构的工作可靠性。

7、进一步的，多组穿绕孔还可以提供更多可改变织物的穿绕路径，以此适配不同承托高度与张紧程度的调节需求。

8、优选地，两侧穿绕支撑立架上的穿绕孔呈一一对应的对称布置，孔位对称布置能够让可替换柔性支撑部的两端穿绕受力保持均衡，吊式枕头承托使用过程中不易发生偏斜。

9、优选地，所述穿绕孔的下端设置穿绕容置下凹部，穿绕容置下凹部与穿绕孔相配合形成穿绕扩展空隙，穿绕容置下凹部形成饿穿绕扩展空隙可为可替换柔性支撑部的穿绕端部提供更多更充足的穿入和操作空间，降低穿绕孔底边在使用者进行穿绕时所带来的阻挡问题，便于使用者将可替换柔性支撑部的穿绕端部穿入穿绕孔，提升穿绕操作的便捷性。

10、进一步的，在需要的时候还可以更加方便地将可替换柔性支撑部的穿绕端部更容易地插接到穿绕孔下端与可替换柔性支撑部上端面之间形成的间隙内。

11、优选地，所述穿绕孔上端边的下方设置压持防滑凸起，压持防滑凸起在可替换柔性支撑部的穿绕端部穿绕到穿绕孔内并拉紧之后压入到穿绕端部中，增大与穿绕端部接触面之间的接触面积和摩擦阻力，提升对穿绕端部的锁紧止滑能力，防止可替换柔性支撑部的穿绕端部受下压拉力作用向外滑脱。

12、进一步的，压持防滑凸起的接触端面为圆弧端面，可以避免在压持时对可替换柔性支撑部造成损伤，更好的保护可替换柔性支撑部。

13、优选地，所述枕头基架与穿绕支撑立架采用由金属杆材弯折拼装而成的框架式结构，由金属杆材拼装弯折成型的框架整体自重较轻，加工制作便捷，并且具备足够的结构强度承受悬吊状态下的下压载荷。

14、优选地，所述防护折弯挡边的上端设置圆弧折弯防护端面，圆弧折弯防护端面构成圆滑过渡表面，进一步消除构件尖锐棱角，提升枕头基架和穿绕支撑立架使用的安全性。

15、优选地，所述穿绕支撑立架与枕头基架的连接部内侧设置防倾内撑加强部，防倾内撑加强部对穿绕支撑立架进行支撑，维持穿绕支撑立架与枕头基架之间的固定相对位置，防倾内撑加强部可以有效给穿绕支撑立架与枕头基架提供内部支撑作用力，抵消可替换柔性支撑部下压产生的倾覆力矩，避免穿绕支撑立架受力导致向内倾倒坍塌的问题，防倾内撑加强部仅作为框架内部补强结构，在可替换柔性支撑部受力下沉时，防倾内撑加强部不会与可替换柔性支撑部和使用者接触，不会对可替换柔性支撑部和使用者的头部施加额外压力，也不会造成损伤。

16、与现有技术相比，本发明具有的增益效果包括：

17、本发明依靠穿绕孔配合间隙形成自锁结构，无需卡扣、魔术贴、缝制或打结即可完成可替换柔性支撑部的固定，拆装快捷且张紧度可调，使用者还可选用毛巾或其他具备韧性强度与柔性的制品作为承托件，更换清洗十分方便。多组对称布置的穿绕孔能够变换织物穿绕路径，适配不同承托高度与张紧需求，还可使柔性支撑部两端受力均衡，使用时不易发生偏斜。

18、本发明穿绕支撑立架上端配置防护折弯挡边以及圆弧折弯防护端面，消除构件尖锐棱角，既能够防止使用者头部磕碰受伤，也可避免织物被支架锐边割伤磨损，延长柔性承托件使用寿命。本发明在穿绕孔上端边下方设置的压持防滑凸起能够增大接触摩擦阻力，避免织物端部受拉力滑脱，进一步保障自锁锁紧的可靠性。本发明还在穿绕孔下端设置穿绕容置下凹部，为织物端头提供置入空间，降低孔口的阻挡干涉，便于织物穿入孔位并插接至锁紧间隙，有效降低装配操作难度。

19、本发明的基体框架可采用金属杆材弯折拼装成型，自重较轻、加工简便，利于控制生产成本，穿绕支撑立架与枕头基架连接部内侧设置防倾内撑加强部，可抵消柔性支撑部下压产生的倾覆力矩，约束支撑立架，避免向内倾倒坍塌，提高框架承载能力，该结构仅为内部补强构件，不会接触人体与织物，不会带来额外压力与挤压损伤。

20、综上，本发明针对现有吊式枕头存在的多项缺陷进行结构优化，整体在拆装调节能力、锁紧可靠性、使用安全性、框架结构强度以及装配操作体验多个方面均得到改善，综合提升吊式枕头的整体实用性能。本发明兼顾可替换装配、可靠锁紧、安全防护、结构抗变形以及易装配等多方面需求，有效克服现有同类产品的不足，整体实用性更强。
