一种可折叠的操作平台装置的制作方法

本技术涉及平板车辅助配件领域，尤其涉及一种可折叠的操作平台装置。

背景技术：

1、平板车通常用于运输大型货物或设备，其货台平面较高，人员难以直接上下。现有的操作平台有吊绳驱动、液压驱动结构，存在结构复杂，制作成本高的问题。

2、如何提供一种结构紧凑的可折叠的操作平台装置，采用纯机械折叠结构，使得安装使用更加方便快捷，成为本领域技术人员亟待解决的技术难题。

技术实现思路

1、本实用新型的目的是提供一种可折叠的操作平台装置，纯机械折叠结构设计，结构紧凑，制作成本低，安装使用更加方便快捷；组装后为平板车提供安全、便捷的上下通道，使操作人员能够顺利登上平板车进行货物固定、检查、装卸等作业。

2、为解决上述技术问题，本实用新型采用如下技术方案：

3、本实用新型一种可折叠的操作平台装置，包括平台、梯子底座和折叠梯子，所述折叠梯子的顶部通过所述梯子底座连接在所述平台上，所述平台远离所述折叠梯子的一端底部设置有压紧杆，所述压紧杆通过螺杆连接在所述平台内侧的压紧螺母上，所述平台使用时通过前端的定位板和所述压紧杆卡紧连接在平板车上。

4、优选的，所述折叠梯子包括梯子一和梯子二，所述梯子一和梯子二均包括两个侧板和中间连接的多块梯子踏板，所述梯子二的顶端通过上安装板铰接在所述梯子底座上，所述梯子二的底端通过下活动连接板与所述梯子一的上活动连接板铰接在一起。

5、优选的，所述上安装板、下活动连接板通过铰接螺栓、自锁螺母固定连接在所述梯子二的两个侧板的外侧，所述上活动连接板通过铰接螺栓、自锁螺母固定连接在所述梯子一的两个侧板的外侧。

6、优选的，所述上安装板设计为7字形，上安装板的顶端头部通过铰接螺栓、自锁螺母铰接在所述梯子底座的顶部；所述上活动连接板的铰接端嵌入到所述下活动连接板内后通过一组铰接螺栓、自锁螺母可旋转连接在一起。

7、优选的，所述梯子踏板的脚踏面上设置有多个防滑垫，所述平台的顶面上设置有防滑纹。

8、优选的，所述梯子底座的底部平板通过多个底座螺栓固定在所述平台的顶面上。

9、优选的，所述螺杆包括竖直的螺杆本体和底部的活动扳手，所述活动扳手贯穿连接在所述螺杆本体的底部；所述螺杆本体的顶端贯穿所述压紧杆后旋紧连接在所述压紧螺母上，所述压紧螺母焊接在所述平台内。

10、与现有技术相比，本实用新型的有益技术效果：

11、本实用新型一种可折叠的操作平台装置，包括平台、梯子底座和折叠梯子，折叠梯子包括梯子一和梯子二，且二者铰接在一起，既实现了使用时打开延长长度，缩小与地面的距离，便于人员上下；同时又实现不使用时折叠收纳，缩小体积，降低存放时占用的空间；且纯机械连接结构组成，制作成本低，使用更加方便快捷，防滑结构设计提高了安全性。本实用新型不仅适用于平板车的上下辅助，也适用于同样具备一定高度其它平台的登高作业。

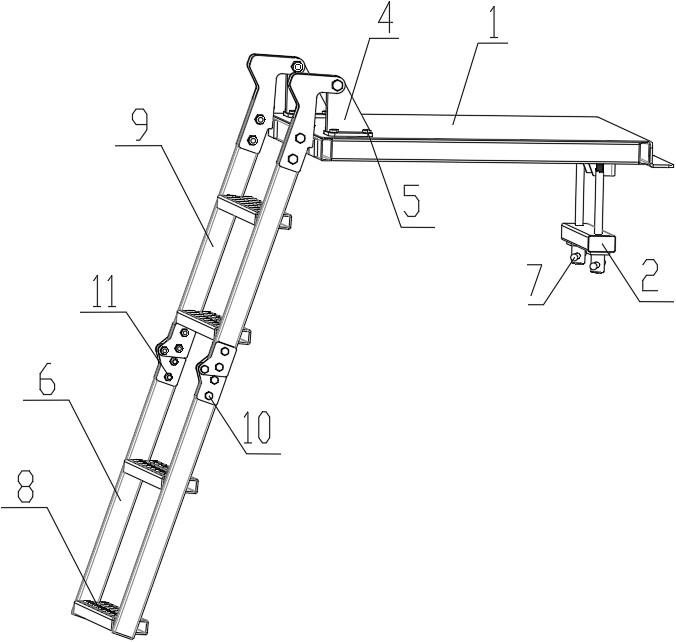

1.一种可折叠的操作平台装置，其特征在于：包括平台（1）、梯子底座（4）和折叠梯子，所述折叠梯子的顶部通过所述梯子底座（4）连接在所述平台（1）上，所述平台（1）远离所述折叠梯子的一端底部设置有压紧杆（2），所述压紧杆（2）通过螺杆（7）连接在所述平台（1）内侧的压紧螺母（3）上，所述平台（1）使用时通过前端的定位板和所述压紧杆（2）卡紧连接在平板车上。

2.根据权利要求1所述的可折叠的操作平台装置，其特征在于：所述折叠梯子包括梯子一（6）和梯子二（9），所述梯子一（6）和梯子二（9）均包括两个侧板和中间连接的多块梯子踏板（8），所述梯子二（9）的顶端通过上安装板（901）铰接在所述梯子底座（4）上，所述梯子二（9）的底端通过下活动连接板（902）与所述梯子一（6）的上活动连接板（601）铰接在一起。

3.根据权利要求2所述的可折叠的操作平台装置，其特征在于：所述上安装板（901）、下活动连接板（902）通过铰接螺栓（10）、自锁螺母（11）固定连接在所述梯子二（9）的两个侧板的外侧，所述上活动连接板（601）通过铰接螺栓（10）、自锁螺母（11）固定连接在所述梯子一（6）的两个侧板的外侧。

4.根据权利要求2所述的可折叠的操作平台装置，其特征在于：所述上安装板（901）设计为7字形，上安装板（901）的顶端头部通过铰接螺栓（10）、自锁螺母（11）铰接在所述梯子底座（4）的顶部；所述上活动连接板（601）的铰接端嵌入到所述下活动连接板（902）内后通过一组铰接螺栓（10）、自锁螺母（11）可旋转连接在一起。

5.根据权利要求2所述的可折叠的操作平台装置，其特征在于：所述梯子踏板（8）的脚踏面上设置有多个防滑垫，所述平台（1）的顶面上设置有防滑纹。

6.根据权利要求1所述的可折叠的操作平台装置，其特征在于：所述梯子底座（4）的底部平板通过多个底座螺栓（5）固定在所述平台（1）的顶面上。

7.根据权利要求1所述的可折叠的操作平台装置，其特征在于：所述螺杆（7）包括竖直的螺杆本体和底部的活动扳手，所述活动扳手贯穿连接在所述螺杆本体的底部；所述螺杆本体的顶端贯穿所述压紧杆（2）后旋紧连接在所述压紧螺母（3）上，所述压紧螺母（3）焊接在所述平台（1）内。
