一种可重复使用的破窗器的制作方法

本技术属于破窗器，特别是涉及一种可重复使用的破窗器。

背景技术：

1、在应急处突等场景中，破窗操作是保障人员安全、实施救援的关键环节传统破窗器多为一次性火药驱动装置或简单的手动破窗锤一次性火药式破窗器虽能瞬间产生强大冲击力，但存在爆炸风险，且破窗后装置即报废，无法应对连续破窗需求；手动破窗锤则依赖操作者臂力，在面对高强度防爆玻璃、多层夹胶玻璃时，不仅破窗效率低，还可能因多次敲击导致手部疲劳、受伤，影响后续行动随着应急场景的复杂化与特种车辆的普及，对破窗装备的可靠性、高效性及可重复使用性提出更高要求亟需一种新型破窗器，既能确保在紧急情况下迅速击破各类防护玻璃，又能通过结构优化实现多次循环使用，降低装备成本，提升应急行动的安全性与灵活性。

2、但是现有的破窗器在使用过程中，部分传统破窗器采用一次性火药或气体驱动，虽能实现单次强力破窗，难以重复使用，一旦触发便需整体更换，使用成本高且不利于长期应急储备。

技术实现思路

1、本实用新型的目的在于提供一种可重复使用的破窗器，通过设置破碎部，解决了部分传统破窗器采用一次性火药或气体驱动，虽能实现单次强力破窗，难以重复使用，一旦触发便需整体更换，使用成本高且不利于长期应急储备的问题。

2、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

3、本实用新型为一种可重复使用的破窗器，包括空心杆，还包括：破碎部，所述破碎部设置在空心杆上；以及关闭部，所述关闭部安装在空心杆上；所述破碎部包括锁止组件，所述锁止组件安装在空心杆上；以及蓄力组件，所述蓄力组件设置在空心杆上；所述锁止组件包括滑动连接在空心杆上的螺纹杆，所述空心杆的内壁固定连接有两个固定块，所述空心杆内设置有两个限位块，两个所述限位块上均开设有滑槽，两个所述固定块分别延伸至滑槽内，两个所述限位块上均开设有斜槽，所述空心杆内设置有复位件；其中，两个固定块右侧均设置有t形块，t形块与滑槽滑动连接，两个限位块呈镜像设置，两个限位块合在一起的左侧呈锥形，所述复位件包括设置在两个限位块上的套环一，所述套环一与两个限位块相接触，空心杆内设置有弹簧一，所述弹簧一的右侧与套环一固定连接，所述弹簧一的左侧与空心杆固定连接，所述推杆的左侧固定连接有两个推板；其中，两个推板呈镜像设置，两个限位块与两个推板相适配，两个限位块与推板进行错位，用于使限位块重新贴合，实现锁定状态的复位。

4、进一步地，所述关闭部包括套设组件，所述套设组件安装在空心杆上；以及固定组件，所述固定组件设置在空心杆上；其中，固定组件套设在套设组件的外壁上。

5、进一步地，所述蓄力组件包括设置在空心杆内的推杆，所述推杆的外壁固定连接有固定环一，所述推杆的外壁套设有弹簧二，所述弹簧二的右侧与固定环一固定连接，所述弹簧二的左侧与空心杆固定连接，所述螺纹杆的外壁转动连接有固定板一，所述螺纹杆的外壁滑动连接有固定板二，所述推杆的外壁套设有弹簧三，所述弹簧三的右侧与固定板一固定连接，所述弹簧三的左侧与固定板二固定连接，所述螺纹杆的右侧固定连接有撞针，所述螺纹杆的左侧固定连接有把手；其中，弹簧三已为压缩状态，固定板二与两个限位块相接触，无需临时蓄力，确保紧急时刻快速响应。

6、进一步地，所述套设组件包括设置在空心杆右侧的盖板，所述盖板的左侧铰接设置有若干个铰接板，所述空心杆的外壁开设有限位槽，所述铰接板与限位槽相适配；其中，限位槽呈v形，铰接板上设置有v形块，v形块设置在限位槽内，通过形状约束实现快速对位，减少安装误差。

7、进一步地，所述固定组件包括固定连接在空心杆外壁的固定环二，若干个所述铰接板的外壁套设有套环二，所述空心杆上设置有弹性件；其中，固定环二和套环二的外直径大小一致，所述弹性件包括套设在空心杆外壁的弹簧四，所述弹簧四的右侧与套环二固定连接，所述弹簧四的左侧与固定环二固定连接，确保套环二对铰接板的持续约束。

8、本实用新型具有以下有益效果：

9、1、通过设置破碎部，破窗完成后，弹簧二驱动推杆复位，推板脱离斜槽，弹簧一使限位块重新锁定，最后，通过转动把手螺纹传动，再次压缩弹簧三完成蓄力，整套装置恢复初始状态，确保破窗器在紧急时刻可多次使用，有效提升应急破窗的可靠性与便捷性；

10、2、通过设置关闭部，解除对盖板的横向限位，此时铰接板可轻松从限位槽中抽出，快速卸下盖板，为破窗器的使用消除外部阻碍；安装过程则反向操作，推动套环二后嵌入铰接板，松开手后弹簧四释放弹性势能，将套环二向右顶回原位，紧紧套住铰接板外壁，形成环形扣锁，确保盖板在日常存放或运输过程中不会意外脱落，兼顾了操作便捷性与结构稳定性，既满足紧急情况下快速拆卸盖板、启用破窗功能的需求，又能在非使用状态下可靠保护内部组件，防止误触或外力损坏。

11、当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

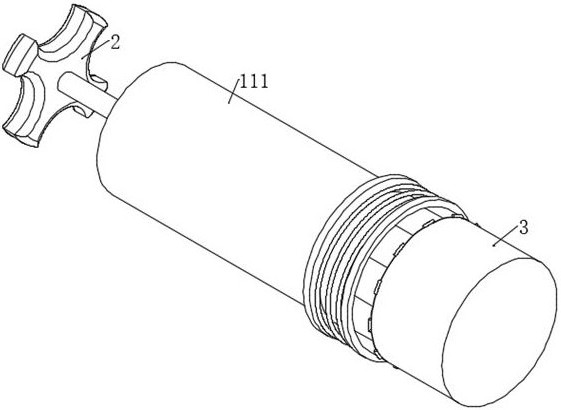

1.一种可重复使用的破窗器，包括空心杆（111），其特征在于，还包括：

2.根据权利要求1所述的一种可重复使用的破窗器，其特征在于，所述关闭部（3）包括套设组件（31），所述套设组件（31）安装在空心杆（111）上；以及

3.根据权利要求2所述的一种可重复使用的破窗器，其特征在于，所述蓄力组件（22）包括设置在空心杆（111）内的推杆（221），所述推杆（221）的外壁固定连接有固定环一（222），所述推杆（221）的外壁套设有弹簧二（223），所述弹簧二（223）的右侧与固定环一（222）固定连接，所述弹簧二（223）的左侧与空心杆（111）固定连接，所述螺纹杆（211）的外壁转动连接有固定板一（224），所述螺纹杆（211）的外壁滑动连接有固定板二（225），所述推杆（221）的外壁套设有弹簧三（226），所述弹簧三（226）的右侧与固定板一（224）固定连接，所述弹簧三（226）的左侧与固定板二（225）固定连接，所述螺纹杆（211）的右侧固定连接有撞针（227），所述螺纹杆（211）的左侧固定连接有把手（228）；

4.根据权利要求3所述的一种可重复使用的破窗器，其特征在于，所述套设组件（31）包括设置在空心杆（111）右侧的盖板（311），所述盖板（311）的左侧铰接设置有若干个铰接板（312），所述空心杆（111）的外壁开设有限位槽（313），所述铰接板（312）与限位槽（313）相适配；

5.根据权利要求4所述的一种可重复使用的破窗器，其特征在于，所述固定组件（32）包括固定连接在空心杆（111）外壁的固定环二（321），若干个所述铰接板（312）的外壁套设有套环二（322），所述空心杆（111）上设置有弹性件；

6.根据权利要求5所述的一种可重复使用的破窗器，其特征在于，所述复位件包括设置在两个限位块（213）上的套环一（216），所述套环一（216）与两个限位块（213）相接触，空心杆（111）内设置有弹簧一（217），所述弹簧一（217）的右侧与套环一（216）固定连接，所述弹簧一（217）的左侧与空心杆（111）固定连接，所述推杆（221）的左侧固定连接有两个推板（218）；

7.根据权利要求6所述的一种可重复使用的破窗器，其特征在于，所述弹性件包括套设在空心杆（111）外壁的弹簧四（323），所述弹簧四（323）的右侧与套环二（322）固定连接，所述弹簧四（323）的左侧与固定环二（321）固定连接。
