一种可快速组装的阻火圈的制作方法

本技术涉及防火器材，特别涉及一种可快速组装的阻火圈。

背景技术：

1、防火圈，是阻止火势蔓延的安全器具，一般由金属材料制作外壳，内填充阻燃膨胀芯材，套在硬聚氯乙烯管道外壁，固定在楼板或墙体部位，火灾发生时芯材受热迅速膨胀，挤压upvc管道，在较短时间内封堵管道穿洞口，阻止火势沿洞口蔓延。

2、现有防火圈在实际安装使用中，主要的施工方案，是防火圈套接立管上后，在楼板底部打孔并利用膨胀螺栓固定在楼板上，这种安装方式操作麻烦，尤其在狭小的空间，整体安装效率底，且打孔会损坏楼板，为了解决这个问题，我们研究一种可快速组装的防火圈。

技术实现思路

1、本实用新型的目的在于提供一种可快速组装的阻火圈以解决上述背景技术中提出的问题。

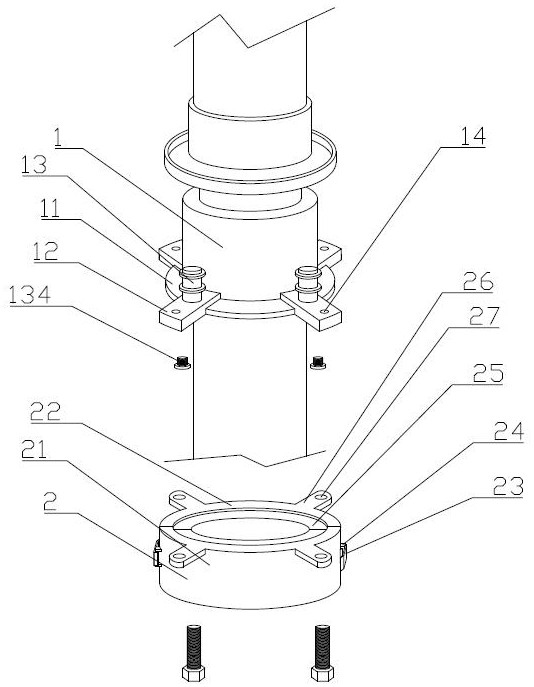

2、1.一种可快速组装的阻火圈，其特征在于，包括一个止水节，所述止水节为圆柱体的环状，所述止水节的外圈沿圆周等距设有若干固定耳，每个所述固定耳的一侧固定连接有预埋栓，所述止水节的一侧设有一防火圈，所述防火圈的外侧对应固定耳设有若干连接耳，所述连接耳与固定耳可拆卸连接。

3、2.所述预埋栓固定连接于固定耳的顶侧，所述预埋栓包括一个金属杆，所述金属杆固定连接于固定耳的顶端面上，所述金属杆上固定连接有两个外凸环。

4、3.所述金属杆内部开设有一螺纹孔，所述螺纹孔贯穿固定耳。

5、4.所述螺纹孔为台阶孔，所述螺纹孔内可拆卸连接有一塑料堵头。

6、5.所述固定耳上开设有固定孔，所述连接耳开设有连接孔，所述连接孔与螺纹孔对应设置，所述固定耳与连接耳通过固定螺栓实现可拆卸连接。

7、6.所述防火圈包括两个半圆壳体，分别为阴壳体和阳壳体，所述阴壳体的两端边沿处均设有连接扣，所述阳壳体的两端边沿处均设有锁板，所述连接扣与锁板配合连接，所述阴壳体和阳壳体的内圈设有阻燃圈。

8、本实用新型与现有技术相比较，有益效果表现在：本实用新型设计在有一个止水节，止水节在楼板浇筑时一同浇筑固定在楼板内部，其预留有管道通孔，能够直接连接管道，无需后续开孔，可以防止后续开孔破坏楼板，在止水节上对应设置有固定耳，能够使防火圈方便进行连接，防火圈采用分体式设计，两个部件对合便可以套置在管道上，并通过预留的孔利用螺栓进行快速固定连接，方便安装，有利于在狭小空间进行安装。

1.一种可快速组装的阻火圈，其特征在于，包括一个止水节，所述止水节为圆柱体的环状，所述止水节的外圈沿圆周等距设有若干固定耳，每个所述固定耳的一侧固定连接有预埋栓，所述止水节的一侧设有一防火圈，所述防火圈的外侧对应固定耳设有若干连接耳，所述连接耳与固定耳可拆卸连接。

2.根据权利要求1所述的一种可快速组装的阻火圈，其特征在于，所述预埋栓固定连接于固定耳的顶侧，所述预埋栓包括一个金属杆，所述金属杆固定连接于固定耳的顶端面上，所述金属杆上固定连接有两个外凸环。

3.根据权利要求2所述的一种可快速组装的阻火圈，其特征在于，所述金属杆内部开设有一螺纹孔，所述螺纹孔贯穿固定耳。

4.根据权利要求3所述的一种可快速组装的阻火圈，其特征在于，所述螺纹孔为台阶孔，所述螺纹孔内可拆卸连接有一塑料堵头。

5.根据权利要求4所述的一种可快速组装的阻火圈，其特征在于，所述固定耳上开设有固定孔，所述连接耳上对应螺纹孔开设有连接孔，所述固定耳与连接耳通过固定螺栓实现可拆卸连接。

6.根据权利要求1所述的一种可快速组装的阻火圈，其特征在于，所述防火圈包括两个半圆壳体，分别为阴壳体和阳壳体，所述阴壳体的两端边沿处均设有连接扣，所述阳壳体的两端边沿处均设有锁板，所述连接扣与锁板配合连接，所述阴壳体和阳壳体的内圈设有阻燃圈。
