一种便携式主动送风多重净化呼吸器的制作方法

本技术涉及职业防护的，具体涉及一种便携式主动送风多重净化呼吸器。

背景技术：

1、焊接、打磨、喷砂、喷漆等作业过程中会产生大量含有金属氧化物、氟化氢（hf）、氯化氢（hcl）、苯等有毒有害物质的烟尘，严重危害焊工、打磨工、喷砂工、喷漆工等作业人员的呼吸健康。

2、传统被动式防尘口罩无法有效过滤细颗粒物和酸性气体，而现有主动送风呼吸器多采用单一滤棉或活性炭过滤，对水溶性有害气体净化能力有限，且结构松散、体积笨重，不便携带。

3、部分设备虽引入水洗单元，但气流路径长、风阻大，导致送风效率低；电池更换困难、无电量提示，影响连续作业安全；整体缺乏模块化设计，维护清洗不便。

4、因此，亟需一种结构紧凑、净化高效、操作便捷、适合不同工种的作业人员长时间移动作业的便携式多重净化呼吸器。

技术实现思路

1、本实用新型的目的在于提供一种便携式主动送风多重净化呼吸器，以解决现有技术中导致的上述缺陷。

2、一种便携式主动送风多重净化呼吸器，包括安装壳，所述安装壳内设有一字排开的电池腔、送风腔及容纳腔，其中，

3、所述电池腔的顶端开口、底端封口，其内可拆卸安装有电池块；

4、所述送风腔的顶端和底端均封口，其内固定连接有无刷电机，所述无刷电机的输出端安装有涡轮风叶，所述送风腔的前侧设有上下分布的一对进风口，各进风口的外侧可拆卸连接有活性炭滤毒盒，所述活性炭滤毒盒的外端面通过卡箍连接有多层过滤棉，所述送风腔与容纳腔之间设有送风口；

5、所述容纳腔的顶端和底端均开口，所述容纳腔内设有透明的过滤瓶，所述过滤瓶的顶端螺纹连接有密封盖，所述密封盖上设有进气口和出气口，所述进气口通过角阀与所述送风口连通，所述进气口的内端密封连接有导气管，所述导气管的下部均匀开设有导气孔，且所述导气孔浸没于过滤瓶内的矿泉水或纯净水中。

6、优选的，所述电池块的底部设有导电柱，所述电池腔的底部设有与所述导电柱配合的导电座。

7、优选的，所述送风腔的顶部安装有拨动开关，所述拨动开关电连接于电池块与无刷电机之间。

8、优选的，所述电池腔的上部前后对称设有一对取放口。

9、优选的，所述容纳腔的前侧居中设有观察口。

10、优选的，所述容纳腔的上下两端可拆卸连接有上封板和下封板，所述上封板上设有通槽和通孔。

11、优选的，所述安装壳的后侧固定连接有腰带夹。

12、优选的，所述电池块的顶面居中设有电池电量指示模块。

13、优选的，所述导气管的上部固定连接有挡水板，所述挡水板上均匀分布有通气孔。

14、与现有技术相比，本实用新型具有以下优点：

15、1.多重高效净化：结合多层过滤棉、活性炭滤毒盒与水洗单元，实现对颗粒物、有机蒸气及酸性气体的三级深度净化，防护更全面。

16、2.结构紧凑高效：电池腔、送风腔、容纳腔一字排布，气流路径短、风阻小，提升送风效率；全封闭送风腔防止未滤空气混入。

17、3.维护直观方便：透明过滤瓶配合观察口，可实时监控水质；可拆卸上下封板便于整体取出清洗。

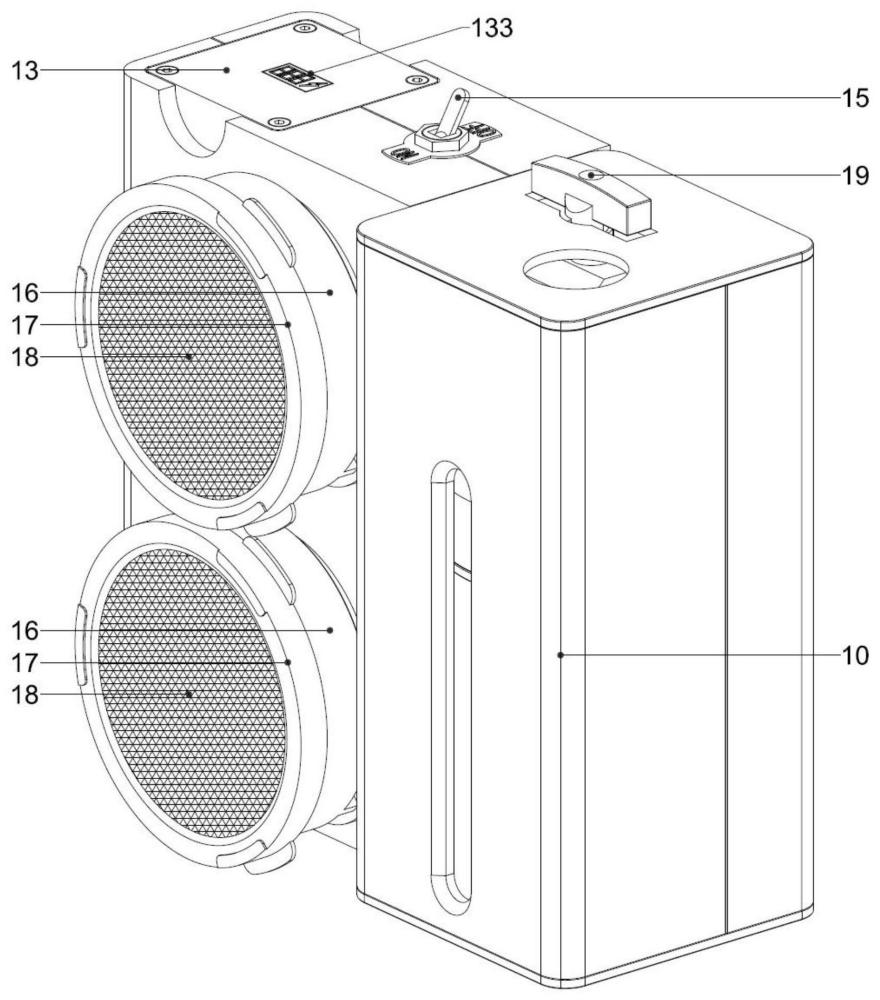

1.一种便携式主动送风多重净化呼吸器，其特征在于，包括安装壳（10），所述安装壳（10）内设有一字排开的电池腔（101）、送风腔（102）及容纳腔（103），其中，

2.根据权利要求1所述的一种便携式主动送风多重净化呼吸器，其特征在于，所述电池块（13）的底部设有导电柱（131），所述电池腔（101）的底部设有与所述导电柱（131）配合的导电座（132）。

3.根据权利要求1所述的一种便携式主动送风多重净化呼吸器，其特征在于，所述送风腔（102）的顶部安装有拨动开关（15），所述拨动开关（15）电连接于电池块（13）与无刷电机（14）之间。

4.根据权利要求1所述的一种便携式主动送风多重净化呼吸器，其特征在于，所述电池腔（101）的上部前后对称设有一对取放口（101a）。

5.根据权利要求1所述的一种便携式主动送风多重净化呼吸器，其特征在于，所述容纳腔（103）的前侧居中设有观察口（103a）。

6.根据权利要求1所述的一种便携式主动送风多重净化呼吸器，其特征在于，所述容纳腔（103）的上下两端可拆卸连接有上封板（104）和下封板（105），所述上封板（104）上设有通槽（104a）和通孔（104b）。

7.根据权利要求1所述的一种便携式主动送风多重净化呼吸器，其特征在于，所述安装壳（10）的后侧固定连接有腰带夹（12）。

8.根据权利要求1所述的一种便携式主动送风多重净化呼吸器，其特征在于，所述电池块（13）的顶面居中设有电池电量指示模块（133）。

9.根据权利要求1所述的一种便携式主动送风多重净化呼吸器，其特征在于，所述导气管（22）的上部固定连接有挡水板（23），所述挡水板（23）上均匀分布有通气孔（23a）。
