一种自防护型室内喷淋灭火机构的制作方法

本技术涉及喷淋灭火，具体为一种自防护型室内喷淋灭火机构。

背景技术：

1、在室内中为了避免发生火灾，通常都会在室内的顶部安装喷淋灭火机构，通过喷淋灭火结构能够在室内发生火灾时，及时地向外喷出水源，从而利用喷出的水源对火情进行扑灭；灭火装置通过其上设置的喷淋盒从而将水源向外喷出进行灭火，但在喷淋灭火的过程中其喷头的初始位置固定，进而导致在实际喷水的过程中，其只能向固定范围内的区域进行喷水，当喷水区域固定后容易导致出现喷洒盲区，降低了整体的喷淋灭火效果。

2、为了克服上述缺陷，现有技术（申请号为cn202420281279.4，申请日为2024-02-05的中国专利）一种室内感温型喷淋灭火机构，能够在使用时提高水源的喷洒范围，避免在灭火时火源的喷洒范围固定，导致其出现灭火盲区。

3、通过外接的管道将水源注入水箱内部，同时消防催化颗粒同一起注入水箱内部，消防催化颗粒会在水箱内部沉淀，会使底部区域颗粒浓度较高，影响灭火效果的一致性，上述装置在使用过程中，无法有效地对消防催化颗粒与水箱内部水进行充分混合，导致灭火过程中都能提供稳定且高效的灭火能力，降低了灭火效果的可靠性。

技术实现思路

1、本实用新型的目的在于提供一种自防护型室内喷淋灭火机构，以解决上述背景技术中提出无法有效的对消防催化颗粒与水箱内部水进行充分混合，导致灭火过程中都能提供稳定且高效的灭火能力，降低了灭火效果的可靠性的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种自防护型室内喷淋灭火机构，包括支撑架，所述支撑架上表面固定连接有水箱，且支撑架上表面固定连接有集水柱，并且集水柱关于支撑架中心对称分布，同时支撑架表面活动连接喷头；所述支撑架上表面固定连接有一号固定块，且一号固定块内部转动设置有转轴，并且支撑架上表面固定连接有二号固定块，同时二号固定块内部转动设置有滑动轴；所述水箱内部转动设置有移动轴，且移动轴表面固定连接有搅动片；所述水箱表面固定连接有水管，且水管另一端固定连接有所述集水柱，并且水管表面固定连接有单向阀；所述喷头表面固定连接有三号齿轮。

3、优选的，所述支撑架上表面固定连接有电动机，且电动机输出端固定连接有所述转轴，并且转轴表面固定连接有一号齿轮。

4、优选的，所述支撑架上表面固定连接有底座，且底座表面滑动连接有齿条，并且齿条与所述一号齿轮为啮合连接。

5、优选的，所述滑动轴表面固定连接有二号齿轮，且二号齿轮与所述一号齿轮为啮合连接，并且二号齿轮与所述一号齿轮均为半齿轮结构。

6、优选的，所述滑动轴表面固定连接有扇形齿轮，且三号齿轮与所述扇形齿轮为啮合连接，并且喷头表面活动连接有固定杆，同时固定杆另一端活动连接有所述喷头。

7、优选的，所述转轴表面套设连接有一号皮带，且一号皮带另一端套设连接有所述移动轴。

8、优选的，所述移动轴表面套设连接有二号皮带，且二号皮带另一端套设连接有辅助搅动杆，并且辅助搅动杆转动设置在所述水箱内部。

9、与现有技术相比，本实用新型的有益效果是：该自防护型室内喷淋灭火机构，采用新型的结构设计，能够在火灾初期快速覆盖火焰的蔓延区域，遏制火势的扩大，其具体内容如下：

10、该自防护型室内喷淋灭火机构，通过设置的二号皮带和移动轴，使得辅助搅动杆和搅动片在水箱内部进行搅动，使得消防催化颗粒与水箱内部水充分混合，能够有效地抑制火势的蔓延，增强了装置的灭火效率。

11、进一步的，持续搅动避免了水箱内局部区域因杂质积累或化学反应造成的腐蚀和损坏，有助于延长水箱的使用寿命。

12、该自防护型室内喷淋灭火机构，通过设置的滑动轴和连接杆，使得喷头进行往复摆动，增加了水与火焰的接触面积和时间，能更有效地吸收热量、降低温度和隔绝氧气，从而更快地扑灭火焰。

13、进一步的，有助于使水在室内分布更均匀，避免局部过度喷水或喷水不足的情况，提高灭火效率的同时减少水资源浪费。

14、（3）该自防护型室内喷淋灭火机构，能够在火灾初期快速覆盖火焰的蔓延区域，遏制火势的扩大，为后续灭火工作争取更多时间和有利条件，同时水箱内部水保持洁净，为喷头提供稳定的清洁水源。

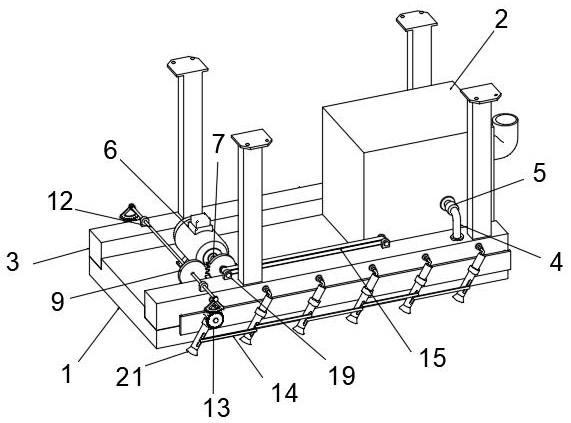

1.一种自防护型室内喷淋灭火机构，包括支撑架（1），所述支撑架（1）上表面固定连接有水箱（2），且支撑架（1）上表面固定连接有集水柱（3），并且集水柱（3）关于支撑架（1）中心对称分布，同时支撑架（1）表面活动连接喷头（21）；

2.根据权利要求1所述的一种自防护型室内喷淋灭火机构，其特征在于：所述支撑架（1）上表面固定连接有电动机（6），且电动机（6）输出端固定连接有所述转轴（7），并且转轴（7）表面固定连接有一号齿轮（8）。

3.根据权利要求2所述的一种自防护型室内喷淋灭火机构，其特征在于：所述支撑架（1）上表面固定连接有底座（11），且底座（11）表面滑动连接有齿条（10），并且齿条（10）与所述一号齿轮（8）为啮合连接。

4.根据权利要求3所述的一种自防护型室内喷淋灭火机构，其特征在于：所述滑动轴（12）表面固定连接有二号齿轮（9），且二号齿轮（9）与所述一号齿轮（8）为啮合连接，并且二号齿轮（9）与所述一号齿轮（8）均为半齿轮结构。

5.根据权利要求4所述的一种自防护型室内喷淋灭火机构，其特征在于：所述滑动轴（12）表面固定连接有扇形齿轮（23），且三号齿轮（13）与所述扇形齿轮（23）为啮合连接，并且喷头（21）表面活动连接有固定杆（14），同时固定杆（14）另一端活动连接有所述喷头（21）。

6.根据权利要求5所述的一种自防护型室内喷淋灭火机构，其特征在于：所述转轴（7）表面套设连接有一号皮带（15），且一号皮带（15）另一端套设连接有所述移动轴（16）。

7.根据权利要求1所述的一种自防护型室内喷淋灭火机构，其特征在于：所述移动轴（16）表面套设连接有二号皮带（22），且二号皮带（22）另一端套设连接有辅助搅动杆（18），并且辅助搅动杆（18）转动设置在所述水箱（2）内部。
