一种纳米纤维梯度滤棉及防尘面罩用滤材的制作方法

本技术涉及空气过滤材料，尤其是一种纳米纤维梯度滤棉及防尘面罩用滤材。

背景技术：

1、传统滤棉使用的过滤材料主要是静电纤维棉和熔喷布，纤维尺寸在微米级，通过驻极等手段给过滤材料增加静电，通过静电吸附提高过滤效率，以保持产品在使用过程中的有效性。

2、静电纤维棉和熔喷布的纤维尺寸普遍在微米级，存在阻力大、过滤效率低等不足。现有技术需要通过驻极等手段给过滤材料增加静电以提高过滤效率。但静电吸附力容易受到极性粒子影响，滤棉在使用过程中，随着空气中水分子及极性颗粒物的吸附，静电被中和并逐渐降低，过滤性能下降，影响滤棉的最低过滤效率和实际使用寿命。

技术实现思路

1、本实用新型通过梯度过滤的方式，提高了滤棉的过滤效率、延长滤棉的使用寿命，降低了滤棉的压力损耗。

2、本实用新型解决技术问题所采用的技术方案是：

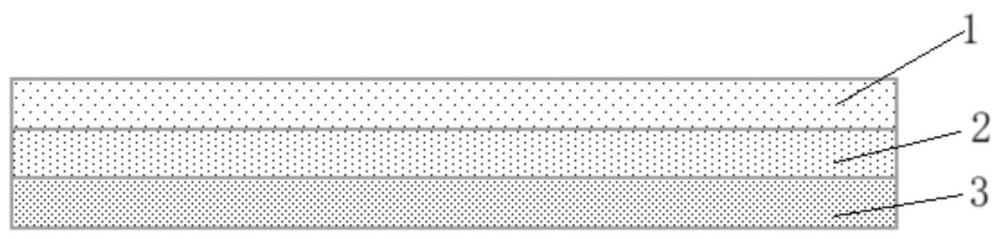

3、一种纳米纤维梯度滤棉，依次包括：

4、静电纤维层，所述静电纤维层包括由静电纤维丝交错而成的三维网状结构；

5、熔喷层，所述熔喷层包括由熔喷纤维交错而成的三维网状结构，具体地，所述熔喷层由熔喷纤维组成，所述熔喷纤维在空间上呈随机方向层叠排列，纵横交错形成的三维网状结构即为所述熔喷层；

6、纳米纤维过滤层，所述纳米纤维过滤层包括第一亚层、第二亚层和第三亚层，所述第一亚层、第二亚层和第三亚层包括由纳米纤维交错而成的三维网状结构，所述第一亚层紧贴所述熔喷层，所述第一亚层的纳米纤维直径大于所述第二亚层的纳米纤维直径，所述第二亚层的纳米纤维直径大于所述第三亚层的纳米纤维直径，所述第一亚层的孔径大于所述第二亚层的孔径，所述第二亚层的孔径大于所述第三亚层的孔径。

7、上述的纳米纤维梯度滤棉中，所述纳米纤维材质为聚乳酸、聚偏氟乙烯、聚丙烯腈、聚乙烯吡咯烷酮、聚乙烯醇、聚氧化乙烯、聚乙醇酸、聚己内酯、聚苯乙烯、聚甲基丙烯酸酯、聚偏氯乙烯、乙烯-丙烯共聚物、聚醋酸乙烯酯、聚乙烯弹性体、聚酰胺和共聚聚酰胺中的一种或多种。

8、上述的纳米纤维梯度滤棉中，所述第一亚层的纳米纤维的直径为200-500纳米，所述第一亚层的孔径为200-800纳米；

9、上述的纳米纤维梯度滤棉中，所述第二亚层的纳米纤维的直径为100-200纳米，所述第二亚层的孔径为100-300纳米；

10、上述的纳米纤维梯度滤棉中，所述第三亚层的纳米纤维的直径为50-100纳米，所述第三亚层的孔径为50-200纳米。

11、上述的纳米纤维梯度滤棉中，所述纳米纤维过滤层的纳米纤维负载在无纺布形成相应的亚层中。

12、上述的纳米纤维梯度滤棉中，所述静电纤维层的孔径为0.5-10微米，所述静电纤维丝的直径为5-10微米。

13、上述的纳米纤维梯度滤棉中，所述熔喷层的孔径为0.5-5微米，所述熔喷纤维的直径为1-5微米。

14、上述的纳米纤维梯度滤棉中，所述静电纤维丝的材质为涤纶或聚丙烯；

15、上述的纳米纤维梯度滤棉中，所述熔喷纤维的材质为聚丙烯。

16、上述的纳米纤维梯度滤棉中，所述纳米纤维梯度滤棉的总厚度为1.5-3mm，其中，所述静电纤维层厚度为0.5-1.5mm，所述熔喷层厚度为0.3-0.8mm，所述纳米纤维过滤层总厚度为0.3-0.7mm。

17、一种防尘面罩用滤材，在防尘面罩本体部上设有防尘过滤部，所述防尘过滤部由上述的纳米纤维梯度滤棉制备而成，所述防尘过滤部由内到外依次为所述纳米纤维过滤层、所述熔喷层和所述静电纤维层。

18、上述的防尘面罩用滤材中，所述防尘过滤部通过热压成型，所述纳米纤维过滤层、所述熔喷层和所述静电纤维层经热压固定在一起。

19、借由上述技术方案，本实用新型至少具有下列优点：

20、1）本实用新型所提供的纳米纤维梯度滤棉和防尘面罩用滤材过滤效率高，其中，所述纳米纤维过滤层提供对0.3µm及以下颗粒的过滤效率高达99.4%。

21、2）本实用新型所提供的纳米纤维梯度滤棉和防尘面罩用滤材空气阻力低，通过所述静电纤维层、熔喷层和纳米纤维过滤层（包括第一亚层、第二亚层和第三亚层）所形成的梯度结构降低了压力损耗，保持舒适的呼吸体验。

22、3）本实用新型所提供的纳米纤维梯度滤棉和防尘面罩用滤材容尘能力强，通过多层结构延长了滤棉的使用寿命，适合高粉尘环境。

23、上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。

1.一种纳米纤维梯度滤棉，其特征在于，依次包括：

2.根据权利要求1所述的纳米纤维梯度滤棉，其特征在于，

3.根据权利要求1所述的纳米纤维梯度滤棉，其特征在于，

4.根据权利要求1所述的纳米纤维梯度滤棉，其特征在于，

5.根据权利要求1所述的纳米纤维梯度滤棉，其特征在于，

6.根据权利要求1所述的纳米纤维梯度滤棉，其特征在于，

7.根据权利要求1所述的纳米纤维梯度滤棉，其特征在于，

8.根据权利要求1所述的纳米纤维梯度滤棉，其特征在于，

9.一种防尘面罩用滤材，在防尘面罩本体部上设有防尘过滤部，其特征在于，

10.根据权利要求9所述的防尘面罩用滤材，其特征在于，
