一种模块化高空安全绳系统的制作方法

本技术涉及建筑施工防护设备领域，具体是一种模块化高空安全绳系统。

背景技术：

1、在建筑工程在钢结构施工中，高空作业需设置安全绳立杆作为防坠落生命线。传统立杆安装存在以下问题：立杆需现场焊接或螺栓固定，耗时且依赖焊接设备（焊接工序需预热、探伤等复杂流程）；混凝土楼面预埋件位置偏差时，立杆无法快速调整位置（测量误差需控制在±5mm）；现有化学锚栓在振动荷载下易松动。因此，传统高空安全绳悬挂在安装效率、适应性和锚固可靠性方面存在明显不足。因此，本实用新型提供了一种模块化高空安全绳系统，以解决上述提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种模块化高空安全绳系统，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种模块化高空安全绳系统，包括固定座，所述固定座的内部安装有具有调节功能的对接组件，所述对接组件的上端可拆卸连接有用于对钢绳进行固定的立杆，所述固定座的上端开设有安装槽，所述对接组件位于安装槽内，且所述对接组件包括对接块，所述立杆安装在对接块的内部，所述对接块的下端螺纹连接有竖向调节杆，所述竖向调节杆的外壁上转动连接有两个滑块，且所述滑块与固定座滑动连接；

4、所述立杆包括下杆，所述下杆螺纹连接在对接块的内部，所述下杆的外壁上开设有限位槽，所述对接块的上端转动连接有防脱头，所述防脱头位于限位槽内。

5、作为本实用新型进一步的方案，两个所述滑块之间固定连接有横向调节板，所述横向调节板的下端螺纹连接有横向调节杆，所述横向调节杆位于竖向调节杆的下方。

6、作为本实用新型再进一步的方案，所述下杆的上端螺纹连接有中杆，所述中杆的上端螺纹连接有上杆，所述下杆和中杆的外壁上均螺纹连接有螺纹环。

7、作为本实用新型再进一步的方案，所述下杆和中杆的外部均滑动套设有限位套，所述限位套位于螺纹环的上端，且所述限位套的外壁上均转动连接有限位板，且限位板靠近下杆和中杆的一端均固定连接有销头，所述中杆和上杆的外壁上均开设有限位孔。

8、作为本实用新型再进一步的方案，所述上杆的下端转动连接有紧固头，所述紧固头位于中杆内部，所述中杆的外壁和紧固头的下端分别开设有下卡槽和上卡槽。

9、作为本实用新型再进一步的方案，所述上杆的内部开设有安装腔，所述安装腔与上卡槽连通，所述上卡槽的内部转动连接有触发轮，所述安装腔内活动连接有警示指针，且所述警示指针与触发轮的上端抵接，所述警示指针的内壁开设有连接窗口，所述安装腔内固定连接有固定轴，且所述固定轴穿设于连接窗口内，所述警示指针的上端位于上杆的外部，且所述警示指针的外壁上对称固定连接有限制弹片，所述限制弹片与安装腔内壁抵接。

10、与现有技术相比，本实用新型的有益效果是：

11、1、本实用新型的装置使用时，通过转动中杆还可以对立杆整体的高度进行调节，同时通过转动中杆还可对立杆的安装角度进行调整，进而使得钢绳不会因立杆存在角度偏差而发生扭曲，且本实用新型的装置整体采用模块化设计，使得整个安全绳系统组装和拆卸起来都十分的方便，进而增加了本实用新型的实用性。

12、2、本实用新型的装置使用时，在使用过程中如果钢绳出现松动，钢绳便会带动触发轮转动，触发轮转动时便会带动警示指针转动，巡检人员只需要观察警示指针即可判断钢绳是否出现松动，进而降低了巡检难度，同时也让巡检人员可快速发现问题，进而对整个安全绳系统进行维护。

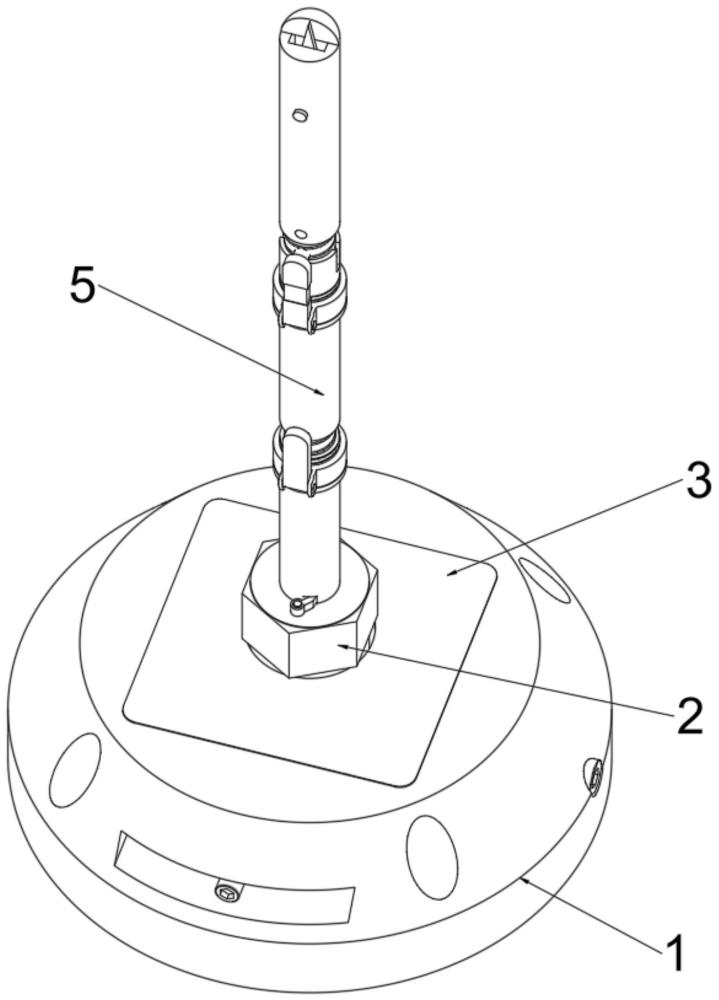

1.一种模块化高空安全绳系统，包括固定座（1），其特征在于，所述固定座（1）的内部安装有具有调节功能的对接组件（2），所述对接组件（2）的上端可拆卸连接有用于对钢绳（6）进行固定的立杆（5），所述固定座（1）的上端开设有安装槽，所述对接组件（2）位于安装槽内，且所述对接组件（2）包括对接块（200），所述立杆（5）安装在对接块（200）的内部，所述对接块（200）的下端螺纹连接有竖向调节杆（201），所述竖向调节杆（201）的外壁上转动连接有两个滑块，且所述滑块与固定座（1）滑动连接；

2.根据权利要求1所述的一种模块化高空安全绳系统，其特征在于，两个所述滑块之间固定连接有横向调节板（202），所述横向调节板（202）的下端螺纹连接有横向调节杆（203），所述横向调节杆（203）位于竖向调节杆（201）的下方。
