一种具有灭火功能的储能电池的制作方法

本技术涉及储能电池，尤其涉及一种具有灭火功能的储能电池。

背景技术：

1、电化学储能技术的快速发展带来了能源变革，但是储能系统的安全问题也在日益凸显，常规电池组的短板效应已成为安全问题的核心症结，其中电池热失控引发的火灾事故危害最为严重。

2、现有储能系统多依赖外部消防水系统处置火灾，虽具备易得性、有效性及经济性优势，但在实际应用中暴露出显著弊端。随着储能电柜出货量激增和应用场景拓展，热失控事件频发，外部消防水存在响应延迟、覆盖不全、难以渗透电池模组内部等问题，无法遏制火灾蔓延。近年来多起集装箱式储能电站事故已充分证明，传统消防设计难以满足储能系统快速响应的灭火需求，亟需从结构设计层面突破，构建集成化、高效能的安全防护体系，为电化学储能技术的规模化安全应用提供保障。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种具有灭火功能的储能电池，解决了现有储能消防依赖外部消防水，虽易得、有效且经济，但存在响应延迟、覆盖不全、难渗透电池模组内部等问题，无法遏制火灾蔓延，难以满足快速响应需求的技术问题，达到了在储能系统内热失控第一时间响应并对储能系统进行灭火，避免响应延迟，导致火灾蔓延的目的。

2、为解决上述技术问题，本实用新型提供了如下技术方案：一种具有灭火功能的储能电池，包括储能电池，所述储能电池包括由下至上依次叠放的液冷板和电池模组，储能电池正面两侧对称安装有进出水主管路，液冷板两侧固接有与进出水主管路相连的进出水管，液冷板两侧面固接有贴合于电池模组侧壁的侧边板，侧边板上阵列开设有喷水灭火的喷淋孔，侧边板上阵列交错安装有多个检测热失控的热电偶和识别烟雾和明火的烟雾传感器，侧边板端口固接有与进出水主管路相通的侧边管，侧边管上集成有控制进液的电磁阀。

3、进一步改进在于，所述侧边板内部为空腔结构，喷淋孔为内宽外窄的锥形孔。

4、进一步改进在于，所述侧边板上安装有微型增压泵，侧边管与微型增压泵接口相连，且电磁阀和微型增压泵均电连接于热电偶和烟雾传感器。

5、进一步改进在于，所述液冷板内开设有散热流道，液冷板底面沿散热流道开设有渗透注水入电池模组灭火的漫灌孔，漫灌孔上焊接有铋基合金。

6、进一步改进在于，所述液冷板底部也阵列交错安装有热电偶和烟雾传感器，散热流道顶壁安装有压力传感器。

7、进一步改进在于，所述散热流道采用蛇型流道和环形流道结合的结构，且在散热流道内安装有扰流条。

8、借由上述技术方案，本实用新型提供了一种具有灭火功能的储能电池，至少具备以下有益效果：

9、1、本实用新型通过热电偶和烟雾传感器分别检测到液冷板温度异常升高，且有烟雾生出，此时电磁阀打开，将冷却水通过侧边管导入侧边板的空腔内，并通过喷淋孔喷出，对液冷板进行漫灌灭火，且根据伯努利原理，内宽外窄的锥形喷淋孔使冷却水流速加快，从而更便于冷却水渗入电池模组内部进行灭火，相较于传统外部消防水系统接水灭火，其响应快速，快速扑灭火源，避免火势蔓延。

10、2、本实用新型当电池模组着火后，其温度升高，超过铋基合金的138°熔点，使铋基合金熔化，将漫灌孔暴露，散热流道内的冷却水源源不断的从漫灌孔处流出，对电池模组内部着火点进行漫灌灭火，配合外侧的喷淋孔喷淋，实现内外协同灭火，提高灭火的效率。

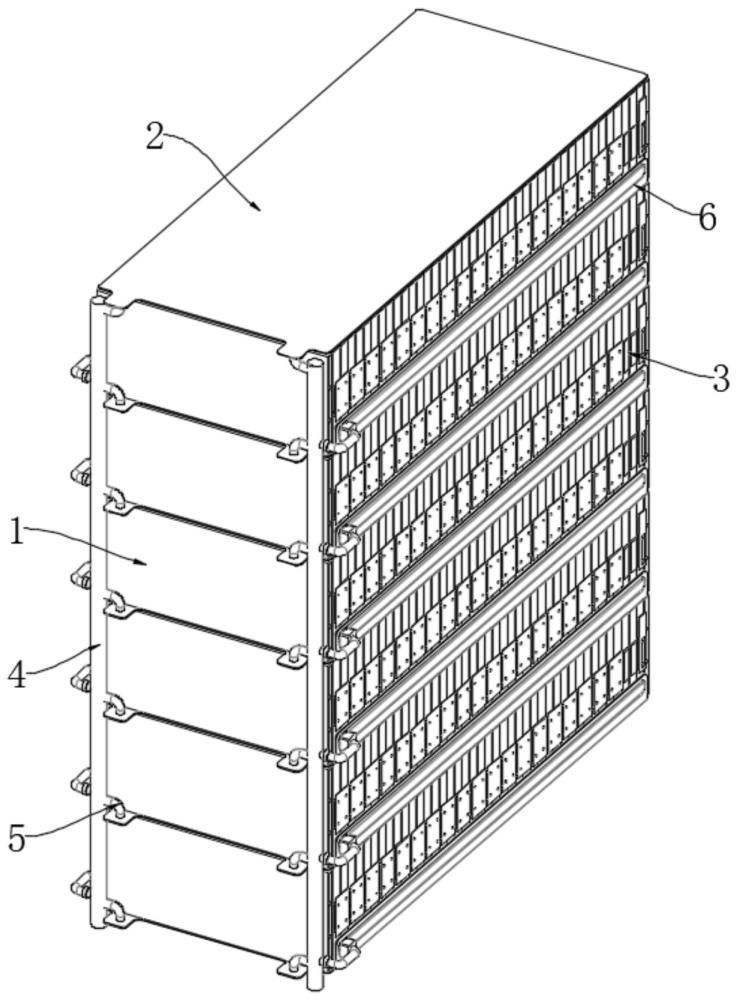

1.一种具有灭火功能的储能电池，包括储能电池（1），其特征在于：所述储能电池（1）包括由下至上依次叠放的液冷板（2）和电池模组（3），储能电池（1）正面两侧对称安装有进出水主管路（4），液冷板（2）两侧固接有与进出水主管路（4）相连的进出水管（5），液冷板（2）两侧面固接有贴合于电池模组（3）侧壁的侧边板（6），侧边板（6）上阵列开设有喷水灭火的喷淋孔（7），侧边板（6）上阵列交错安装有多个检测热失控的热电偶（8）和识别烟雾和明火的烟雾传感器（9），侧边板（6）端口固接有与进出水主管路（4）相通的侧边管（10），侧边管（10）上集成有控制进液的电磁阀（11）。

2.根据权利要求1所述的一种具有灭火功能的储能电池，其特征在于：所述侧边板（6）内部为空腔结构，喷淋孔（7）为内宽外窄的锥形孔。

3.根据权利要求1所述的一种具有灭火功能的储能电池，其特征在于：所述侧边板（6）上安装有微型增压泵（12），侧边管（10）与微型增压泵（12）接口相连，且电磁阀（11）和微型增压泵（12）均电连接于热电偶（8）和烟雾传感器（9）。

4.根据权利要求1所述的一种具有灭火功能的储能电池，其特征在于：所述液冷板（2）内开设有散热流道（31），液冷板（2）底面沿散热流道（31）开设有渗透注水入电池模组（3）灭火的漫灌孔（32），漫灌孔（32）上焊接有铋基合金（33）。

5.根据权利要求4所述的一种具有灭火功能的储能电池，其特征在于：所述液冷板（2）底部也阵列交错安装有热电偶（8）和烟雾传感器（9），散热流道（31）顶壁安装有压力传感器（34）。

6.根据权利要求4所述的一种具有灭火功能的储能电池，其特征在于：所述散热流道（31）采用蛇型流道和环形流道结合的结构，且在散热流道（31）内安装有扰流条（35）。
