一种大型设备消防系统的制作方法

本技术属于消防，具体涉及一种大型设备消防系统。

背景技术：

1、在全球贸易持续增长的当下，港口码头作为货物运输的关键枢纽，其规模和业务量不断攀升。大型设备如港口门机、集装箱装卸桥等在港口运营中扮演着核心角色，承担着货物的装卸、搬运等繁重任务，是保障港口高效运转的基石。

2、然而，这些大型设备由于长期处于复杂的作业环境，面临着严峻的火灾风险。具体而言，一方面，设备内部电气线路复杂，长时间运行容易因线路老化、过载等引发电气火灾；另一方面，装卸易燃易爆货物时，若操作不当或防护措施不到位，也极易引发火灾事故。

3、因此，港口码头的大型设备基本都配置有消防系统。不过，其所采用的传统消防系统存在诸多弊端：港口码头的大型设备所采用的传统消防系统往往仅在容易发生火灾的控制房、行走房和变压器房等空间内设置感温、感烟探测器，以及与该感温、感烟探测器所通信的简单的水喷淋和干粉灭火装置进行灭火处理，缺乏能够在其外侧进行灭火辅助处理的消防装置，从而难以满足港口码头的大型设备在装运、装载货物过程中的消防要求。此外，虽然有部分消防系统开始应用无人机进行灭火辅助处理，但是现有的无人机消防系统往往需要操作人员现场进行水带的展开、安装动作，从而导致整个消防效率较低。

技术实现思路

1、本实用新型解决的技术问题是提供一种能够对港口门机、集装箱装卸桥等应用在港口码头的大型设备进行消防处理的大型设备消防系统，并使其能够在上述大型设备发生火灾时，从外侧实施高效且精准的灭火辅助处理。

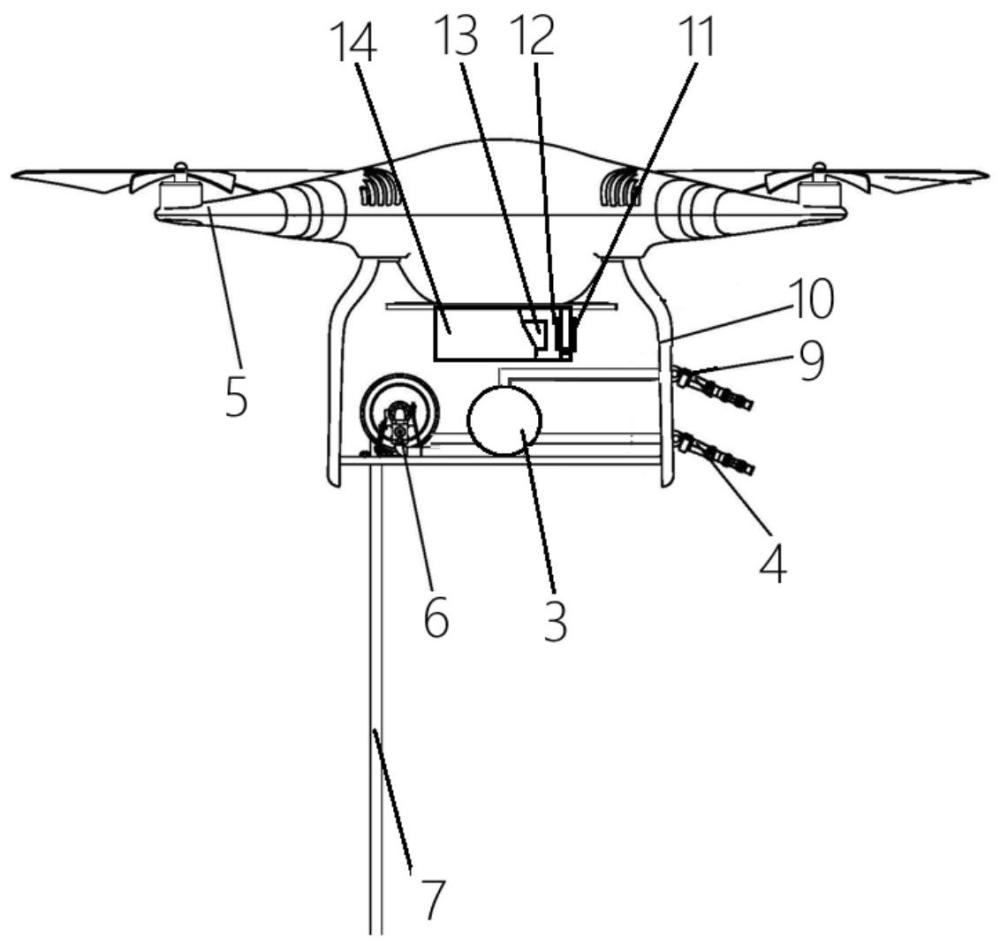

2、为了实现上述目的，本实用新型所提供的技术方案为：一种大型设备消防系统，包括移动底座，移动底座的下端设置有行走组件，移动底座的上端设置有无人机系留平台，无人机系留平台表面停放有消防无人机，消防无人机的下端设置有安装支架，安装支架装配有管道接头，管道接头的一端安装有消防喷嘴，消防喷嘴设置有控制阀；移动底座的上端设置有灭火剂存储罐，灭火剂存储罐的出料口连通有加压泵；消防无人机的下端还设置有辅助支架，辅助支架转动安装有卷筒，卷筒的端部传动连接有驱动电机，卷筒的表面缠绕有消防管带，消防管带的一端与加压泵的输出端连通，消防管带的另一端与消防无人机的管道接头连通。此时，当港口码头的大型设备发生火灾时，本实用新型可先利用行走机构快速移动至该大型设备的周边，再利用消防无人机在该大型设备的外侧实施高效且精准的灭火辅助处理。而且在整个灭火过程中，本实用新型一方面可控制移动底座随消防无人机在大型设备的下方移动，从而确保消防无人机与灭火剂存储罐之间的消防管带长度能够始终满足需求；另一方面，可通过将卷筒设置在消防无人机处，方便消防管带的展开，即其可在灭火开始时，直接在消防无人机的起飞过程中利用重力将消防管带展开，无需借助其他外力，从而大大节省时间。

3、进一步地，灭火剂存储罐包括储水罐，储水罐的出料口连通有加压泵，并可在其与消防管带连通后为对应的消防喷嘴提供消防水。

4、进一步地，安装支架装配有干粉灭火器，干粉灭火器的出料口安装有电磁阀，电磁阀的端部连通有干粉喷嘴。这样由于本实用新型还额外设置有干粉灭火结构，其可用于配电柜等电气设备较多的地方。

5、进一步地，安装支架装配有两个管道接头，两个管道接头分别安装有消防喷嘴一和消防喷嘴二；灭火剂存储罐包括干粉存储罐和储水罐，干粉存储罐的出料口连通有加压泵一，储水罐的出料口连通有加压泵二；辅助支架转动安装有两个卷筒，两个卷筒的端部均传动连接有驱动电机，两个卷筒的表面均缠绕有消防管带；其中一个消防管带的两端分别连通加压泵一的输出端和消防喷嘴一的输入端；另一个消防管带的两端分别连通加压泵二的输出端和消防喷嘴二的输入端。这时，其可将上述两个消防管带分别用来输送干粉和输送消防水，并分别为对应的消防喷嘴提供干粉和消防水；而且上述消防喷嘴一和消防喷嘴二可分别采用用于输出气雾的喷气结构和用于输出水雾的喷水结构。

6、进一步地，消防无人机装配有防护外罩，防护外罩的内部安装有红外热成像仪和高清摄像头，防护外罩的表面设置有观察窗口，观察窗口与红外热成像仪镜头和高清摄像头的镜头相对设置，且观察窗口的内侧和外侧均设置有擦拭组件，并通过该擦拭组件保证观察窗口的清晰度。

7、进一步地，擦拭组件包括固定安装在防护外罩上的双输出轴电机，双输出轴电机的其中一个输出端伸出防护外罩后固定连接有外刮板，外刮板与观察窗口的外表面接触；双输出轴电机的另一个输出端伸入防护外罩后固定连接有内刮板，内刮板与观察窗口的内表面接触。此时，其可通过内刮板对观察窗口内表面的水汽进行擦拭，通过外刮板对观察窗口外表面的污渍、水雾等进行擦拭，以保证观察窗口的清晰度。

8、进一步地，移动底座设置有电源柜，无人机系留平台设置有充电桩，并可通过电源柜为移动底座上各个部件提供电力，通过充电桩为消防无人机提供充电服务。

9、进一步地，行走组件设置有刹车机构，并可通过该刹车机构对整个移动底座进行刹车处理，以保证其能够稳定地停留在某一位置处。

10、从以上技术方案可以看出，本实用新型具有以下优点：

11、1、当港口码头的大型设备发生火灾时，本实用新型可先利用行走机构快速移动至该大型设备的周边，再利用消防无人机在该大型设备的外侧实施高效且精准的灭火辅助处理，而且在整个灭火过程中，本实用新型可控制移动底座随消防无人机在大型设备的下方移动，从而确保消防无人机与灭火剂存储罐之间的消防管带长度能够始终满足需求；

12、2、由于本实用新型将用来收纳消防管带的卷筒设置在消防无人机处，其可在灭火开始时，直接在消防无人机的起飞过程中利用重力将消防管带展开，无需借助其他外力，从而方便消防管带的展开，节省管带铺设时间；

13、3、由于本实用新型同时设置有干粉灭火结构和消防水灭火结构，其灭火范围更广、灭火效率更高，即其可利用干粉灭火结构对配电室等电气设备较多的地方进行灭火处理，利用消防水灭火结构对货物装载区等其他区域进行灭火处理；而且在扑灭一些大型火灾时，其可以先使用干粉灭火结构迅速控制火势，将火焰压制住，然后再利用消防水灭火结构对燃烧区域进行冷却降温，防止复燃；同时，在港口这种风力较大的区域，由于单纯的干粉可能会被风吹散，影响灭火效果；本实用新型可利用消防水起到辅助作用，即其可通过喷水形成水幕，阻挡风对干粉的吹散，使干粉能够更好地附着在燃烧物表面，增强灭火效果；

14、4、本实用新型可通过防护外罩为内部的红外热成像仪和高清摄像头提供物理保护，使其免受飞行过程中可能遭遇的树枝刮擦、空中异物碰撞等伤害，降低设备损坏风险，保障其在复杂环境下的正常运行；同时，本实用新型可通过观察窗口内侧和外侧所设置的擦拭组件实时清除窗口表面的污渍、水汽、灰尘等，使观察窗口始终保持清晰，确保红外热成像仪和高清摄像头拍摄到的图像不受干扰，为消防人员提供准确、清晰的火灾现场画面，便于他们做出正确决策。

1.一种大型设备消防系统，包括移动底座，移动底座的下端设置有行走组件，移动底座的上端设置有无人机系留平台，无人机系留平台表面停放有消防无人机，消防无人机的下端设置有安装支架，安装支架装配有管道接头，管道接头的一端安装有消防喷嘴，消防喷嘴设置有控制阀；移动底座的上端设置有灭火剂存储罐，灭火剂存储罐的出料口连通有加压泵；其特征在于，消防无人机的下端还设置有辅助支架，辅助支架转动安装有卷筒，卷筒的端部传动连接有驱动电机，卷筒的表面缠绕有消防管带，消防管带的一端与加压泵的输出端连通，消防管带的另一端与消防无人机的管道接头连通。

2.根据权利要求1所述的大型设备消防系统，其特征在于，灭火剂存储罐包括储水罐，储水罐的出料口连通有加压泵。

3.根据权利要求2所述的大型设备消防系统，其特征在于，安装支架装配有干粉灭火器，干粉灭火器的出料口安装有电磁阀，电磁阀的端部连通有干粉喷嘴。

4.根据权利要求1所述的大型设备消防系统，其特征在于，安装支架装配有两个管道接头，两个管道接头分别安装有消防喷嘴一和消防喷嘴二；灭火剂存储罐包括干粉存储罐和储水罐，干粉存储罐的出料口连通有加压泵一，储水罐的出料口连通有加压泵二；辅助支架转动安装有两个卷筒，两个卷筒的端部均传动连接有驱动电机，两个卷筒的表面均缠绕有消防管带；其中一个消防管带的两端分别连通加压泵一的输出端和消防喷嘴一的输入端；另一个消防管带的两端分别连通加压泵二的输出端和消防喷嘴二的输入端。

5.根据权利要求1所述的大型设备消防系统，其特征在于，消防无人机装配有防护外罩，防护外罩的内部安装有红外热成像仪和高清摄像头，防护外罩的表面设置有观察窗口，观察窗口与红外热成像仪镜头和高清摄像头的镜头相对设置，且观察窗口的内侧和外侧均设置有擦拭组件。

6.根据权利要求5所述的大型设备消防系统，其特征在于，擦拭组件包括固定安装在防护外罩上的双输出轴电机，双输出轴电机的其中一个输出端伸出防护外罩后固定连接有外刮板，外刮板与观察窗口的外表面接触；双输出轴电机的另一个输出端伸入防护外罩后固定连接有内刮板，内刮板与观察窗口的内表面接触。

7.根据权利要求1所述的大型设备消防系统，其特征在于，移动底座设置有电源柜，无人机系留平台设置有充电桩。

8.根据权利要求1所述的大型设备消防系统，其特征在于，行走组件设置有刹车机构。
