一种高楼逃生缓降器的制作方法

本技术属安防设备领域，具体涉及一种高楼逃生缓降器。

背景技术：

1、高楼逃生缓降器主要用于高层建筑在遭受到自然灾害或人为灾害时用于作应急疏散和逃生使用。最早的高层应急救生缓降器结构包括：外壳、设在外壳内的变速机构及与变速机构连接的绳索，变速机构通常由一组变速齿轮组成，存在结构复杂、易出故障及成本高等缺点。针对上述问题，申请人曾申请了一个授权公告号为“cn 220477960 u”、名称为“一种高楼缓降器”的中国实用新型专利，该专利通过在外壳内设置圆形的阻尼盘来代替传统的变速齿轮，大大简化了结构。但还存在的缺点是：1、制动机构较为复杂，且稳定性不佳；2、使用者在恐慌情绪下操作制动机构时，很容易因用力不当，导致过度解锁，进而导致逃生人员过速下滑，而产生危险 。

技术实现思路

1、本实用新型要解决的技术问题是提供一种结构更加简单，安全性更高的高楼逃生缓降器。

2、为解决上述问题，本实用新型采用的技术方案包括：外壳、设在所述外壳内的绕线盘、绕在所述绕线盘上的绳索及设在外壳上的制动机构，所述绳索一端从所述外壳上端伸出、另一端从所述外壳侧面伸出，所述制动机构包括制动操作杆、固定阻尼杆、活动阻尼杆和制动弹簧，所述制动操作杆前端通过转轴可转动的安装于所述外壳上方，二根所述活动阻尼杆通过支架设置在所述制动操作杆前端，所述绕线盘上设有供所述支架伸入的凹槽，二根所述固定阻尼杆设在所述支架两侧、且与所述外壳连接，所述绳索穿过二根所述活动阻尼杆之间、且位于所述固定阻尼杆和所述绕线盘之间，所述制动弹簧设置在所述制动操作杆前端、且用于将所述支架向所述凹槽内施压。

3、所述外壳上端设有制动弹簧座，所述制动弹簧安装在所述制动弹簧座内。

4、所述外壳下端设有挂孔。

5、所述外壳上端设有对所述绳索进行定位的定位柱。

6、本实用新型的高楼逃生缓降器优点如下： 1、由于制动机构默认处于锁止状态，当逃生人员轻轻将制动操作杆向下拨动时，实现解锁，能使逃生人员缓慢下降；当逃生人员用力过度时，又会重新锁止，从而能大大提高安全性；2、制动机构具有结构简单，操作方便，省力，稳定性好等优点。

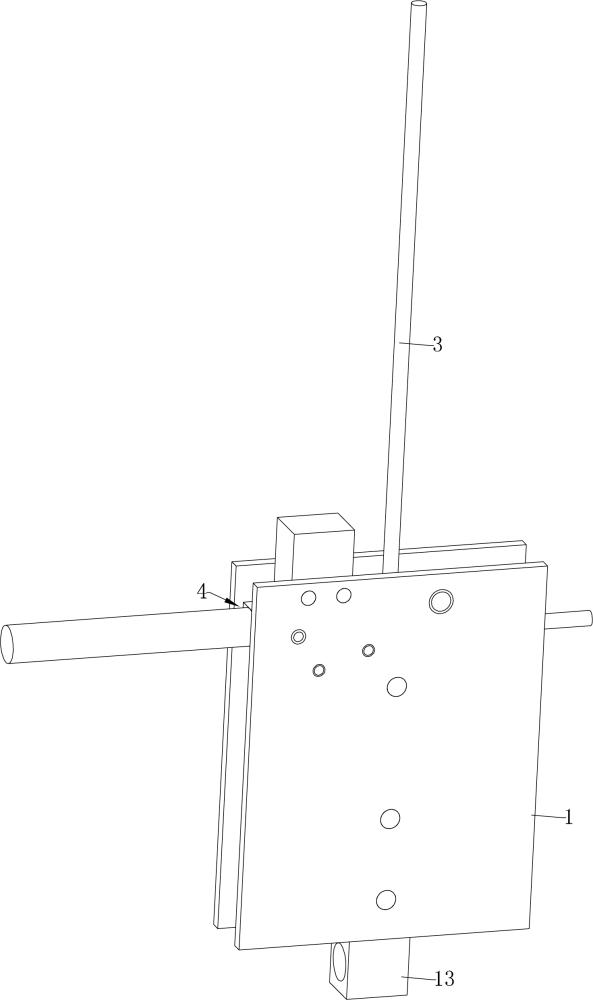

7、下面结合说明书附图对本实用新型做进一步说明。

1.一种高楼逃生缓降器，包括外壳（1）、设在所述外壳（1）内的绕线盘（2）、绕在所述绕线盘（2）上的绳索（3）及设在外壳（1）上的制动机构（4），所述绳索（3）一端从所述外壳（1）上端伸出、另一端从所述外壳（1）侧面伸出，其特征在于：所述制动机构（4）包括制动操作杆（5）、固定阻尼杆（6）、活动阻尼杆（7）和制动弹簧（8），所述制动操作杆（5）前端通过转轴（9）可转动的安装于所述外壳（1）上方，二根所述活动阻尼杆（7）通过支架（10）设置在所述制动操作杆（5）前端，所述绕线盘（2）上设有供所述支架（10）伸入的凹槽（11），二根所述固定阻尼杆（6）设在所述支架（10）两侧、且与所述外壳（1）连接，所述绳索（3）穿过二根所述活动阻尼杆（7）之间、且位于所述固定阻尼杆（6）和所述绕线盘（2）之间，所述制动弹簧（8）设置在所述制动操作杆（5）前端、且用于将所述支架（10）向所述凹槽（11）内施压。

2.根据权利要求1所述的高楼逃生缓降器，其特征在于：所述外壳（1）上端设有制动弹簧座（12），所述制动弹簧（8）安装在所述制动弹簧座（12）内。

3.根据权利要求1所述的高楼逃生缓降器，其特征在于：所述外壳（1）下端设有挂孔（13）。

4.根据权利要求1所述的高楼逃生缓降器，其特征在于：所述外壳（1）上端设有对所述绳索（3）进行定位的定位柱（14）。
