一种带压力表的气雾型灭火器及其阀门的制作方法

本技术涉及一种带压力表的气雾型灭火器及其阀门。

背景技术：

1、便携式灭火器由于其体积小巧、携带方便，被广泛用于汽车、家庭中用于小型火灾的防范。这种便携式灭火器主要依靠罐体内的压力进行内容物的喷射，如若罐体内的压力下降到标准值以下就会导致内容物无法得到有效喷射，耽误灭火。因此，就需要为灭火器加装能展示内部压力的压力表。

技术实现思路

1、本实用新型提出一种带压力表的气雾型灭火器及其阀门，目的在于满足对灭火器内部压力的展示需求，其具体由以下技术手段实现：

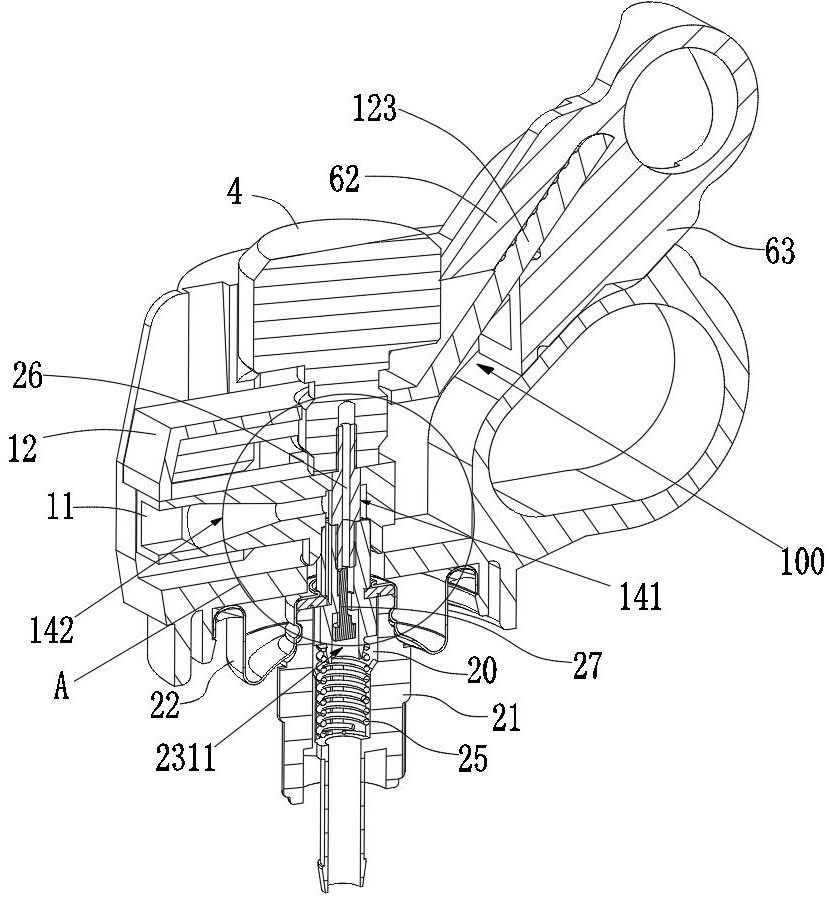

2、本实用新型的一种带压力表的气雾型灭火器，包括器头、阀门和罐体，在所述器头上设有连通所述阀门的喷射口以及用于触压所述阀门以令其开启的喷射压把，所述阀门包括阀体、阀杯、阀芯、密封圈和弹簧，所述阀体的底部设有连通至其阀腔的进料嘴，所述进料嘴上连接有引料管；

3、所述阀芯位于阀体的阀腔内，其包括阀芯座以及由阀芯座朝上伸出的阀芯杆，所述阀芯座的底部由所述弹簧承托以提供令朝上复位的作用力，所述阀芯杆具有沿其中心轴贯通的第一通道，所述第一通道连通阀腔；所述阀芯杆穿出阀杯与压力表对接，从而经由所述第一通道连通所述阀腔与压力表；

4、在所述阀芯杆上套有外筒，所述外筒的内壁与所述阀芯杆的外壁之间形成第二通道，所述第二通道与所述喷射口相通，在外筒的底部设有连通所述第二通道的出料口，所述密封圈套设于外筒之上以对该出料口施以封闭；

5、所述喷射压把在被按压时作用于所述阀芯杆以推动阀芯下移，从而令出料口与密封圈的位置相错致使出料口与阀腔连通。

6、在本实用新型的一个或多个实施例当中，所述器头设有第一凹槽，所述第一凹槽的底面具有与阀门正对并供阀芯杆穿越的第一穿孔，在所述第一凹槽内设有喷嘴组件；

7、所述喷嘴组件的前端设有所述喷射口，所述喷嘴组件的后端设有供阀芯杆插入的插接腔，所述喷射口与插接腔之间由喷射通道相连；所述插接腔具有朝向阀门的第二穿孔以及朝向压力表的第三穿孔，所述第二穿孔的孔径与外筒相适配以令外筒与孔壁密封接触，在第二穿孔的孔壁上设有用于抵接外筒顶沿的台阶，所述阀芯杆穿过第三穿孔与压力表对接；

8、所述喷射压把的一端与第一凹槽的两槽壁枢转连接以令其由绕枢接点翻转，且所述喷射压把的底部抵压于喷嘴组件之上。

9、在本实用新型的一个或多个实施例当中，所述第一凹槽内的位于喷嘴组件上方的两侧槽壁上设有对称的轴孔，所述喷射压把的两侧分别设有凸轴，所述喷射压把的底部设有与喷嘴组件相抵接的抵压块。

10、在本实用新型的一个或多个实施例当中，所述喷射压把的尾部朝上倾斜，所述第一凹槽与喷射压把的尾部之间留有满足其下压行程的间隙，在所述间隙设有能被抽离的卡销，所述卡销插入至间隙中以挡止喷射压把的尾部下行。

11、在本实用新型的一个或多个实施例当中，所述阀芯杆与压力表之间设有对接杆，所述对接杆包括中间段以及分别位于中间段两端的插接段，所述中间段和插接段内部沿轴向贯通，所述中间段的外径与第三穿孔的孔径相适配以实现密封接触，所述对接杆下端的插接段插入至阀芯杆的第一通道内，所述对接杆上端的插接段与压力表对接。

12、在本实用新型的一个或多个实施例当中，所述阀芯座具有与第一通道相连通的内腔，所述内腔底部开放与阀腔相通，在内腔之中设有阀塞，所述阀塞包括位于内腔之中的塞体和穿入至第一通道的塞杆，所述塞体用于在其与第一通道下端相抵接时封闭第一通道。

13、在本实用新型的一个或多个实施例当中，所述塞杆沿纵向被局部切削，以在塞杆上形成由其顶端延伸向底端的削空部，所述削空部具有弧向的下端面。

14、本实用新型的一种阀门，其包括阀体、阀杯、阀芯、密封圈和弹簧，所述阀体的底部设有连通至其阀腔的进料嘴，所述进料嘴上连接有引料管；所述阀芯位于阀体的阀腔内，其包括阀芯座以及由阀芯座朝上伸出的阀芯杆，所述阀芯座的底部由所述弹簧承托以提供令朝上复位的作用力，所述阀芯杆具有沿其中心轴贯通的第一通道，所述第一通道连通阀腔；在所述阀芯杆上套有外筒，所述外筒的内壁与所述阀芯杆的外壁之间形成第二通道，在外筒的底部设有连通所述第二通道的出料口，所述密封圈套设于外筒之上以对该出料口施以封闭；所述阀芯杆在被按压时推动阀芯下移，从而令出料口与密封圈的位置相错致使出料口与阀腔连通。

15、在本实用新型的一个或多个实施例当中，所述阀芯座具有与第一通道相连通的内腔，所述内腔底部开放与阀腔相通，在内腔之中设有阀塞，所述阀塞包括位于内腔之中的塞体和穿入至第一通道的塞杆，所述塞体用于在其与第一通道下端相抵接时封闭第一通道。

16、在本实用新型的一个或多个实施例当中，所述塞杆沿纵向被局部切削，以在塞杆上形成由其顶端延伸向底端的削空部。

17、与现有技术相比，本实用新型的优点至少包括：

18、1）结合便携气雾型灭火器的应用需求，本产品采用一元或二包装阀来替代传统灭火器上的三通铜阀，具有结构简单、可靠、成本低廉等优点，而且气雾阀喷出更为均匀，任意角度可喷射，有效射程可达4米，能帮助用户更有效地应对险情。

19、2）本产品设置有压力表实现对灭火器的测压，便于消防维护和排查；在气雾阀的基础上通过阀芯上相互独立的第一通道和第二通道来分别实现测压和喷出功能，喷嘴组件和压力表均只需插接在阀芯杆之上即可完成装配，显著地提升装配效率。

20、3）本产品的阀芯内设有阀塞（相当于一个单向阀），在罐装使用时保证内容物不会泄露。在压力表装配前或压力表被撤下时，所述阀塞即以其塞体封堵第一通道，避免内容物喷出，方便灭火器的组装或压力表的更换操作；而当压力表（带对接杆）插入阀芯杆时，对接杆的下端顶触位于阀芯杆第一通道内的阀塞以令其下移，从而让第一通道敞开以令阀腔和压力表之间连通实现测压。

1.一种带压力表的气雾型灭火器，包括器头、阀门和罐体，在所述器头上设有连通所述阀门的喷射口以及用于触压所述阀门以令其开启的喷射压把，其特征在于：所述阀门包括阀体、阀杯、阀芯、密封圈和弹簧，所述阀体的底部设有连通至其阀腔的进料嘴，所述进料嘴上连接有引料管；

2.根据权利要求1所述的带压力表的气雾型灭火器，其特征在于：所述器头设有第一凹槽，所述第一凹槽的底面具有与阀门正对并供阀芯杆穿越的第一穿孔，在所述第一凹槽内设有喷嘴组件；

3.根据权利要求2所述的带压力表的气雾型灭火器，其特征在于：所述第一凹槽内的位于喷嘴组件上方的两侧槽壁上设有对称的轴孔，所述喷射压把的两侧分别设有凸轴，所述喷射压把的底部设有与喷嘴组件相抵接的抵压块。

4.根据权利要求3所述的带压力表的气雾型灭火器，其特征在于：所述喷射压把的尾部朝上倾斜，所述第一凹槽与喷射压把的尾部之间留有满足其下压行程的间隙，在所述间隙设有能被抽离的卡销，所述卡销插入至间隙中以挡止喷射压把的尾部下行。

5.根据权利要求2所述的带压力表的气雾型灭火器，其特征在于：所述阀芯杆与压力表之间设有对接杆，所述对接杆包括中间段以及分别位于中间段两端的插接段，所述中间段和插接段内部沿轴向贯通，所述中间段的外径与第三穿孔的孔径相适配以实现密封接触，所述对接杆下端的插接段插入至阀芯杆的第一通道内，所述对接杆上端的插接段与压力表对接。

6.根据权利要求5所述的带压力表的气雾型灭火器，其特征在于：所述阀芯座具有与第一通道相连通的内腔，所述内腔底部开放与阀腔相通，在内腔之中设有阀塞，所述阀塞包括位于内腔之中的塞体和穿入至第一通道的塞杆，所述塞体用于在其与第一通道下端相抵接时封闭第一通道。

7.根据权利要求6所述的带压力表的气雾型灭火器，其特征在于：所述塞杆沿纵向被局部切削，以在塞杆上形成由其顶端延伸向底端的削空部，所述削空部具有弧向的下端面。

8.一种阀门，其特征在于：包括阀体、阀杯、阀芯、密封圈和弹簧，所述阀体的底部设有连通至其阀腔的进料嘴，所述进料嘴上连接有引料管；所述阀芯位于阀体的阀腔内，其包括阀芯座以及由阀芯座朝上伸出的阀芯杆，所述阀芯座的底部由所述弹簧承托以提供令朝上复位的作用力，所述阀芯杆具有沿其中心轴贯通的第一通道，所述第一通道连通阀腔；在所述阀芯杆上套有外筒，所述外筒的内壁与所述阀芯杆的外壁之间形成第二通道，在外筒的底部设有连通所述第二通道的出料口，所述密封圈套设于外筒之上以对该出料口施以封闭；所述阀芯杆在被按压时推动阀芯下移，从而令出料口与密封圈的位置相错致使出料口与阀腔连通。

9.根据权利要求8所述的阀门，其特征在于：所述阀芯座具有与第一通道相连通的内腔，所述内腔底部开放与阀腔相通，在内腔之中设有阀塞，所述阀塞包括位于内腔之中的塞体和穿入至第一通道的塞杆，所述塞体用于在其与第一通道下端相抵接时封闭第一通道。

10.根据权利要求9所述的阀门，其特征在于：所述塞杆沿纵向被局部切削，以在塞杆上形成由其顶端延伸向底端的削空部。
